摘要:本设计主要描写了新型安全插座。随着科技的进步,插座成为日常生活不可或缺的设备,但是随着插座安装基数的增加,每年因为插座触电而发生的事故也越来越多,大多数是小孩子好奇或者幼儿无知拿金属物品塞进通电的插座发生触电事故。因此市面上需要一款经济实惠安全的防触电插座。

本文主要阐述了新型安全插座的设计,建模,装配,插座暗盒的加工及给出了部分加工程序的展示。第一章节我们介绍了防触电插座的设计原因,思路,及其触电原理;第二章节我们做了插座各个零件单独建模,在86 型插座尺寸基础上。通过添加机械结构,改变插座内部结构,来达到防触电的目的。第三章,做了简单的装配,第四章做了插座的保护罩防水壳。第五章做了插座暗盒的加工。

关词键:NX12.0 零件建模;插座:新型安全

Abstract: this design mainly describes the new safety socket. With the development of science and technology, sockets become indispensable equipment in daily life, but with the increase of the installed base of sockets, there are more and more accidents due to electrical shock of sockets every year. Most children are curious or young children plug metal objects into electric sockets caused by electric accidents. Therefore, the market needs an affordable and safe anti-shock socket.

In this paper, the design, modeling, assembly, machining of receptacle and the display of some machining programs are described. In the first chapter, we introduce the design reasons, ideas, and electrocution principle of the anti-electric socket. In the second chapter, we do the individual modeling of each part of the socket, on the basis of the size of the 86-type receptacle. By adding mechanical structure, changing the internal structure of the socket, to achieve the purpose of anti-electrocution. The third chapter, made a simple assembly, the fourth chapter made a socket cover waterproof shell. In the fifth chapter, the processing of receptacle box is done.

Key: NX12.0 part modeling; socket: new safety

目录

第一章 绪论 1

1.1 设计防触电插座的原因. 1

1.2 防触电插座设计思路介绍 1

1.3 触电原理的介绍 1

第二章 防触电插座零件的建模 4

2.1 NX12.0 的介绍 4

2.2 插座面板的建模 4

2.3  插座底座的建模 11

2.4 其它零件的建模 15

第三章  防触电插座的装配 18

3.1 装配设计简介 18

3.2装配方法简介 18

3.3 装配过程图示 18

第四章 防触电插座原理介绍 23

4.1 防触电保护罩原理 23

第五章 插座暗盒的加工 25

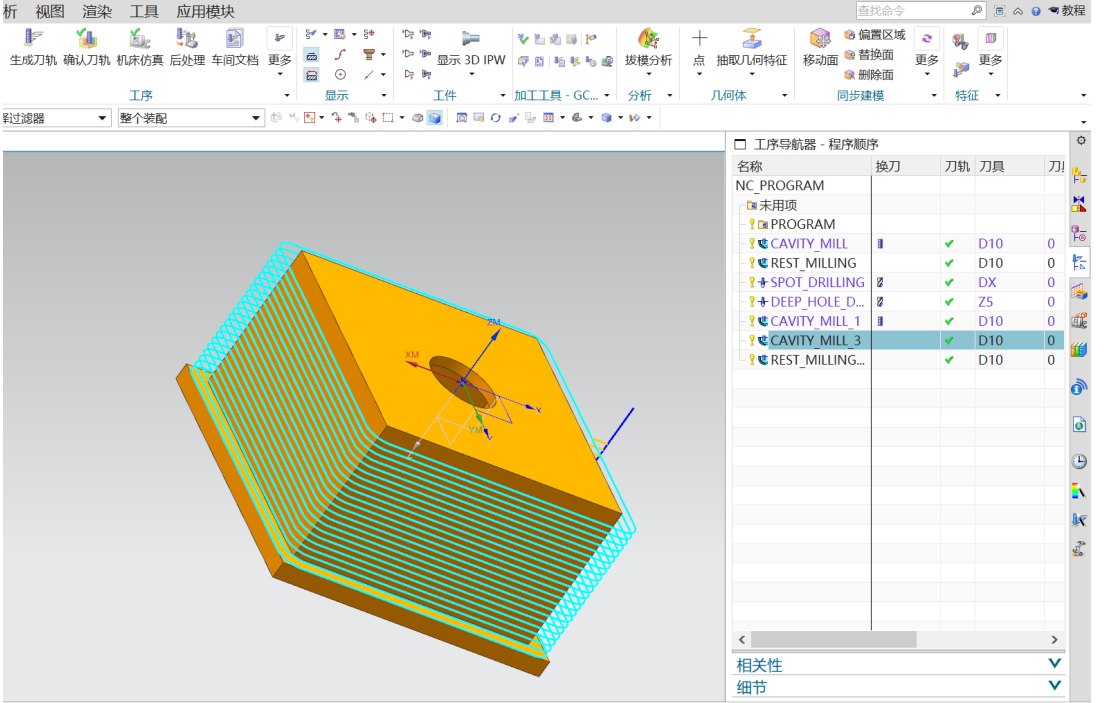

5.1插座暗盒的编程 25

5.2部分暗盒程序展示 33

总结与展望 35

参考文献 36

附件 37

附件1:开题报告 37

附件2:任务书 37

附件3:插座装配图 37

附件4:暗盒编程程序 37

第一章 绪论

1.1 设计防触电插座的原因

插座是我们日常生活中不可或缺的连接装置,它可以方便快捷的把用电设备和电源连接起来,但是当插座闲置不用的时候,电源裸漏在外,极其容易被幼儿无知的孩子故意接触,或者被大人误触,因此需要一款经济安全的防触电插座避免这类问题的发生,现有市场存在的防触电插座大致有以下四种:1.插座内置机械结构,但机械结构复杂,金属能与火线接触,导致出点。2.插座面板上连接防护罩,此类装置不能从更本上解决问题。3.插座内置漏电保护器,此类属于事后诸葛亮,切成本高。4.插座插孔下安装安全门,此类装置,细小金属可以通过安全门接触火线零线,切插头难以插入插孔。本设计旨在解决以上主要四类问题,设计出一款安全实用,经济实惠,内置结构简单的防触电插座。

1.2 防触电插座设计思路介绍

为达到防触电的目的,本设计做出以下三种措施:1.在插座面板上加一防护罩,这类装置简单经济,适用于露天,图书馆,办公室这类场景,防止大人误触,婴儿打不开,除却本事防护功能还兼有防雨防泼溅功能。2.在插座面板下置此类装置,此装置看以下图解,开关闲置时零线孔和火线孔闭合,而火线孔不可单独打开,插插头时候先在零线孔插入一点,再用力插入插孔。3.把原有的插头和接线柱直接接触改为间接接触,此类装置看如下图解,此装置主要防止第二类装置损坏后,一般插入的细小金属如铁丝,小针等由于力度和硬度不够不能压下弹簧。

1.3 触电原理的介绍

照明电路有两根电线,一般红色为火线,蓝色为零线,它们的区别在于对地电压不同,火线对地电压220V,零线是0V,所以当人站在地上,脚上未穿绝缘设备,身体接触火线时候,会形成一个220V的电压回路,导致触电。当人站在地上,脚上未穿绝缘设备,接触零线,不会触电。因此本设计主要是旨在防止人的身体和火线接触。

1.4.1插座外壳等材料选择

插座外壳的制作材料一般有四种:

1.工程塑料:目前市场上这种材料已经基本被淘汰,多出现在以前的插座外壳材料上。

2.聚碳脂酸:也叫PC塑料,其具有硬度高,强度高,长时间使用表面相对不会泛黄,耐高温等等特点,目前插座外壳材料广泛使用,插座品牌使用其做材料的有奇胜和格雷。本设计中的插座外壳材料也使用PC塑料。

3.电玉粉:该材料特点是耐高温,阻燃性好,表面永远不会泛黄,硬度高,但其有脆性,因此,没有PC塑料应用广泛。

4.安吉塑料粉:其特点是耐高温,热固性好,在750摄氏度时仍然不会融化。松下开关表面材料为此材料。

1.4.2插座插片材料选择

过去几年,黄铜作为插片是主流。黄铜外观亮黄色,导电性好,耐磨而且抗氧化,但其弹性方面表现的不理想,黄铜长时间使用,铜件表面会被氧化,会增大接触电阻,反复插拔,铜片由于韧性差,变形严重,出现插头插入无法取电现象。无法保证安全。

现在市场上主流插座插片大多使用锡磷青铜作为其材料,该材料外观为紫红色,其抗疲劳强度非常高,弹性极强,耐腐蚀,抗氧化性好,长期使用,不会变形,性价比高。本设计中插片材料为锡磷青铜合金。

1.4.3座暗盒材料的选择

市面上插座暗盒材料有塑料,铁,铝,电镀喷漆。普通暗盒一般选择塑料的,但是暗盒作为预埋件,随着装修时间的积累,其在地下受潮,受压,老化变形,原来的螺丝无法固定,导致插座面板脱落,电线暴露在外,影响美观,还容易发生安全事故。重新换一个,就算不考虑经济原因,但是费时间费精力,要挖墙穿线。用铁,铝,电镀喷漆作为材料。铁和电镀喷漆常年累月埋在地下,容易发生氧化,生锈。铝制品质地柔软,容易发变形。

因此,我们的插座暗盒材料选择SUS304,简单来说SUS304就是不锈钢,SUS304含有较高的镍,并且在室温下呈现奥氏体单项组织,器具有耐腐蚀,在低温,室温,高温下具有较高的塑性,韧性,冷作成型及焊接性。不可否之,虽然这次投入会比市面上的普通产品高一倍多,但是相信我,插座暗盒作为一个预埋件,十多年后,你们会为自己的选择而沾沾自喜。

也许有人会问,不锈钢会导电,作为插座暗盒材料,漏电怎么办,正常情况下,插座都会接地线的。

参考文献

[1].开关、插座[J].建筑与预算,2019(03):104-107.

[2]祝金福.关于智能建筑中电气施工技术的探讨尝试[J].智能城市,2019,5(04):110-111.

[3].开关、插座[J].建筑与预算,2019(02):102-105.

[4].鸿雁开关插座两项产品通过“浙江制造”认证[J].现代建筑电气,2019,10(01):65.

[5].开关、插座[J].建筑与预算,2019(01):94-97.

[6]徐建昌,胡兰芳,张梅.基于暗盒标准分析开关插座的结构设计[J].日用电器,2019(01):32-36+46.

[7].开关、插座[J].建筑与预算,2018(12):104-107.

[8]谢佳洁,朱冬冬,李长君.老年养护院优化设计研究——以常州市玖玖江南护养中心为例[J].建筑与文化,2018(12):151-154.

[9].开关、插座[J].建筑与预算,2018(11):92-95.

[10]刘忠印.开关插座企业风险控制研究[J].现代营销(下旬刊),2018(11):144-145.

[11].防触电插座防护套[J].现代营销(经营版),2017(10):40.

[12]何伟洪. 家用电热水器安全使用风险评估及快速检测技术研究[D].华南理工大学,2012.

[13]曹庆权,肖莉,刘振峰,蓝汉瑜.家用固定式插座防触电问题的分析[J].日用电器,2012(04):22-24.

[14].防触电插座[J].城乡致富,2010(01):66.

[15]凌铭.家用插座保护门的防触电保护[J].中国测试技术,2004(04):61-62.
