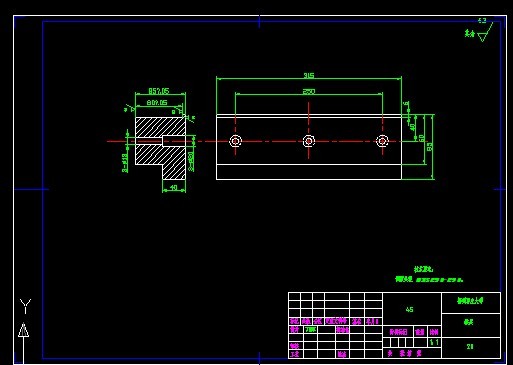

台灯插座注射模具设计(说明书+CAD图纸)
摘要 本课题以灯具厂的灯座产品为模具设计的对象,通过对该产品的材料,尺寸精度,表面质量以及结构工艺性等方面的分析,确定成型模具的种类。成型设备的规格和型号。编制塑件的模型成型工艺,并进一步对该灯具的注射模结构进行设计。编制了该注射模主要零件的加工工艺。
关键词 灯座 注射模具 模具设计 模具制造工艺
目 录
摘要、关键词………………………………………………………………1
序 言 ……………………………………………………………………2
一、塑件的工艺性分析……………………………………………………3
二、确定成型设备选择与模塑工艺规程编制……………………………4
三、注射模的结构设计……………………………………………………7
四、注射模设计的尺寸计算………………………………………………11
五、注射机有关参数的校核………………………………………………12
六、注射模主要零件加工工艺规程的编制………………………………13
心得体会 …………………………………………………………………15
参考文献 …………………………………………………………………15
在现代工业生产中,60%-90%的工业产品都涉及到模具设计和模具制造,本课题以塑料模中的注射模为设计对象,选用台灯灯座为毕业设计实例,其目的是对注射模具设计的全过程有一个总体的认识,通过典型的设计实例,掌握一定的塑料模具设计与制造的方法。
一、塑件的工艺性分析
塑件的工艺性分析包括塑件的原材料分析,塑件的尺寸精度分析,塑件表面质量和塑件的结构工艺性及分析,其具体分析如下:
(1)塑料的原材料
塑料品种 结构特点 使用温度 化学稳定性 性能特点 成型特点
聚碳酸脂(PC)属于热塑性塑料 线型结构非结晶型材料,透明 小于130℃;耐寒性好,脆化温度为-100℃ 有一定的化学稳定性,不耐碱、酮、酯等 透气率较高,介电性良好,吸水性小,但水敏性强,给水量不得超过,且吸水后会降解,力合性能很好,抗冲击、抗蠕性能突出,但耐磨性较差 容易温度高超过330℃才可重成型,但磨体黏度大,流动性差,溢边值为0.06min,流动性对温度变化敏感,冷却速度快,成型溶吸溶率小,易产生后力集中
纯沦
(1)熔融温度高且熔体黏度大,对于大于200g的塑件应用螺杆式注射机成型,喷嘴宜用敞开式起伸喷嘴,并加垫,严格控制模具温度,一般在70-120℃为宜,模具应用耐磨钢,并碎化。
(2)水敏性强,加工前必须干燥处理,否则会出现银丝。强度显著下降现象。
(3)易产生应力集中,严格控制成型条件,塑件成型后,退水处理,消除内应力;塑件壁不宜厚,避免有尖角,缺口和金属嵌件造成应力集中脱模斜度宜取20。
(2)NT5查取公差,其主要尺寸公差标准如下(单位为mm)
①塑件外的尺寸:φ69 φ70 φ127 φ129
φ170 φR5 φ137 3 8 133
②内形尺寸:φ63 φ64 φ114 φ121
R2 60 32 30 8 φ123
φ131 φ164
③孔尺寸:φ10 φ12 φ137 φ4.5
φ2 φ5
④孔心距尺寸:34±0.28 φ96±0.50 φ150±0.57
(3)塑件表面质量分析
该塑件要求外观美观,色泽鲜艳,外表面没有斑点及熔接痕,粗糙度可取Ra×10m,而塑件内部没有较高的表面粗糙度要求。
(4)塑件的结构工艺性分析
① 从图纸上分析,该塑件的外形为回转体,壁厚切匀,且符合最小壁厚要求;
②塑件型腔较大,有尺寸不等的孔,如φ12 4-φ10 4-φ4.5 4-φ5,它们切符合最小孔径要求;
③在塑件内壁有4个高2米,长11公分凸台。因此,塑件不易取出,需要考虑侧抽装置。
综上所述,该塑件可采用注射成型加工。
考文献
[1] 屈华昌. 塑料成型工艺与模具设计. 北京:机械工业出版社,1985
[2] 宋玉恒.塑料注射模设计实用手册.北京:航空工业出版社,1996
[3] 曹宏深,赵仲治.塑料成型工艺与模具设计.北京:机械工业出版社,1993
[4] 屈华昌,伍建国.塑料模设计.北京:机械工业出版社,1993
[5] 李德群.塑料成型工艺及模具设计.北京:机械工业出版社,1993
[6] 李秦蕊.塑料模设计.西安:西北大学出版社,1988
[7] 陈嘉真.塑料成型工艺及模具设计.北京:机械工业出版社,1994
[8] 王贵恒.高分子材料成型加工原理.北京:化学工业出版社.1982
[9] 张承琦.塑料成型工艺学.北京:轻工业出版社,1983
[10]冯炳尧.模具设计与制造简明手册.上海:上海科技出版社.1985
