金属薄片打薄机设计.
摘 要
金属薄片打薄机是一种主要用于车辆，工业或建材生产中的下料工作的机器。工作对象主要为各种型号各种材料的薄片。

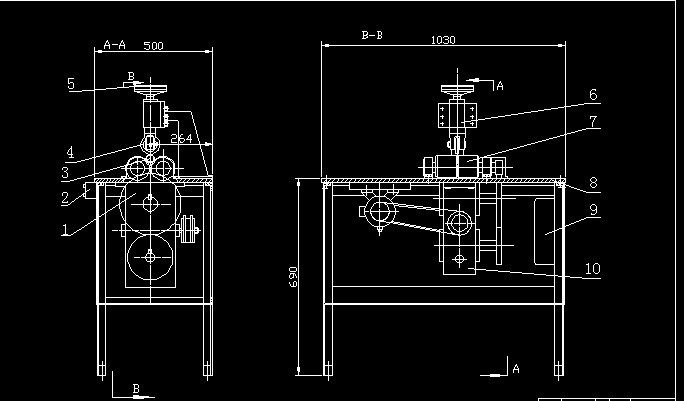

此次的设计主要是针对车辆用金属薄片进行加工打薄的打薄机，完成的工作主要是打薄机中滚子，机体和减速箱部分的设计。包括传动装置的设计和计算，其中有电动机的选择，传动方案的拟订，各轴的转速，功率和转矩的计算。总体结构的设计，其中有各轴尺寸的设计，各主要传动件的结构尺寸的设计。并且针对以上的设计计算进行了详细的校核。最后通过得到的数据，绘制了总体装配图，减速机和滚子部分的装配图。然后又针对各主要基本件，绘制了多张零件图。
关键词：打薄机 结构设计 方案 设计计算
目 录
第一章 前言 1
第二章 打薄机传动装置的设计计算 2
2.1电动机的选择 3
2.1.1电动机功率的选择 3
2.1.2电动机转速的选择 3
2.1.3电动机类型的选择 3
2.2 传动方案的拟定 3
2.3计算各轴的转速、功率和转矩 4
2.4进行传动机构的设计与计算 5
2.4.1带传动的设计与计算 5
2.4.2蜗杆蜗轮传动的设计与计算 8
2.4.3齿轮传动的设计与计算 10
第三章 结构计算 18
3.1各传动轴尺寸的计算与校核 18
3.1.1蜗杆轴的尺寸计算与校核 18
3.1.2蜗轮轴的尺寸计算与校核 19
3.1.3滚轮轴的尺寸计算与校核 21
第四章 开式曲柄滑块压力机机构的设计
4.1 滑块的运动规律 23
4.1.1 滑块的行程与曲柄转角的关系 10
4.1.2 滑块的速度和曲柄转角的关系 11
4.1.3 滑块的加速度和曲柄转角的关系 12
4.2 开式曲柄滑块机构的受力分析 28
第五章 绘制设计装配图与零件图 25
第六章 结论 39
第七章 致谢 39
参考文献 28
参考文献
[1] 邱宣怀. 机械设计（第四版）. 高等教育出版社， 1997：233-237、317-319
[2] 纪名刚. 机械设计（第七版）. 高等教育出版社，2001：344-376
[3] 黄纯颖．机械创新设计．高等教育出版社，2000：87-98
[4] 何珍秀．机械系统设计．哈尔滨工业大学出版社，2001：324-354
[5] 孙桓. 机械原理（第七版）. 高等教育出版社， 2006：217-233、345-434
[6] 申永胜．机械原理教程(第1版)．清华大学出版社，1999：1-56
[7] 单辉祖. 材料力学（第二版）. 高等教育出版社， 2004：162-178
[8] 徐祖茂. 机械工程图学. 上海交通大学出版社， 2005：1-10
[9] 张黎华. 新编机械设计手册. 人民邮电出版社， 2008：239-601
[10] 成大先. 机械设计手册. 化学工业出版社， 2004：150-200
[11] 龚溎义. 机械零件课程设计图册. 人民教育出版社， 1993：45-149
[12] 徐灏． 机械设计手册．机械工业出版社，2001：165-243
[13] 孟宪源．现代机构手册．机械工业出版社，1994：122-256
[14] Steven R.Schmid. Manufacturing Engineering and Technology—Machining.
机械工业出版社. 2004：256-280
