基于STC89S52单片机的电子定时器的设计 摘要：此案例是经典的单片机定时功能应用设计。设计中应用了单片机定时器的计数功能、单片机的 中断使用方法及LED显示等技术，经历了方案设计、电路硬件设计、软件设计、实物调试等过程，最终设计出多用途定时器的 电子产品。
关键词：定时器、LED显示器、STC89S52单片机。
1引言
近年来随着科技的飞速发展，单片机的应用正在不断地走向深入，同时带动传统控制检测日新月异地更新。在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，根据具体硬件结构以及具体应用对象的特点，与软件相结合，加以完善。单片机之所以在工业控制中有大量的应用，就在于它有独特的定时、计数功能。在工业检测、控制中许多场合都要用到计数或定时功能。例如，对外部脉冲进行计数、产生精确的定时时间等。人类最早使用的定时期是沙漏或水漏，但在钟表诞生发展成熟之后，人们开始尝试使用这种全新的计时工具来改进定时器，达到准确控制时间的目的。
“定时期”总的来说有两种类型。一种是模拟技术的传统产品，这种定时器功能简单，尽管曾被广泛应用过，但已进入淘汰之列。另一种是基于数字技术的新一带产品，这种产品功能强，是前者的代换之物。
本设计开发了一种基于单片机的多用定时器。它造价低，功能全，整体功能价格比高，配以小键盘和LED显示器，可适应各种场合的定时预警之用。

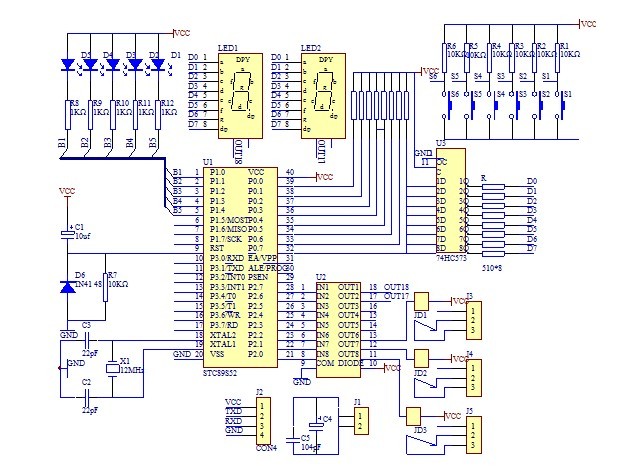

设计一个基于单片机控制的专用定时器。要求定时器可以实现三个时间的显示，而且每个时间的初值都可以改变，独立完成系统的分析、设计和程序编写，记录开发过程中的问题及解决方法，要有计算过程和原理图，并进行设计满足本任务的稳压电源。 目录
1引言 15
2整体方案设计 15
3方案设计与论证 16
3.1方案论证 16
3.2方案选择 18
4硬件电路设计 18
4.1 STC单片机的最小系统 19
4.1.1复位电路 19
4.1.2晶振电路 20
4.2 LED显示与单片机接口 20
4.3 发光二极管、按键、继电器与单片机接线 23
4.3.1发光二极管: 24
4.3.2按键: 24
4.3.3继电器 25
5 软件设计 25
5.1程序中硬件功能介绍 25
5.1.1电路原理和器件选择 25
5.1.2地址分配和连接 25
5.1.3功能简介 25
5.2 发光二极管指示程序 27
5.3 键扫描程序 28
5.4 数码管的显示程序 30
6 实物调试 33
7 源程序 33
附录 39
参考文献 40
毕业设计总结 41
参考文献
[1]柳贵国,检测技术及应用［M］, 北京:电子工业出版社 2003
[2]吴运昌,模拟集成电路与应用［M］, 广州:华南理工大学出版社 1995
[3]李 洋,现代电子设计与创新［M］, 北京:中国电力大学出版社 2007
[4]沈任元,常用电子元器件简明手册［M］, 北京:机械工业出版社 2004
[5]周志德,单片机原理及应用［M］, 北京:高等教育出版社 2001
[6]黄继昌,常用集成电路应用300例［M］, 北京:人民邮电出版社 2002
[7]任志刚,电子信息工程［M］, 北京:电子工业出版社 2004
[8]阎 石,数字电子技术基础第四版［M］, 北京:高等教育出版社 2006
