编码盘的安装设计
我们知道在经济型数控车床上加工螺纹或丝杠时，须培植主轴脉冲发生器（即编码盘）作为车床主轴位置信号的反馈元件，它与车床主轴同步转动，发出主轴转角位置变化信号，输送到计算机。
7.1编码盘的工作原理
编码盘是一种按一定的编码形式如二进制编码，二-十进制编码等，将一个圆盘分成若干等份，并利用电子、光电或电磁器件，把代表被测位移的个等份上的数码转换成便于应用的二进制或其它表达方式的测量装置。
7.2步进电机频率对编码盘的限制
在世用主轴脉冲发生器时，受到步进电机频率的限制。如采用1000HZ的工作频率，加工3mm螺距的螺纹时，步进电动机频率为300HZ，而主轴脉冲发生器频率为1000×60HZ=60000HZ，所以车床主轴转速n=1000×60/300=200r/min，即车床主轴转速不得超过200r/min转；如将主轴脉冲发生器的频率提高到2000HZ，转速也仅达到400r/min。由此可见，当螺距越大时，允许的车床主轴转速也就越低。
7.3编码盘的安装
编码盘的安装一般有良种方式，即同轴安装和异轴安装。
同轴安装的结构简单，联接方便。但是安装后不能加工穿出主轴孔的较长工件。而异轴安装无此缺陷。考虑到这一点设计者为使说改造设计的车床具有较强的通用性，选择采用异轴安装方式来安装编码盘。
编码盘通过传动比为1：1的同步齿形带与主轴联系起来。工作时，编码器与主轴同步旋转，数控装置控制进给步进电机准确地配合主轴的旋转而产生进给运动。保证主轴每转一转，螺纹车刀移动一个螺纹导程，同时还保证每次走刀都在工作的同一点切入，而不乱扣。

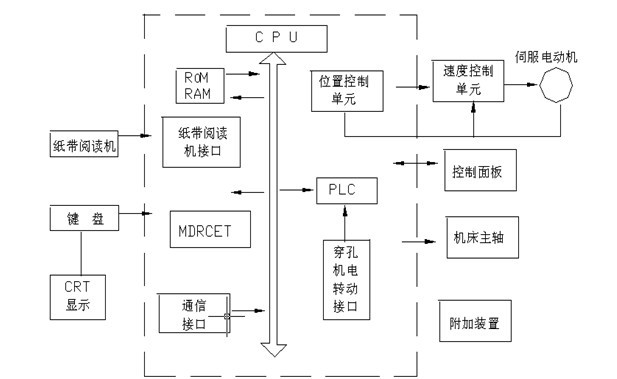

第八章 数控系统的选择设计
机床数控系统设计在应用工作中，软件设计是一个重要方面。实际设计与硬件设计是不可分割的，二者必须结合, 哪些能由硬件完成，那些能由软件完成，在硬件设计基本定型后，分工也就基本确定下来了，这时软件设计工作才开始进行。
软件设计工作，按其功能可分二类：一类是执行软件，它能完成各种实质性的功能，如步进电机控制，插补，误差补偿计算，反馈量的处理，零件加工程序，显示输出等；另一类是监控软件，它是控制微机系统按预定的操作方式运转的程序，它完成人机通信，并协调执行程序和操作者之间的关系，在软件系统中充当组织调度的角色，如系统自检，初始化，处理键盘命令，处理揭开命令等。但执行软件和监控软件没有明确的界限和固定的功能划分，。习惯上把键盘解释程序作为监控程序，其它任务都分散在特定功能执行程序中，并由监控程序来调用必要的功能模块，完成预定的任务。
在进行软件设计时，应从全局着眼，先将整个系统按功能分成一个一个的模块，并为每一个执行模块定义，然后设计出每一个具体模块的程序，最后组成一个系统。不仅整个系统的程序结构可具有模块化的特性，而且其模块内部有可以细分为小模块。模块特性对测试很有利，功能扩充也很方便，要增加新功能，只要增加新模块就能实现，象搭积分木一样。因此，这样的模块程序设计方法， 思路清晰，逻辑性强，柔性较强
