自动送料冲床机构设计
摘 要

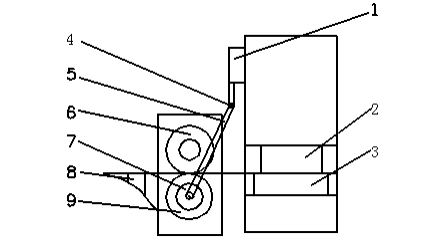

本文主要对冲压模具及其自动送料机构的设计，它的工作过程如下：在送料之前，要先用手柄抬起万向联结节，以便在上下辊轴之间形成空隙，将薄板料从间隙穿过，然后按下手柄压紧入料。当上模回程时，通过曲柄摇杆机构中的摇杆带动下辊顺时针旋转，从而带动主动辊和从动辊同时旋转完成送料工作。当上模下行时，因为下辊的缘故，辊轴停止不动，接着就是完成冲压的工序了。当偏心轮再次回程，又重复上述动作，照此循环动作，达到间歇送料的目的。
通过对冲压模具及其自动送料机构的设计，使三年所学的机械专业知识在实践中加深了认识，并且相当于进行了一次全面性的复习。
关键词：自动送料、传动系统、机构设计
Abstract
This article mainly to the ramming mold and the feed control organization design, its work process is as follows: In front of feeding, must use the handle to lift the rotary association tubercle first, in order to forms the crevice between about stone roller, the thin sheet from the gap traversing, then presses down the handle to contract into the material. When top die return trip, through crank rocker organization in rocking bar impetus lower roll clockwise rotation, thus the impetus drive roll and the underdriven roll simultaneously revolve complete the feeding work. When top die downward, because of the lower roll reason, the stone roller stops motionless, then was completes the ramming the working procedure. When eccentric once more return trip, also duplicates the above movement, according to this the cyclic action, achieves the intermittent feeding the goal.
Through to the ramming mold and the feed control organization design, made the machinery specialized knowledge which three years institute studied to deepen the understanding in reality, and was equal in has carried on an integrity review.
目录
第一章 前言 1
1.1 课题来源及意义 .1
1.1.1 冲压在机械制造中的地位及特点 4
1.1.2 现代冲压加工发展趋势 4
1.2 参考文献综述 5
第二章 自动送料机构总体方案设计 7
第三章 自动送料机构的设计 9
3.1 零件分析及模具的结构形式 9
3.2 辊轴送料机构的原理、结构及工作过程 10
3.3 结构特性 13
3.4 离合器的选用 17
3.5 齿轮的设计及校核 18
3.6 轴的设计及校核 23
3.7 轴承的设计和校核 27
3.8 键的设计和校核 30
第四章 润滑与密封 31
4.1 润滑 31
4.2 密封 31
4.3 安全 31
参考文献 32
结束语 33
参考文献
[1] 成大先 机械设计手册 化学工业出版社 2002年
[2] 姜奎华 冲压工艺与模具设计 机械工业出版社 2000年
[3] 中国机械工程学会锻压学会 锻压手册 机械工业出版社 1993年
[4] 黄继昌、徐巧鱼、张海贵、范无保、季炳文 实用机械机构图册 人民邮电出版社 1996年
[5] 甘永立 几何量公差与检测 上海科学技术出版社 2001年
[6] 华大年 机械原理 高等教育出版社 2000年
[7] 王昆、何小柏、汪信远 机械设计基础课程设计 高等教育出版社 1995年
[8] 姜奎华 冲压工艺与模具设计 机械工业出版社 2002年
[9] 杨玉英 工程制图 纺织工业出版社 1997年
[10]上海技术革新展览会 实用冲压技术 上海科学技术出版社 1982年
