高度规的选材及热处理工艺分析
摘要：本文介绍了高度规的制作材料的选用规则，以及使所选材料满足该产品性能要求的热处理工艺。在材料的选用上，主要根据材料的硬度，耐磨性，淬透性，淬火变形程度等方面性能来确定选材方案。针对我们所选择的材料我们也制定了合适的热处理工艺方案同时，对热处理过程中工件所产生的缺陷以及其产生的原因和避免措施文中都有相应的介绍。对实际生产过程中需要注意的环节及问题都做了相应的阐述，使该产品顺利进入生产。
关键词：高度规;选材;材料性能；热处理
Height gauge material selection and heat treatment process analysis
Abstract: This paper introduces the selection rules of the material for making the height gauge and the heat treatment process to make the selected material meet the performance requirements of the product. In the selection of materials, mainly according to the material hardness, wear resistance, hardenability, quenching deformation degree and other aspects of performance to determine the material selection program. For the materials we choose, we have also developed a suitable heat treatment process plan. At the same time, the defects caused by the workpiece in the heat treatment process, the causes and the measures to avoid them are introduced in this paper. The links and problems needing attention in the actual production process are explained correspondingly so that the product can enter production smoothly.
Keywords: height gauge; Select material; Material properties; Heat treatment
目录
1.高度规的性能要求与分析
2.高度规的选材
2.1高度规的选材要求与分析
2.2高度规的选材方案
2.2.1方案一
2.2.2方案二
2.2.3方案三
2.2.4方案四
2.3对上述四种方案的分析和对比
2.31机械加工性能的对比
2.32锻造性能的对比
2.3.3材料性能的对比
2.3.4价格的对比
2.4确定最终选材方案
3.高度规的热处理工艺
3.1GCr15钢的热处理特点
3.2GCr15钢的预先热处理和最终热处理
3.3热处理工艺设计方案
3.4分析该方案的合理性确定最终热处理方案

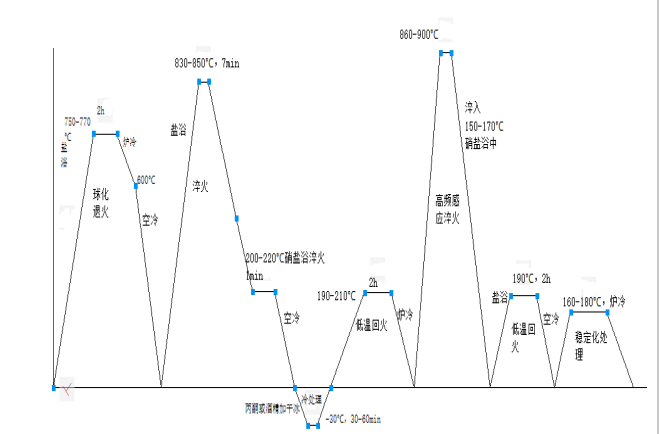

3.5热处理工艺图
4.高度规热处理过程中可能出现的缺陷及解决办法
引言
在一般的平台的检测中，为了提高测量结果的精度和测量的效率，经常用高度规来代替量块组作为比较和测量的标准尺寸。用高度规进行测量时，由于不需要用量块来拼凑尺寸，所以减少了很多可能产生误差的不必要的环节，而且直接测量，使用起来很方便，读数也会清晰准确，把测量精度提高到一个新的水平上来。高度规的主尺垂直装置是利用游标的原理，刻有刻度，装在固定式基座的上方。附有螺旋式的微调装置，以便于准确的归零。高度规的尺寸微调装置是一个固定的螺丝与微调钮能够调整尺寸到正确值。高度规因为其优秀的性能在各个领域被广泛运用。高度规是精密的测量仪器，我们在选材和热处理方案的制定中，优先考虑的就是材料的淬火变形问题。材料的淬火形变会导致材料的尺寸精确度降低，同时硬度和耐磨能力也是高度规需要注意的性能要求。我们在确定选材方案时要规避掉容易产生这方面缺陷的材料，并通过热处理的手段使我们所选择的材料满足产品的性能和工艺要求。在实际的选材热处理设计过程中，我们不仅仅要考虑到高度规自身的性能，还要考虑到我们设计选择的方案在实际生产中的可实施性，即我们的设计方案是否满足产品批量化生产的需求。
1.高度规的性能要求与分析
高度规主要用于对工件的测量，因为工作环境的不确定性，所以高度规应该具有一定的耐腐蚀性，以确保在潮湿空气中或接触轻微腐蚀物后高度规不会损坏。高度规在使用的过程中难免会与工件表面发生摩擦，在摩擦作用力的影响下高度规的尺寸精度会逐渐降低，因此高度规要有良好的耐磨性。同时因为高度规属于精密的测量仪器，所以外力的作用对高度规的尺寸精度损害是非常大的，在高度规的使用过程中，要注意避免高度规和其所测量的工件发生剧烈的碰撞，以防高度规损坏影响后续使用时的尺寸精度。
作为精密量具，高度规的基本要求就是在长期的存放与使用过程中要保证其尺寸精度。高度规在正常使用的情况下会因为磨损和时效效应的原因，造成一定的尺寸精度下降。高度规在使用过程中会经常与被测量的工件接触，在多次使用中会与工件表面有摩擦作用从而使高度规磨损并改变其尺寸精度。同时由于组织应力的原因，也会引起高度规的尺寸精度发生变化，这就是时效效应。另外，高度规所选用的钢材对其工艺性能还有很高的要求，如切削加工的性能优良，热处理的变形程度小，拥有足够的淬透性等。通过上面的分析，量具用钢应有较高含碳量，用来满足高硬度的需求，一般采用过共析钢，并加入一定 量的合金元素。图一为实际生产使用的高度规。
参考文献
【1】任志俊，薛国祥.实用金属材料手册.南京：江苏科学技术出版社，2007.9
【2】郑峰.常用金属材料手册.北京：化学工业出版社，2007.5
【3】宋涛，顾军.热处理工作手册.北京：化学工业出版社，2007.5
【4】曾正明.实用钢铁材料手册.第二版.北京：机械工业出版社，2007.3
【5】薄鑫涛，郭海洋，袁风松.实用热处理手册.上海：上海科学技术出版社，2014.4
【6】樊东黎.热处理技术数据手册.北京：机械工业出版社，2009.9
【7】夏建元等编.金属材料彩色金相图谱.北京：机械工业出版社，2012.10
