基于PLC控制的汽车暖风机系统设计
摘要:汽车暖风机主要用于汽车冬天,使汽车车内温度能够适应调节到最佳状态,本产品是通过汽车尾气加热循环水,提升车内温度,它是由水泵电机、风门电机、除碳电机组成。PLC就是一个计算机控制系统,在其发展过程,人们曾将计算机直接用于工业控制,但是由于以下两大问题没有解决好而难以发展:一是I/O(输入/输出)问题,计算机不能直接和工业现场设备连接现在了应用;二是计算机的I/O功能,开关逻辑处理不够丰富和强大。现在的PLC成功的解决了这两个方面的问题,可以让PLC和外部设备直接进行物理的连接。
关键词:汽车暖风机 PLC 继电器
汽车暖风机主要用于汽车冬天,使汽车车内温度能够适应调节到最佳状态。本产品分为自动和手动两种控制方式,是通过汽车尾气加热循环水,提升车内温度,以达到驾驶员最佳的舒适温度。它是由水泵电机、风门电机、除碳电机等组成,具有性能好、控制简单、造价低廉的特点。
可编程控制器(PLC)是计算机家族中的一员,是为工业控制应用而设计制造的。长期以来,PLC始终处于工业自动化控制领域的主要地位,为各种各样的自动化控制设备提供了非常可靠的控制应用。它主要用来代替继电器实现逻辑控制。其主要原因,在于它能够为自动化控制应用提供安全可靠和比较完善的解决方案,适合于当前工业企业对自动化的需要。另一方面,PLC还必须依靠其他新技术来面对市场份额逐渐缩小所带来的冲击,尤其是工业PC所带来的冲击。
在全球工业计算机控制领域,围绕开放与再开放过程控制系统、开放式过程控制软件、开放性数据通信协议,已经发生巨大变革,几乎到处都有PLC,但这种趋势也许不会继续发展下去。随着软PLC(Soft PLC)控制组态软件技术的诞生与进一步完善和发展,安装有Soft PLC组态软件和基于工业 PC控制系统的市场份额正在逐步得到增长,这些事实使传统PLC供应商在思想上已经发生了戏剧性的变化,他们必须面对现实,在传统PLC的技术发展与提高方面作出更加开放的高姿态。对于控制软件来讲,这是PLC控制器的核心,PLC供应商正在向工业用户提供开放式的编程组态工具软件,而且对于工业用户表现得非常积极。此外,开放式通信网络技术也得到了突破,其结果是将PLC融入更加开放的工业控制行业
目录
第一章:引言-------------------------------------------------------15
第二章:概述-------------------------------------------------------16
2.1汽车暖风机----------------------------------------------16
2.2控制系统的比较选择--------------------------------------16
2.3 PLC的简述----------------------------------------------17
第三章:暖风机系统设计方案论证-----------------------------------24
3.1传统继电器控制系统------------------------------------24
3. 2 单片机的区别控制系统---------------------------------24
3. 3 PLC的控制-------------------------------------------24
3. 4 PLC的优势--------------------------------------------24
第四章 继电器接触器控制方案-------------------------------------27
4. 1 主电路的设计-----------------------------------------27
4. 2 控制电路的设计--------------------------------------27
4.2.1 水泵电机的自动控制过程-------------------------27
4.2.2 风门电机的自动控制过程-------------------------27

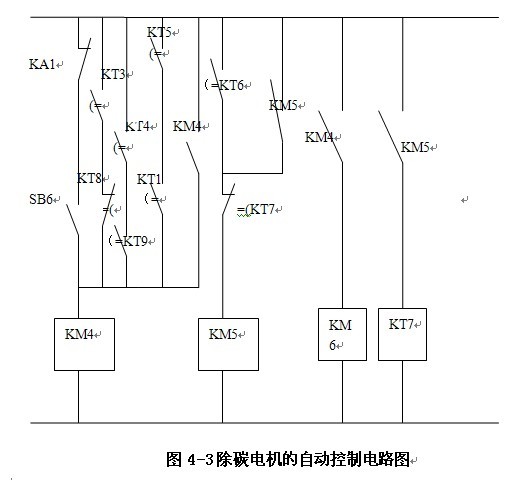

4.2.3 除碳电机的自动控制过程-------------------------29
4.2.4 指示灯电路的控制过程---------------------------29
4.2.5电路的保护-------------------------------------29
第五章 元件选择------------------------------------------------31
5.1元件选择---------------------------------------------31
第六章 PLC控制系统设计---------------------------33
6. 1 PLC的选型-------------------------------------------33
6.1.1 按I/O点数容量分类---------------------------33
6.1.2 按结构形式分---------------------------------33
6. 2 PLC软件系统设计-------------------------------------34
6.2.1输入输出分配------------------------------------34
6.2.2梯形图-----------------------------34
6.2.3指令表-----------------------------36
6. 3 PLC硬件系统设计--------------------------------------38
6.3.1 PLC接线图------------------------------------38
6.3.2电气柜图--------------------------39
6.3.3面板图---------------------------40
第七章 软硬件系统的调试-------------------------------------------41
