汽车暖风机PLC控制设计 引言
汽车暖风机主要用于汽车冬天，使汽车车内温度能够适应调节到最佳状态。本产品分为自动和手动两种控制方式，是通过汽车尾气加热循环水，提升车内温度，以达到驾驶员最佳的舒适温度。它是由水泵电机、风门电机、除碳电机等组成，具有性能好、控制简单、造价低廉的特点。
可编程控制器（PLC）是计算机家族中的一员，是为工业控制应用而设计制造的。长期以来，PLC始终处于工业自动化控制领域的主要地位，为各种各样的自动化控制设备提供了非常可靠的控制应用。它主要用来代替继电器实现逻辑控制。其主要原因，在于它能够为自动化控制应用提供安全可靠和比较完善的解决方案，适合于当前工业企业对自动化的需要。另一方面，PLC还必须依靠其他新技术来面对市场份额逐渐缩小所带来的冲击，尤其是工业PC所带来的冲击。
在全球工业计算机控制领域，围绕开放与再开放过程控制系统、开放式过程控制软件、开放性数据通信协议，已经发生巨大变革，几乎到处都有PLC，但这种趋势也许不会继续发展下去。随着软PLC(Soft PLC)控制组态软件技术的诞生与进一步完善和发展，安装有Soft PLC组态软件和基于工业 PC控制系统的市场份额正在逐步得到增长，这些事实使传统PLC供应商在思想上已经发生了戏剧性的变化，他们必须面对现实，在传统PLC的技术发展与提高方面作出更加开放的高姿态。对于控制软件来讲，这是PLC控制器的核心，PLC供应商正在向工业用户提供开放式的编程组态工具软件，而且对于工业用户表现得非常积极。此外，开放式通信网络技术也得到了突破，其结果是将PLC融入更加开放的工业控制行业
1、引言 12
2、设计方案论证 12
2.1 单片机控制系统 13
2.2 继电器控制系统 13
2.3 PLC控制系统 13
2.4 PLC与继电器、单片机控制系统的比较 14
2.4.1 PLC相对于继电器的优势 14
2.4.2 PLC相对于单片机的优势 15
3、PLC 的工作方式及其工作原理 16
3.1 PLC的工作原理 16
3.2 三菱FX系列PLC的性能指标比较（如表1） 18
3.3 PLC应用中需要注意的问题 20
3.4 PLC硬件结构 21
3.4.1 PLC组成结构 21
3.4.2 PLC的应用领域 22
4、PLC软件设计 23
4.1 I/O口的分配 23
4.2 梯形图的设计 23
4.3 指令表的设计 26
5、硬件设计 28
5.1 主电路的设计 28

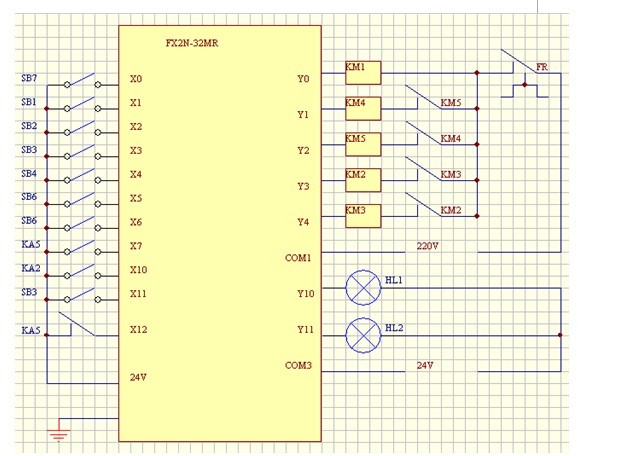

5.2 电气接线图的设计 28
6、电路设计 29
6.1主电路的设计 29
6.1.1 电路的保护 29
6.1.2 元器件的选择 30
6.1.3 元器件清单 31
6.2 控制电路的设计 32
6.2.1 水泵电机的自动控制过程 32
6.2.2 风门电机的自动控制过程 32
6.2.3 除碳电机的自动控制过程 33
6.2.4指示灯电路的控制过程 33
6.2.5 温度检测 34
6.3 电气原理图 34
7、系统程序的调试 34
7.1 面板部分 34
7.2 控制部分 34
参考文献
1 黄天泽 孙婉娟 何友郎 主编 《汽车空调系统设计与使用维修》
北京理工大学出版社
2 张蕾 主编 《汽车空调》 机械工业出版社
3 方贵银 李辉 主编 《汽车空调技术》 机械工业出版社
4 沈任元 吴勇 主编 《常用电子元器件简明手册》 机械工业出版社
5 廖常初主编 PLC基础及应用 . 北京：机械工业出版社， 2004
6 廖常初等 PLC的顺序控制编程方法.工业自动化，（香港），1997
7 廖常初主编 PLC基础及应用.北京：机械工业出版社，2002
8 廖常初 PLC梯形图的顺序控制设计法.电工技术杂志，2001
9 刘介才主编 实用供配电技术手册. 中国水利水电出版社，2002
10 常斗南主编 可编程序控制器原理*应用*实验.北京:机械工业出版社,2005
11 周恩涛主编 可编程序控制器原理及其在液压系统中的应用.北京:机械工业出版社.2003
