摘要  柠条是豆科锦鸡儿属的一个种,多年生长灌木植物,柠条抗旱、抗寒、耐瘠薄、耐风沙、具有极强的生命力和抗逆性。鉴于柠条独特的生物特性,多年来它一直是内蒙古西部及山西西北部和陕西、甘肃等防风固沙、防止水土流失的重要选用植物。全国柠条种植面积已达到666.66万hm2 ,仅山西大同市柠条种植面积达到2万hm2 。柠条含有丰富的蛋白质,开花期鲜柠条干物质含粗蛋白14%,粗脂肪3.5%,粗纤维39.3%,无氮浸出物31.3%,粗灰分5.4%。由此可见,柠条还是优良的经济饲料。然而由于种植柠条的地区都是生态状况较差的地区,这类地区实行了严格的禁牧舍饲圈养后,使柠条的经济价值很难体现。为了使柠条的饲用价值得到体现,可以对符合标准的柠条进行平茬作业,再进行后续加工,生产出的产品可以添加到饲料中去。但是柠条难收割这个问题在农用机械制造领域已经成为共识,现有的平茬机械切割效果差,柠条被切割后直接凌乱的散落在地里。这些机械的适应性差,很多地方还是需要人工砍切收割。由于柠条茎秆木质化较高,而且茎秆上多硬刺,人工砍割和收集都非常不容易,收割效率极低而且效果非常差。
     为了解决这一难题,使柠条经济价值得到更好的体现,满足广大柠条种植地区的要求,本文设计了一种柠条的收割机械。这款收割机采用65马力柴油机,首先采用链式拨禾装置把柠条拨入收割台,采用了往复式切割器对柠条进行切割,然后通过加持链条送入立式压扁输送辊系统进行压扁及输送,随后送入立式滚筒切碎系统对柠条进行切碎,切碎的柠条最终掉入滚筒下的集料箱实现茎秆的收集,实现了柠条的收割。其中压扁输送辊和滚筒切碎装置采用立式安装,使整体机构变的紧凑,节省了空间,与前面的往复式切割系统能够很好的配合。此柠条收割机的设计为柠条的收割提出了新的方式,为后续的设计和研究提供了一个较好的方向。
    柠条收割机的切割和拨禾装置是非常重要的,而且还要处理好前进速度和拨禾速度的关系,柠条是比较硬的一种作物,所以在切割和拨禾过程中是其中的难点,不能像小麦那样的大的拨禾轮,而是采用了链式传动,链条上按放着长齿条,在工作时,不断运动把柠条往割刀方向拨。

其主要特点:1.化程度高。
            2.对收割后的柠条进行了粗加工,方便后续的加工处理。


关键词  柠条 收割机  往复式切割器  压扁辊  滚筒切碎刀



选题的依据及意义(包括课题的理论价值和实践价值;国内外的研究概况等):
柠条是豆科锦鸡儿属的一个种,多年生长灌木植物,柠条抗旱、抗寒、耐瘠薄、耐风沙、具有极强的生命力和抗逆性。由于对沙地干旱自然环境条件的适应结果,叶退化为刺。株高1~3m,冠幅1m以上。轴根系,根长4~5m。自然生长状态下,寿命10年左右,如果平茬,寿命20年以上。柠条茎秆灰白色,直径多10~20mm,木质坚硬紧实。
鉴于柠条独特的生物特性,多年来它一直是内蒙古西部及山西西北部和陕西、甘肃等防风固沙、防止水土流失的重要选用植物。全国柠条种植面积已达到666.66万hm2 ,仅山西大同市柠条种植面积达到2万hm2 。柠条含有丰富的蛋白质,开花期鲜柠条干物质含粗蛋白14%,粗脂肪3.5%,粗纤维39.3%,无氮浸出物31.3%,粗灰分5.4%。由此可见,柠条还是优良的经济饲料。未实施禁牧前,种植柠条的经济效益主要以牲畜的自然采食来体现,采食率一般在20%~30%之间。然而由于种植柠条的地区都是生态状况较差的地区,这类地区实行了严格的禁牧舍饲圈养后,使柠条的经济价值很难体现。其中最关键的问题就是柠条的机械化平茬收获技术没有得到根本解决。一方面,因为大部分地区圈养牲畜的主要饲草青贮或压缩后的玉米秸秆,牲畜采食种类单一,营养成分不全,导致肉奶品质部高,抗病能力下降,不少牲畜都处于亚健康状态;另一方面,含有多种营养成分的柠条得不到利用。另外,根据柠条生长特性,最好3~4年平茬一次,否则它的生长速度就会减慢甚至消失。为解决这些问题,给生态建设和舍饲圈养创造可持续发展的空间,当务之急是研制一种可实现对柠条进行联合收割的机械。
现在国内外暂时还没有出现对柠条联合收割机成型机械的报道,现有的对柠条进行收割的装置只有普通的割草机,还有适用于柠条的平茬机。普通的圆盘锯齿式和甩刀式机具切割后,切口表面形成不光滑的所谓“毛口”,不利于次年发芽生长[3]。这些机械只能把柠条切割,并没有处理和收集装置,切割完以后直接散落到地里,还需要人工进行收集。这些机械的适应性差,很多地方还是需要人工砍切收割。由于柠条茎秆木质化较高,而且茎秆上多硬刺,人工砍割和收集都非常不容易,收割效率极低而且效果非常差。
本课题研究内容
根据国内外柠条联合收割机研究的发展现状,以及国内对柠条联合收割机的需求,本文对柠条联合收割机的整体设计进行了研究,首先设计有效的拨禾装置把柠条拨入收割台,采用了往复式切割器对柠条进行切割,随后送入立式压扁输送辊系统进行压扁及输送,然后送入立式滚筒切割系统对柠条进行切碎,最后切碎的柠条掉入集料箱实现茎秆的收集。本文着重对切割部分进行了研究。
本课题研究方案

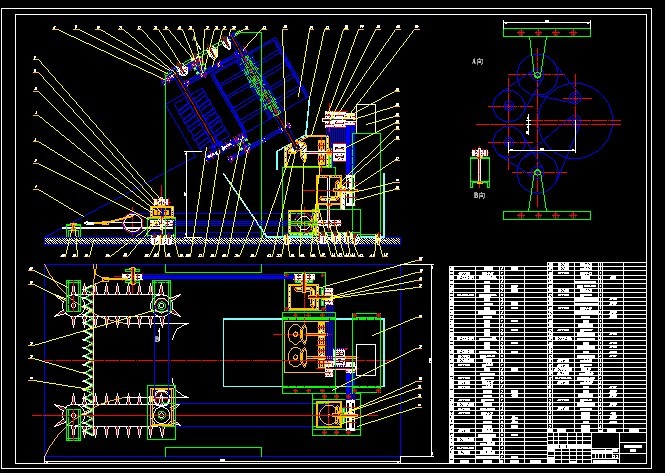

柠条联合收割选取65马力柴油发动机,输出转速2400r/min,经过一级减速器减速,传入各个机构。两个压扁输送辊安装在同一平面内,形成一个压扁输送辊对。柴油机输入的转速传入一级减速器后,首先不经过减速,转速通过减速器主动轴直接传出,再通过一组皮带轮和锥齿传入滚筒切碎器;从滚筒切碎器传出的转速通过一组二级皮带轮减速,传入压扁输送辊;主动轴传出的转速通过一组直齿轮改变方向,经由一个锥齿轮组和一个二级皮带轮减速传入压扁输送辊,这样就实现了压扁输送辊对的相对运动。同理,由减速器从动轴传出的转速经过一系列的齿轮和皮带轮传动,可以实现拨禾链的相对运动,往复式切割器则再通过一组曲柄摇杆机构,实现往复运动。

研究的创新之处
本设计不光设计了前面的切割部分和拨禾装置,还设计了后面的碾压输送装置和切碎装置。不仅平茬,而且还联立了后面的处理装置,这为以后的处理打下好的基础,做到了联合的效果。解决了工人收获时的难处,而且可以很好的规整。



参考文献
[1]刘晶,魏绍成,李世钢.柠条饲料生产的开发[J].草业科学,2003,20(6):32
[2]孙毅斌.柠条生物特性分析与产业化途径研究[M].
[3]杨志宏.柠条机械化平茬收获的特点和难点[J].农村牧区机械化,2005,第一期,总第62期:27
[4]胡丽娟,张道林.自走式穂茎兼收型玉米收获机总体设计[C].2002,6
[5]赵洪光.立辊式玉米摘穗—茎秆切碎装置的研制[C].2005,6
[6]北京农业_L程大学编.农业机械学 (下)[M].中国农业出版社,1999.
[7]胡珊珊,李尚平,孙秀花.小型甘蔗收割机虚拟设计及仿真分析技术[J].农机化研究,2006 (3):76-8O .
[8]李杰,阎楚良,杨方飞.收获机数字化建模与关键部件仿真[J].农业机械学报,2006,37(4):83-86 .
[9]王志华,陈翠英.基于 A DA MS的收获机振动筛虚拟设计[J].农业机械学报,2003,34(4):53-56.
[10]贾晶霞,张东兴,郝新明,等.马铃薯收获机参数化造型与虚拟样机关键部件仿真[J].农业机械学报,2005,36(11):65-67.
[11]孙裕晶.虚拟样机技术及其在精密排种部件设计中的应用[D].长春:吉林大学,2006.
[12]贾启芬,刘学军.工程动力学[M].天津:天津大学出版社,1999.8:151—272.
[13]中国农业机械化科学研究院编.农业机械设计手册[M].北京:机械IA,kt~版社,1990
[14]华南农学院编.水稻收割机原理与设计[M].北京:农业出版社,1981.3:8—59.
[15]谷军.淀粉酶的生产与应用[J].生物技术,1994,4(3):1-5.
[16]沈同,王镜岩.生物化学[M]. 北京:高等教育出版社,1998:232-233.
[17] 袁守善等. 组合式玉米收获机的研究[C].第五届全国谷物收割机技术发展及市场动态研讨会论文,1998.
