小型冲孔机主要设计的是主运动系统、冲孔模具和支撑件等三大部分,其中主动系统主要由电动机、带轮、凸轮轴、凸轮等部分组成;冲孔模具按照冲孔的要求而设计;支撑件主要起固定及支撑主动件等零件,以方便人员操作。要求设计一台结构简单的小型冲孔机机械,应用于材料装订工作。可以快速在一定厚度的材料冲出一定直径的圆孔。该机要求能在壁厚为1mm 的软铝薄板上冲出直径为10mm的圆孔,孔对零件中心的偏差不能超过±0.01mm,且每秒冲2件。
1.2 国内外现状
日新月异的高新技术,带动新材料、新设计、新工艺不断推陈出新,作为现代化机械中的冲孔机,也以不断创新的先进技术和全新的面貌出现在用户面前。目前两大品类(有孔、无孔)的冲孔机中,都采用了现代电子技术,如票据自动冲孔机采用的票据打孔设备是采用PLC控制伺服系统进行票据自动定位,具有定位精度高、生产效率高的特点。全自动打孔冲孔机中的自动调整、打孔、成型、灯光指示、自动报警、自动排屑等,构成了手动、半自动、自动化产品系统;为了服务于不同用户的需要,小到个人用的经济型订书机,大至机关、企事业单位用的全自动专业冲孔机,都配套完备;面对不同用途,金属、铁圈、胶圈、螺旋圈(金属、塑料),或圆钮、打孔、无孔热熔等各种冲孔机应有尽有;对不同行业、不同业务、不同场合乃至不同零件及其厚度的需要,有专门设计的轻巧型的、办公室用的、专业用的、票据用的、工厂用的产品等,各种冲孔机种类齐全;对于刻意追求形象美观、色泽鲜艳、设计独具个性的用户,现代冲孔机也一改过去的老面孔,出现了各种颜色、多种造型、创意新颖、功能“二合一”、材料多样的装饰型冲孔机。总之,适应时代潮流,适应市场需要,适应用户“上帝”的意愿,冲孔机正向着产品多样化、系列化、功能化、操作简单化、自动化、价位多元化方向发展。
目前,我国冲孔机市场也在向国际市场接轨,世界知名的办公及工厂设备厂商如法国宝、彪马、亚大力、美连、意必高、利宝等公司产品相继进入我国市场,欧美的、日本的及我国大陆、香港特别行政区、澳门特别行政区、台湾省产的冲孔机,各式各样品种不断推陈出新并展示于中国市场,使广大用户大开眼界,领略各种新潮风格的产品。
在日常生产和生活中,冲孔工作随处可见,这样的设备也形形色色,多种多样,现对常见的冲孔设备的研究现状作一简单概括:


该票据自动冲孔机由主运动系统、票据输送定位系统和支撑件三大部分组成。主运动系统主要完成上针模的上下往复运动,票据输送定位系统主要完成票据的连续自动定位和准停。如图(1-1)所示为该设备的结构简图。该设备主要由机架11,步进电动机1,同步带机构2,主电动机3,滚珠丝杠螺母副4,带传动机构5,纸夹钳6,离合器8,针模9和可编程控制器等组成。票据自动冲孔机,采用PLC控制伺服系统进行票据自动定位,具有定位精度高、生产效率高的特点。
1.2.2 轴承保持架自动冲孔机

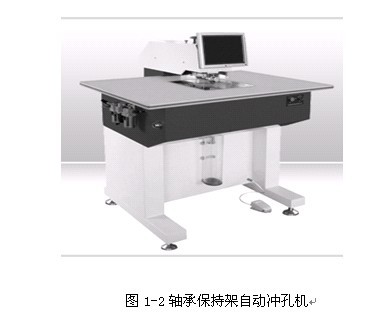

采用PLC 可编程控制器控制,步进电机分度,设计出能自动分度、自动冲孔、送料、退料的轴承保持架自动冲孔机(如图1-2)。解决了传统的轴承保持架侧孔冲孔模机械方式分度,分度精度低,积累误差大,废品率高,人工操作,冲裁速度慢,生产效率低等问题,工程应用中效果很好。 轴承行业保持架侧孔冲孔的分度方式普遍采用齿轮、棘轮等机械分度方式,其分度精度低、积累误差大,积累误差有时甚至达到了0.4mm ,对轴承性能的提高产生了很大的影响。且采用人工上料、取料,人工压紧工件,劳动强度大,安全可靠性差,模具容易损坏,冲裁速度慢。为解决上述问题,采用PLC可编程控制器控制,步进电机进行分度,并增加自动送料、退料机构。设计出了精确分度、自动冲孔、自动送料和退料的轴承保持架自动冲孔机。



激光技术是 60 年代发展起来的一门高新技术,广泛应用于电子、机械加工制造、轻工、交通、通讯、能源及军事工业等,近年来发展尤为迅速。国际上各先进国家都十分重视激光技术的发展,籍以促进科学技术和生产的发展。我国的激光技术,通过“六五”、“七五”攻关已有很大的发展,但和国际上先进工业国家相比还有较大的差距。目前国内激光市场约有 50%被国外激光制造商占领;尤其是激光冲孔类仪器设备,80%左右依靠进口。为了尽快改变这种状况,满足我国经济建设的需要,必须牢牢抓住激光技术的开发应用和激光加工工业的建设这一中心环节,通过“八五”科技攻关提供成套激光加工设备(包括激光冲孔机一类的激光加工仪器),基本满足国内市场的需求。与此同时,还应积极引进国外先进技术,现已引进的激光产品,研制智能化激光冲孔机(图1-3)。
这种智能化激光冲孔机的主要指标是:加工材料: 陶瓷,不锈钢,并向其它材料扩展;加工材料厚度:5mm; 加工孔径:Φ0.05~1mm;加工速度:50 孔/分钟;加工最大工件:100×100mm;稳定性、可靠性:满足上述技术指标情况下,连续工作 4 小时。目前,世界激光市场正在迅猛发展。据资料报道,在激光产品市场中,以金属切割、焊接、表面处理、冲孔、打标增长最快,其中,激光切割约占激光加工70%,激光冲孔占 15%左右。
1.2.4 蓄电池槽冲孔机
我国生产的很多汽车用蓄电池外壳产品都要求每槽之间的隔板上加工出一连接孔,以便连接极板。由于该孔处于槽的内部,并且受到槽宽的限制,所以需要用特殊的方法加工,为此一种以液压传动方式实现冲孔的液压冲孔机应运而生。该冲孔机为适应多种规格的蓄电池冲孔,除液压系统外,还要考虑包括上下、左右、前后方向的机械调整机构的设计,以及密封等实际问题。
