碳氮共渗于渗碳对比分析设计(材料专业论文)
碳氮共渗层的残余奥氏体较多:
氮的渗入降低了渗层的马氏体相变温度(Ms),减少了奥氏体的转变量,使表层残余奥氏体较多,硬度会有所降低。
3.3.2.2 碳氮共渗渗层厚度较渗碳薄:
与渗碳相比,碳氮共渗所获得的渗层厚度较薄,承载能力稍逊一些。
3.4 工艺方案的确定:
两种工艺相比较,虽然碳氮共渗层较渗碳层薄,承载能力稍逊一些。但碳氮共渗层能够满足性能要求,且具有一定的性能优势。所以碳氮共渗更适合,选定碳氮共渗为活动盘热处理工艺。
4 热处理设备的选定:
根据现有热处理设备进行分析对比,得出最适合进行活动盘碳氮共渗工艺的设备。
4.1 可用热处理设备:
NACH真空清洗机
SCFEB网带炉
UBQ多用炉
UBT回火炉
4.2 热处理设备介绍:
对现有的热处理设备进行分析介绍,对性能进行解析。
4.2.1 NACH真空清洗机:
NACH真空清洗机(见图2)的作用是去除工件表面的油污、残盐和其他污物。主要用于前清洗。
基本性能:
装载尺寸:760×1220×760;
最大装载量:1000kg;
工作温度:110℃
图2
NACH真空清洗机的优势在于:清洗后的工件表面光亮能恢复原有光泽;工件不变形;提高了耐磨性和使用寿命;并对工件有脱脂和脱气的作用。但设备昂贵(NACH真空清洗机的价格约为90万美金)一次性投资大。
NACH真空清洗机的清洗过程分为两个阶段:准备循环阶段(Preparatory cycle )和自动循环阶段(Automatic cycle)。
NACH真空清洗机的另一个性能优势是使用热油和热溶剂清洁,使工件的洁净度有个大的提升。每次清洗完的油和溶剂经蒸馏器蒸馏,分离出新油和新溶剂,废油和废溶剂到脏油箱,这样每次清洗的油和溶剂都是洁净的。

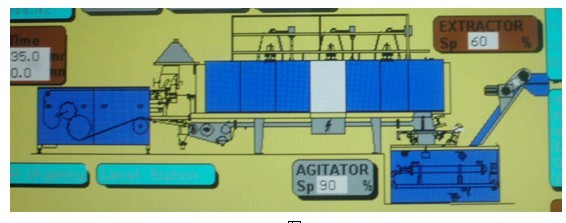

4.2.2 SCFEB网带炉
SCFEB网带炉可用于渗碳和碳氮共渗。
基本性能:
装载尺寸:600×100×5400;
最大装载量:450kg/h;
工作温度:850~920℃。
SCFEB网带炉属于连续式电阻炉,生产连续进行,具有生产效率高,产品质量稳定,节约能源,生产成本低,容易实现机械化自动化,适合于大批量生产等优点。但一次性投资大(一台SCFEB网带炉的价值为100万美金),当工件开始生产时,工艺不易改变,如改变工艺则需很长的改变及稳定时间。
