消防水带清洗及收卷装置设计
摘要：每次发生火灾都需要很多的消防水带，尤其是大型火灾之后，消防水带的清洗工作就变得尤其繁重，再加上消防人员身心疲惫，但不得不将当天用过的消防水带进行清洗，一来必会增加额外压力。清洗消防水带耗时耗力，工作效率低。因此，需要解决消防人员工作中繁重清洗工作，提出了设计一个消防水带清洗及收卷装置。

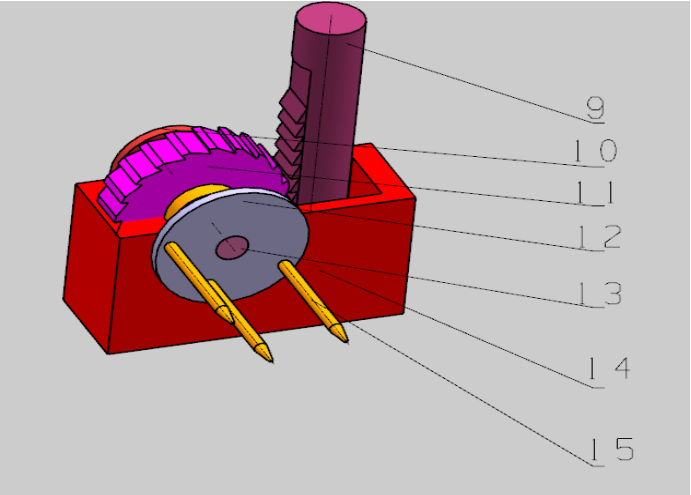

论文提出该装置的整体设计方案，大体主要由两部分清洗装置和收卷装置组成。清洗装置主要由电动机、皮带轮、链轮、毛刷轴、毛刷所组成。收卷装置主要由棘轮、棘轮轴、棘轮柱、弹簧所组成。该装置还包括外部框架等。清洗装置清洗过程中采用的方法，通过电动机带动皮带轮，皮带轮带动轴上的毛刷起到清洗。收卷装置收卷过程采用的方法，通过棘轮柱带动棘轮，棘轮使轴上的消防带收卷盘收卷消防带。该装置消防水带清洗及收卷装置以结构简单，低水耗，操作简单应运而生。
关键词：清洗装置；收卷装置；毛刷轴
Design of cleaning and rewinding device for fire hose
Abstract:Every fire needs a lot of fire hose, especially after a large fire, the cleaning work of the fire hose becomes especially heavy, plus the firefighters are tired physically and mentally, but they have to clean the fire hose used on the same day. Thereundefineds always going to be extra pressure.Cleaning fire hose is time-consuming and energy-consuming, and its working efficiency is low.Therefore, it is necessary to solve the heavy cleaning work in the work of firefighters, and the design of a cleaning and rewinding device for fire hose is put forward.
The whole design scheme of this device is put forward in this paper, which is mainly composed of two parts cleaning device and rewinding device. Cleaning device mainly consists of motor, pulley, sprocket, brush shaft and brush. The rewinding device is mainly composed of ratchet, ratchet shaft, ratchet column and spring.The device also includes an external frame.The method used in the cleaning process of the cleaning device, in which the pulley is driven by an electric motor and the brush on the shaft is driven by the pulley.A method adopted in the winding process of a rewinding device, in which the ratchet is driven by a ratchet, and the ratchet causes the fire belt on the shaft to rewind and rewind the fire belt.The device has the advantages of simple structure, low water consumption and simple operation.
Keywords: cleaning device;wrap-up;Brush shaft
目录
第一章 绪论 4
1.1课题的背景及意义 4
1.2国内外研究现状 4
1.3水射流技术特点 4
第二章 消防水带的使用方法和参数 5
2.1消防水带正确的收卷方法 5
2.2消防水带的性能要求 5
2.3消防水带的保养 5
2.4消防水带上的附着物主要成分 5
第三章 两套方案进行比较 6
3.1方案一收卷装置 6
3.1.1方案一消防水带收起的传动过程 6
3.2方案二收卷装置 7
3.2.1方案二消防水带收起的传动过程 8
3.3两套方案的比较与分析 8
3.4选择其中一个方案 8
3.5消防水带清洗机总体组成 8
第四章 清洗装置总体设计 10
4.1清洗装置整体方案设计思路 10
4.2设计清洗装置先选择电动机 10
4.3设计清洗装置的皮带轮 11
4.4设计清洗装置的链轮 13
4.5设计清洗装置的毛刷轴 16
4.6设计清洗装置毛刷轴的键 18
第五章 收卷装置总体设计 21
5.1收卷装置的整体方案设计思路 21
5.2设计收卷装置的棘轮 21
5.3设计收卷装置的棘轮轴 22
5.4设计收卷装置的轴承端盖 24
5.5设计收卷装置棘轮轴的键 25
5.6设计收卷装置棘轮柱的弹簧 26
5.7设计收卷装置的箱体 27
第六章 总结与展望 29
小结并致谢 30
参考文献 31
第一章 绪论
1.1课题的背景及意义
我们知道火灾会出现在森林或建筑内等地方，我们的消防战士在灭火的过程之中往往需要使用大量的消防水带。在消防灭火后，消防战士已经身心疲惫还需要完成剩下清洗及收卷消防水带的工作。这一来增加消防战士额外的工作压力。根据了解得知，当前大部分地方还是以人工方式来收卷和清洗。而且人工收卷时消防水带里难以排挤干净，在这样的情况下很容易造成消防水带的使用寿命的减短。因此需要设计出能清洗和收卷消防水带装置来解决消防战士清洗和收卷繁重的工作问题。
设计出消防水带清洗及收卷装置可以大大提高了消防战士的工作效率，可以让消防战士把工作重点放在灭火的工作之中，可以解决消防战士清洗消防水带费时费力问题。
1.2国内外研究现状
在目前看来，在世界各国有特别多不同消防水带清洗技术。所使用技术方面有通过加压水流进行冲刷清洗的，通过拍打和接触扫过方式清洗的，通过声波方式进行清洗的等方法。其中水射流清洗技术已占其他清洗技术大部分，水射流具有独特优势也在我国清洗技术中占据了主要地位。
在上个世纪20年代国外开始对加压水流清洗技术研究，过40年后这门技术得到极大的推广，人们通过初步实践和研究让这门技术快速发展起来了，国外从理论研究转到应用清洗研究上来。在我国各位学者专家相互探讨相关加压水流清洗技术，使得我国这门技术使用达到更好效果。
1.3水射流技术特点
通过加压水流的技术要比其他技术，更具有高效，容易实现，结构不复杂，无污染，不会对清洗物造成损伤，适用范围广，成本低廉等特点。
第二章 消防水带的使用方法和参数
2.1消防水带正确的收卷方法
消防战士需要常常练习的一项技能是消防水带的收卷，正确的收卷消防水带方法如下：首先让两个接口一点小错位，之后将消防水带对折一下，收卷时候要从之间开始收卷，最后消防水带是个盘的状态。使用手抓住消防水带，小手将其抛出45°左右时，手中留两个对接口。将其中一个接口放在地上，拿起另一个接口向前跑出，一边跑一边拿出水枪进行对接。抛消防水带的动作要领是准、快、直，需要常常训练，多练习臂力。
2.2消防水带的性能要求
消防水带表面编织排列有序平整。水带衬里的厚度应均匀，表面应无折皱出现、要光滑平整或没有其他缺陷。消防水带按内径公称尺寸分25mm、40 mm、50 mm、65 mm、80 mm 。消防水带按长度分15 mm、20 mm、25 mm、30 mm、40 mm。消防水带所受工作压力分为0.8MPa、1.0 MPa、 1.3 MPa、 1.6 Mpa、2.0 MPa、2.5 MPa。
2.3消防水带的保养
将消防水带的接口处铺上保护膜。消防水带在铺设的时候，需要避开各种油类和尖锐物。在冬季使用时候防止冻结。消防水带用后需要进行清洗干净，须要细致清洗保护胶层。清洗后要晾干存放。
