格力空调常见故障诊断与维修
摘要：格力空调常见故障有哪些？格力空调常见故障主要有空调漏水、空调漏氟，空调不制冷，空调不制热，空调压缩机不启动，空调存在噪音等。空调遭遇这些故障都是什么原因造成的呢？如果是不制冷，那就有很多原因了，比如制冷剂不够，供电电压不够，空调功率不够，外界环境温度过高，连接室内机和室外机的铜管过长，空调长时间不清洗保养等原因，一个故障可能是一个或者多个原因造成，也有一个原因造成多个故障，对于维修不只是表面上的了解，更需要的是足够的经验。要保持保持空调正常运行，最重要的是进行定期的维护保养，让空调持久的给我们带来更高品质的生活。
关键词：格力空调；漏氟；维护保养
Common Faults of Gree Air Conditioner
Abstract: What are the common faults of Gree Air Conditioner? The common faults of Gree Air-conditioning include air-conditioning leakage, air-conditioning leakage of fluorine, air-conditioning not refrigerating, air-conditioning not heating, air-conditioning compressor not starting, air-conditioning noise and so on. What are the causes of these failures in air conditioning? If it is not refrigerated, there are many reasons, such as insufficient refrigerant, insufficient supply voltage, insufficient air conditioning power, excessive ambient temperature, excessive length of copper tubes connecting indoor and outdoor machines, long time unclean cleaning and maintenance of air conditioning, and so on. One failure may be caused by one or more reasons, but also by multiple failures. For maintenance, it is not only the surface. What we need more is enough experience. To maintain the normal operation of air conditioning, the most important thing is to carry out regular maintenance, so that air conditioning can bring us a higher quality of life for a long time.
Key words：Gree air conditioning ；Fluoride leakage；Maintenance
一、引言
1.1研究意义
主要内容的起点基于空调专业的技术基础和专业基本知识，着重点放在介绍格力机型和格力空调常见故障分析的各项知识和技术上。中国经济的高速发展的同时,人们生活水平也飞速提高,给中国空调产业带来了很大机遇。中国空调产量在2016年已经达到了19270万台，空调的销量甚至达到了18700万台。各大空调生产厂家看到了庞大的中国空调市场，看到了空调行业发展的未来，并争相加入其中。珠海格力电器股份有限公司成立于1991年，是当前全球最大的集研发、生产、销售、服务于一体化的专业化空调企业。尤其是服务一体化，要做到高效，首先要有着对格力空调相当的了解，要了解格力各种机型以及每个型号的特点。通透了解了格力空调在售后维修服务时才能做到高效服务，尤其是在夏冬季比较繁忙时，及时上门维修满足客户的需求。此论文讲解了格力空调当面对客户空调常见故障分析、维修方案以及对空调春秋季节是的保养方案。目前，各种新型格力空调日新月异，其功能日益完善，技术日益精湛，控制电路日趋复杂，因此提高格力空调的维修技术，是维修人员迫在眉睫的任务，本论文就是为了满足在职格力空调维修人员的这种需要而去写的。
1.2国内空调维修行业发展分析
目前在我国家电维修服务行业中，从事维修服务的企业约三十万个，从业人员三百多万人，根据从市工商局了解到的，本市存在数百家没有营业执照的个体维修户，这是非常严重现象，将会让用户对于维修行业造成错误的认识，难以形成集服务一体化格局。家电维修市场混乱局面家电维修市场混乱是由于缺于监管而造成的。
据了解，2012年8月1号，《家电维修服务业管理办法》已经正式实施。《办法》明确要求了家电维修人员必须持证上岗，经营者必须明示服务项目和收费标准，对于冒牌的山寨维修点处以高额罚款，以此来打击无证上岗人员以及冒牌的山寨维修点。
《办法》中明确规定，只有具备从事相应维修活动的职业、技术资质，才能作为家电维修从业人员进行维修。《职业资格证书》一般分为初级、中级、高级、技师、高级技师五个等级，该证书由信息产业部劳动和社会保障部颁发的。这个证书标上要求注明其工种，专业分工强项，就像维修电工、空调维修工。
1.3本课题的主要研究内容
深入了解格力空调的组成、原理，查阅参考文献，通过查阅文献来了解格力空调的研究与应用现状、当前存在的问题、发展动向，了解本论文研究的内容、意义、必要性的价值。
选取一台格力空调，对其进行故障普查，分析故障根本原因，对个子系统出现的故障情况分别对应设计参数、环境因素、材质材料、工装工艺、维修保养、人为因素几个方面进行分析。
对应分析结果，提出相应建议或对策。
二、格力空调的简介
2.1 普通空调的工作原理

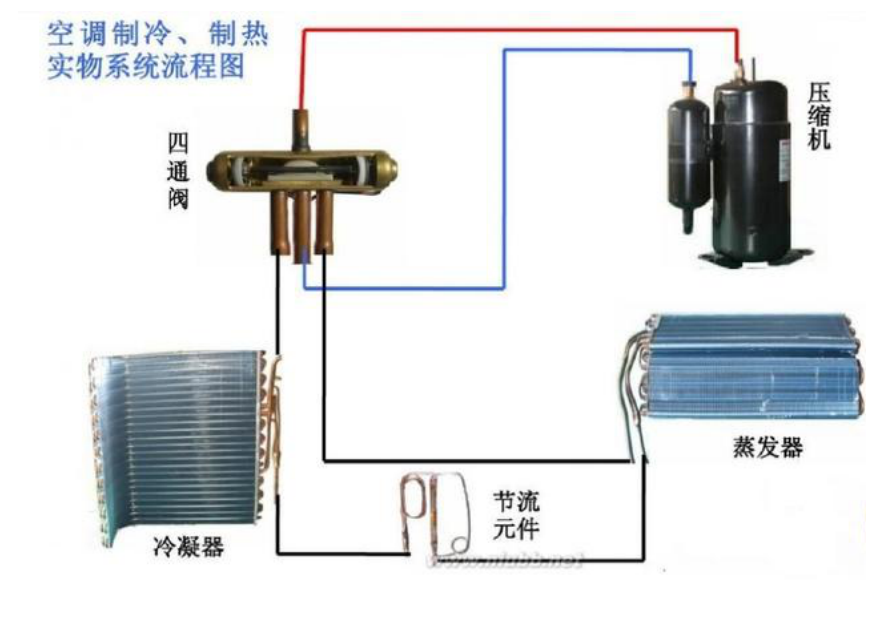

冷暖空调器具备制冷功能外还具有制热功能。空调器中安装一个电磁四通换向阀来实现冷热切换。接下来就具体介绍一下冷暖空调器的制冷和制热过程。
制冷工作原理：在进行制冷工作时，压缩机进行压缩制冷剂时，将低温低压的制冷剂气体压缩成高温高压的过热蒸汽排出，高温高压的过热蒸汽从四通阀的进口进入电磁四通换向阀，并且控制制冷剂的流向。高温高压的过热蒸气在通过冷凝器时，风扇扇风带走冷凝器表面的热量，在冷却散热时，过热的制冷剂由气态转变为变为液态。制冷剂液体经过单向阀，再经过干燥过滤器、毛细管节流降压，将低温低压的制冷剂液体输送到室内机。制冷剂液体在室内机的蒸发器中吸热汽化，周围气温的温度下降，用风扇吹入室内。
目录
一、引言 1
1.1研究意义 1
1.2国内空调维修行业发展分析 1
1.3本课题的主要研究内容 1
二、格力空调的简介 2
2.1 普通空调的工作原理 2
2.2 格力空调型号汇总 5
(1)GMV5系列格力空调 5
(2)GMV5系列室内机 5
(3)格力家用中央空调-室外机 5
(4)格力家用中央空调-室内机 5
(5)格力风管机 5
(6)格力风机盘管 6
(7)户式水系统空调 6
(8)格力机房空调 6
三、 格力空调常见故障分析及维修 6
3.1 格力空调电路系统故障 6
3.1.1格力GMVR-F25P/NaE2 6
3.1.2家用型风管机 6
3.1.3 格力家用空调 7
3.1.5格力KFR-25GW空调ULN2003控制芯片损坏的代换经验 8
3.2 格力空调控制系统故障 9
3.2.1格力DZ系列KFR-72/DZW空调 9
3.2.2格力户式中央空调 10
3.2.3 72柜机 11
3.2.4制冷管道严重磨损导致制冷剂漏光 11
3.3格力空调异常环境原因 12
3.3.1 可组合直流变频式室外机 12
3.3.2 26变频机 12
3.4格力空调工装工艺问题 13
四、格力空调保养 14
4.1空调长期运行及工作环境不好造成的问题 14
4.2维护/保养的作用 15
4.3维护，保养的内容 15
五、结论 16
六、致谢 17
参考文献 19
参考文献
1．中央空调器模块机疑难故障维修笔记／肖凤明编-北京：国防工业出版社，2014，1
2．制冷与空调装置检修工艺／李心刚，胡桂秋编-北京：中国建筑工业出版社，2007
3．中央空调运行管理与维修保养／林利芝-北京：机修工业出版社，2017,2
4．制冷设备维修工（中级）／李援瑛主编-北京：机械工业出版社，2006.7
5．中央空调系统应用与维修／夏云铧，袁银男主编-北京：机械工业出版社，2009,7
6．中央空调安装与维修从入门到精通：图解版／韩雪涛主编-北京：机械工业出版社，2017,7
7. 制冷设备安装与维修／刘孝刚主编-北京：北京理工大学出版社，2014,9
8. 中央空调系统的隔振降噪理论及其应用／周勃等著-北京：科学出版社，2012
9. 图解空调器电气控制系统维修（双色版）／张国东，涂中强等编著-北京：化学工业出版社，2012,6
10．中央空调冷水机组操作与维修教程／辛长平主编-北京：电子工业出版社，2012,2
11．中央空调系统运行维护与检查／张国东主编-北京;化学工业出版社，2010,7
12．制冷空调设备维修技巧与禁忌／何元季，刘晓俊主编-北京：机械工业出版社，2006,12
