汽车空调系统制冷剂泄漏不制冷检修方案设计

汽车空调系统制冷剂泄漏不制冷检修方案设计

汽车空调系统制冷剂泄漏不制冷检修方案设计

  • 适用:本科,大专,自考
  • 更新时间2024年
  • 原价: ¥314
  • 活动价: ¥200 (活动截止日期:2024-03-31)
  • (到期后自动恢复原价)
汽车空调系统制冷剂泄漏不制冷检修方案设计

汽车空调系统制冷剂泄漏不制冷检修方案设计
目  录

第一章 汽车空调制冷系的结构原理 3
1.1汽车空调制冷系统的组成 3
1.2汽车空调制冷工作原理 4
第二章 汽车空调制冷系统泄漏不制冷检修方案 5
2.1汽车空调制冷系统泄漏不制冷故障检修 5
2.2空调制冷剂充注工具介绍 5
2.3空调制冷剂加注具体检修步骤 6
2.4注意事项 8
结束语 9
致 谢 10
参考文献 11
第一章 汽车空调制冷系的结构原理
1.1汽车空调制冷系统的组成
汽车空调主要由压缩机、冷凝器、蒸发器、储夜干燥器、鼓风机组成。如图1,图2

       图1空调系统组成结构                  图2汽车空调工作模型
1压缩机
    它的作用是压缩和输送制冷剂将蒸发器的制冷器吸入压缩机压缩成高温高压状态后送到冷凝器中进行冷却,压缩机损坏后,整个制冷系统将无法工作,只有更换压缩机。
    2冷凝器
    它的结构与水箱散热器类似它主要由扁管和散热带两部分组成,冷凝器应保持清洁若表面积物太多会影响热交换效果造成系统制冷不足,汽车空调的蒸发器以及鼓风机等通风冷却风道在车内仪表盘内。
    3蒸发器
    总成它的作用是使低压液态制冷剂转化成低压气态制冷剂转换过程吸收周围空气中大量的热量达到制冷降温的目地。膨胀阀膨胀阀装在蒸发器的入口处,它的作用是调整进入蒸发器的制冷剂流量同时减少制冷器的压力,以利于在蒸发器中一同沸腾蒸发。不同车型采用的膨胀阀有所不同,它们都启着调节制冷器的作用,膨胀阀的感温包如果破损会使膨胀阀开度不大造成制冷系统冷却度不足或不制冷。
4储夜干燥器
它的作用有储存和供应制冷系统的液体制冷剂以满足在不同情况下能及时补偿和调节液体制冷计量,过滤制冷剂中的各种杂物以保证制冷系统工作正常,吸收制冷剂中的水分起到干燥作用。
    5鼓风机

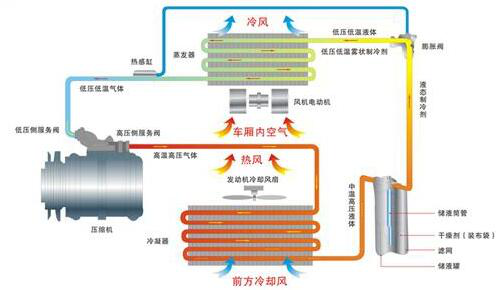

鼓风机的作用是为蒸发器提供足够的空气进入循环系统给乘客仓提供冷气这是一个制冷系统的工作模型压缩机由汽车发动机驱动,从蒸发器低压一路吸收低压气态制冷剂然后压缩成高温高压气体,通过高压暖管送到冷凝器进行冷却,制冷剂被冷凝器高温高压状态后从冷凝器底部流向储液干燥器过滤和脱水然后在流入膨胀阀,被节流后解压成低温低压的物状制冷剂,这时物状制冷剂在蒸发器内沸腾吸收蒸发器管壁上的热量并气化成气体,而被鼓风机从车外吸入的空气不断通过蒸发器管壁表面经冷却后送到乘客仓,使乘客仓降温及提供冷气,从蒸发器出来的低温低压的制冷剂气体从软管又被压缩机吸入实现制冷循环。组成原理如图3

参考文献
1《汽车电子技术与维修》
2《汽车检测与诊断技术》
3《汽车车身电控系统检修》
