单级圆柱齿轮减速器的设计 摘要:

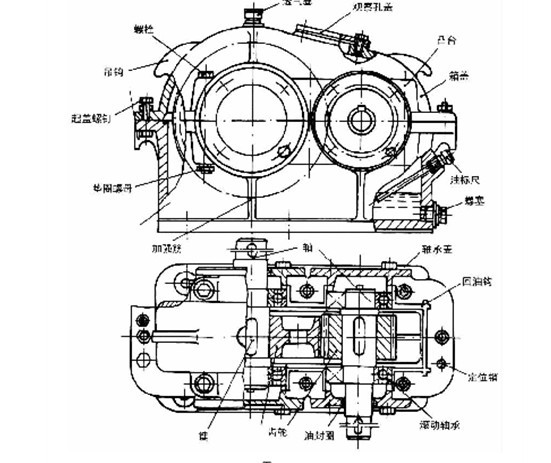

减速器的结构随其类型和要求不同而异。单级圆柱齿轮减速器按其轴线在空间相对位置的不同分为:卧式减速器和立式减速器。前者两轴线平面与水平面平行,如图1-2-1a所示。后者两轴线平面与水平面垂直,如图1-2-1b所示。一般使用较多的是卧式减速器,故以卧式减速器作为主要介绍对象。 单级圆柱齿轮减速器可以采用直齿、斜齿或人字齿圆柱齿轮。
主要特性
由于减速器已成为一种通用的传动部件,因此,圆柱齿轮减速器多数已经标准化,ZD(JB1130-70)为单级圆柱齿轮减速器的标准型号。其主要参数均已标准化和规格化。
单级圆柱齿轮减速器的主要性能参数为:
传递功率P(标准ZD型减速器P=1~2000KW)
传动比i为避免减速器的外廓尺寸过大,一般i〈6,其最大传动比imax=8~10,高速轴转速n1,中心距a(标准ZD型减速器a=100~700mm )
工作类型及装配型式
机械零件课程设计,可以根据任务书的要求参考标准系列产品进
