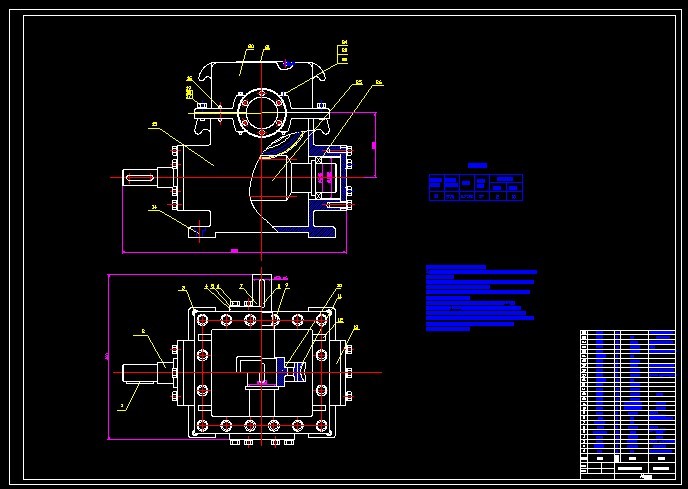

单级蜗杆减速器的设计（说明书+CAD图纸）
参数选择：
总传动比：I=35 Z1=1 Z2=35
卷筒直径：D=350mm
运输带有效拉力：F=6000N
运输带速度：V=0.5m/s
工作环境：三相交流电源
有粉尘
常温连续工作
一、 传动装置总体设计：
根据要求设计单级蜗杆减速器，传动路线为：电机——连轴器——减速器——连轴器——带式运输机。(如图2.1所示) 根据生产设计要求可知，该蜗杆的圆周速度V≤4——5m/s，所以该蜗杆减速器采用蜗杆下置式见（如图2.2所示），采用此布置结构，由于蜗杆在蜗轮的下边，啮合处的冷却和润滑均较好。蜗轮及蜗轮轴利用平键作轴向固定。蜗杆及蜗轮轴均采用圆锥滚子轴承，承受径向载荷和轴向载荷的复合作用，为防止轴外伸段箱内润滑油漏失以及外界灰尘，异物侵入箱内，在轴承盖中装有密封元件。 图2.1
该减速器的结构包括电动机、蜗轮蜗杆传动装置、蜗轮轴、箱体、滚动轴承、检查孔与定位销等附件、以及其他标准件等。
二、 电动机的选择：
由于该生产单位采用三相交流电源，可考虑采用Y系列三相异步电动机。三相异步电动机的结构简单，工作可靠，价格低廉，维护方便，启动性能好等优点。一般电动机的额定电压为380V
根据生产设计要求，该减速器卷筒直径D=350mm。运输带的有效拉力F=6000N，带速V=0.5m/s，载荷平稳，常温下连续工作，工作环境多尘，电源为三相交流电，电压为380V。
1、 按工作要求及工作条件选用三相异步电动机，封闭扇冷式结构，电压为380V，Y系列
2、 传动滚筒所需功率
3、 传动装置效率：（根据参考文献《机械设计课程设计》 刘俊龙 何在洲 主编 机械工业出版社 第133-134页表12-8得各级效率如下）其中：
蜗杆传动效率η1=0.70
搅油效率η2=0.95
滚动轴承效率（一对）η3=0.98
联轴器效率ηc=0.99
传动滚筒效率ηcy=0.96
所以：
η=η1•η2•η33•ηc2•ηcy =0.7×0.99×0.983×0.992×0.96 =0.633
电动机所需功率： Pr= Pw/η =3.0/0.633=4.7KW
传动滚筒工作转速： nw＝60×1000×v / ×350
＝27.9r/min
根据容量和转速，根据参考文献《机械零件设计课程设计》 毛振扬 陈秀宁 施高义 编 浙江大学出版社 第339-340页表附表15-1可查得所需的电动机Y系列三相异步电动机技术数据，查出有四种适用的电动机型号，因此有四种传动比方案
1、《机械设计课程设计》（修订版） 鄂中凯，王金等主编 东北工学院出版社 1992年
2、《机械设计 第四版》 邱宣怀主编 高等教育出版社出版 1996年
3、《机械设计、机械设计基础课程设计》 王昆等主编 高等教育出版社 1995年
4、《机械设计课程设计图册》（第三版） 龚桂义主编 高等教育出版社 1987年
5、《机械设计课程设计指导书》（第二版） 龚桂义主编 高等教育出版社 1989年
6、简明机械设计手册（第二版） 唐金松主编 上海科学技术出版社 2000年
《机械设计课程设计》 刘俊龙 何在洲 主编 机械工业出版社 1993年
《机械零件设计课程设计》 毛振扬 陈秀宁 施高义 编 浙江大学出版社1989
《机械设计 第四版》 邱宣怀主编 高等教育出版社出版 1996年
