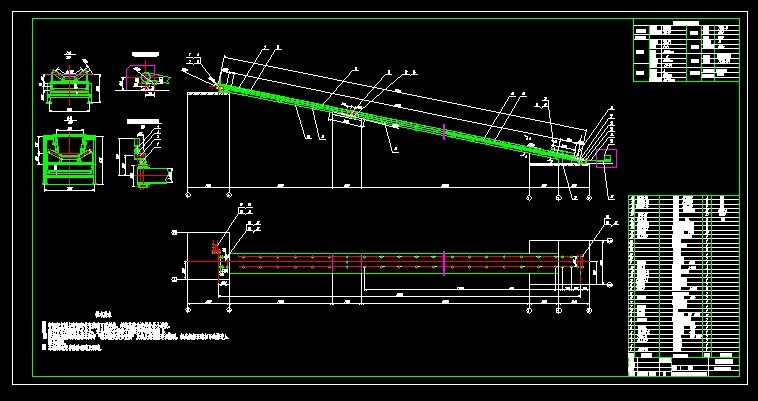

上运机驱动及拉紧装置的设计(说明书+CAD图纸)

上运机驱动及拉紧装置的设计(说明书+CAD图纸)

上运机驱动及拉紧装置的设计(说明书+CAD图纸)

  • 适用:本科,大专,自考
  • 更新时间2024年
  • 原价: ¥315
  • 活动价: ¥200 (活动截止日期:2024-03-31)
  • (到期后自动恢复原价)
上运机驱动及拉紧装置的设计(说明书+CAD图纸)

            上运机驱动及拉紧装置的设计(说明书+CAD图纸)
                              摘要
上运机是一种利用连续运动的无端输送带向上输送工程物料的带式输送机。输送带根据摩擦传动原理而运动,既是承载货物的构件,又是传递牵引力的构件。带式输送机输送能力大,输送距离长,结构简单,工作可靠,操作管理简单,能量消耗少。因而被广泛地运用于矿山、冶金、铸造、化工等行业的输送和生产流水线以及水电站建设工地。本文以煤矿作业为背景,对此工况下所要求的上运机进行了设计与计算。针对实际生产中对上运机结构的要求,从整体结构出发,对整个装置中的驱动装置和拉紧装置进行设计与计算。其中驱动装置的设计,选择电动机—减速器作为驱动设备,由电动机通过联轴器、减速器带动传动滚筒通过摩擦将牵引力传给输送带使其运动并输送货物。而拉紧装置则选择液压系统来对整个装置进行拉紧,设计了液压系统,并对主要元件进行了计算与选择。同时也对装置中的制动部分和辅助部件如清扫装置做了必要的选择。

关键词  上运机;输送带;减速器;液压拉紧


1 绪论
1.1 序言
毕业设计是培养我们理工科学生的一个实践性教学环节,也是最后一个教学环节,它是在我们学完了全部基础课、技术基础课及专业课后,并在一些课程设计基础上,到工厂进行参观实习,搜集原始资料之后,进行的一次大规模基本知识和基本技能的全面的、系统的设计。
设计的主要目的:培养我们综合应用所学基本知识和基本技能去分析和解决专业范围内的一般工程技术问题的能力,培养我们建立正确的设计思想、掌握工程设计的一般程序、规范和方法,培养我们收集和查阅资料和运用资料的能力。通过毕业设计,进一步巩固、扩大和深化我们所学的基本理论、基本知识和基本技能,提高我们设计、计算、制图、编写技术文件,正确使用技术资料、标准手册等工具书的独立工作能力。通过毕业设计,培养我们严肃认真、一丝不苟和实事求是的工作作风,树立正确的生产观、经济观和全局观,从而实现我们向工程技术人员的过渡,同时学会掌握调查、研究、收集技术资料的方法。在制造业信息化环境中,工艺设计是生产技术准备工作的第一步,工艺规程是进行工装设计制造和决定零件加工方法与加工路线的主要依据,它对组织生产、保证产品质量、提高劳动生产率、降低成本、缩短生产周期及改善劳动条件等都有直接的影响,是生产中的关键。工艺知识是制造业中重要的知识资源之一,是理论中的产品变为实际产品的基础资源,它对保证产品质量以及提高企业经济技术效益具有十分重要的作用。随着国民经济的发展,工程机械的应用越来越多,因为工程机械能够代替工人从事重体力劳动。使用工程机械的优点有很多,如工程机械的适应能力很强,一般不受气候影响,工程机械可以不需要休息,工作效率高,工程机械动力强劲等。但是工程机械一只注重实用性,而舒适性大都会被忽略。而由于社会的进步,国家对工人的工作条件日益关注.工人在工作条件恶劣的情况下,一般工作效率都比的低,所以开发一些能改善工人工作条件的产品是很有必要的。而本课题也正是从这一方面考虑的。当前,社会经济正从工业经济向知识经济转变,知识正在成为生产力要素中最活跃、最重要的部分。相信通过这次设计,能够使自己的知识积累达到了一个新的层次!
1.2概述
带式输送机是当代最为得力的输送设备之一,在整个输送机范畴中,它是应用最为广泛的一种设备。随着国民经济的不断发展,多种类型的带式输送机广泛的运用于矿山、冶金、铸造、化工、粮食等行业的各种场合。近年来由于带式输送机的应用范围的扩大,品种的增多以及质量的不断提高,对制造设计带式输送机提出了更高的要求,特别是在一些大型的生产流水线上,带式输送机承担了很重要的工作任务。这些带式输送机对传输距离和速度,精度比有较高的要求。目前我国已编制了统一的DT型固定带式输送机新系列,包括了原通用型和高强度型两大系列。
为了更好地适应不同工作条件和要求,近年来出现了一些新型的特种带式输送机,如波纹挡边带式输送机,双带输送机,气垫带式输送机,管型带式输送机等。它们之中,有的可在大倾角或垂直方向上输送物料,有的在输送段呈管形,避免扬尘,展现了很好的应用前景。
近15年来,国外对带式输送机相关理论的研究取得了很大进展,带式输送机主要部件的技术性能也明显提高,为带式输送机向长距离、大型化方向发展奠定了基础。随着对长距离带式输送机的可靠性和经济性要求的不断提高,其设计观点也在逐步发展。先进的设计观点,是以国际标准ISO 5048和德国工业标准DIN 22101为基础,设法减小运行阻力,合理确定输送带的安全系数,采用可控起、制动装置平稳起、制动,利用输送带粘弹性理论进行动态分析,对输送机进行工况预测和优化。
1.3设计思路
根据工况以及设计要求,确定以下方案:
驱动装置:根据工况以及设计要求,考虑成本,选择电机-减速器作为驱动装置,由电机通过联轴器、减速器带动传动滚筒转动。
拉紧装置:为了更好的控制整个输送机所需的拉紧力,提高输送机工作的效率,选择了液压拉紧装置来优化使用机械拉紧所带来的不足。
制动装置:根据工况,考虑整个装置的结构以及成本,选择带式逆止器作为制动装置,该装置的特点是结构简单,造价低。
辅助装置:在进行清扫装置的选择时,考虑环境因素,选择了在国外得到广泛应用的篦子式刮板清扫装置。









2  输送机构整体设计
设计一台用于煤矿输送煤矿石的输送机
其已知工作参数为: 1.输送长度为I=50m
                   2.运输生产率Q=250t/h
                   3.带宽B=1000mm
                   4.输送物料为煤矿石
                   5.工作环境为潮湿
2.1输送带材料选择
输送带用来传递牵引力和承放被运货物,它贯穿于输送机的全长, 用量大,主要采用橡胶带, 胶带的价格比较贵, 在输送机成本中占很大的比重。主要包括:
⑴织物芯橡胶带
⑵钢绳型橡胶带
其中使用最为广泛的是织物芯橡胶带
表2-1织物芯橡胶带覆盖胶推荐厚度
物料特性 物料名称
 覆盖胶厚度
  上胶层 下胶层
堆积密度﹤2t/m,中小粒度或磨损性小的物料 煤 焦炭 白云石 白石灰 烧结混合料 沙等 3.0 1.5
堆积密度﹥2t/m,块度≤200mm,磨损性较大的物料 破碎后的矿石 选矿产品 各种岩石等 4.5 1.5
堆积密度﹥2t/m,磨损性大的大块物料 大铁铁矿石 油母页岩 6.0 1.5
根据输送机类型、结构以及工况,考虑经济成本,选择织物芯橡胶带。
胶带的主要参数如下:
            长:100m
宽:1m
            帆布层数:3层
            接头方式:机械方式接头,铆钉固定的夹板式
2.2传动装置倾角选择
上运机的倾角随不同的被运物料而定。若倾角过大,会因被运物料与输送带之间摩擦力不足,引起物料下滑而降低输送能力。






表2-2上运机的最大倾角β
物料名称 β
块煤 15~18
焦炭(块粒) 20~21
焦炭(粉粒) 18~20
矿石(块度均匀) 14~16
矿石(块度不均) 16~20
根据工况及输送的物料,选择传动装置的倾角为15度。
2.3上托辊选择
    上托辊作用是支撑输送带及带上物料,减小输送带的垂度,使其能平稳运行。主要有槽型托辊,平行托辊,缓冲托辊等。
    槽型托辊主要用于输送散粒物料的带式输送机上分支,使输送带成槽型,以便于增大输送能力和防止物料向两边撒漏。而平行托辊和缓冲托辊主要用于输送件货。
为了提高整个机械设备的输送能力,以及避免输送物料过程中的漏损,选择组合式槽型托辊来支持物料的运输。
此托辊结构由三个短的托辊组合而成,形成槽型以避免漏料和提高机械设备的输送能力,槽角成30度。
槽型托辊的主要参数如下:
型号:33205
托辊直径:108mm
轴承尺寸:d=25mm   D=52mm   B=22mm  L=1200mm

参考文献
[1] 邱宣怀主编.机械设计.第四版. 高等教育出版社, 2003.4
[2] 周开勤主编.机械零部件设计手册.第二版. 机械工业出版社, 1996.9
[3] 陈伸文主编. 矿山运输机械. 煤矿工业出版社, 1987.1
[4] 张利平主编.液压传动系统及设计.化学工业出版社, 2005.8
[5] 徐灏景等编. 机械设计手册.北京:机械工业出版社,1995
[6] 吴宗泽主编.机械结构设计.北京:机械工业设计出版社,1988
[7] 李绍明主编.常用机械基础标准手册. 机械工业出版社 ,1985
[8] 谢锡纯主编.矿山机械与设备. 徐州:中国矿业大学出版社,2000.
[9] 徐寄蓉主编.DTⅡ带式输送机设计手册.北京:冶金工业出版设,1994
[10] 张建中主编. 机械设计基础课程设计. 中国矿业大学出版社, 2005.2
[11] 龚湘义等编. 机械设计课程设计图册. 高等教育出版社, 2004.1
