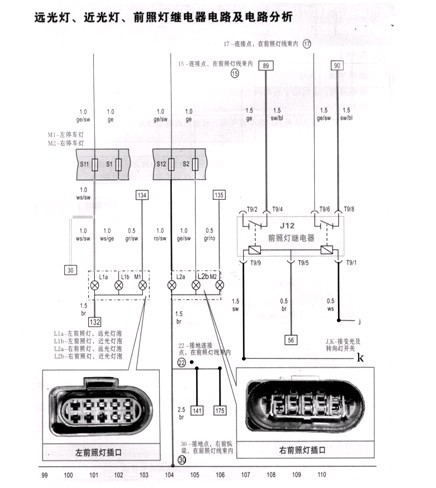

捷达汽车远光灯、近光灯、前照灯继电器故障分析
★案例1 远光指示灯不亮故障排除
故障现象：打开前照灯远光时，仪表板上的远光指示灯不亮。
故障原因： ①线路故障；②制动液液面过低；③制动液液位开关故障；④驻车制动灯开关故障。
检测流程：接车后，经检查发现，无论长开前照灯远光或临时切换远光，仪表板上的远光指示灯均不点亮→仔细检查中央继电盒发现其后有1根线断开。经查阅相关线路图，确认此根电线为远光指示灯线路→在将断开的线路修复后，故障排除。
★案例2车灯开光故障排除
故障现象：捷达轿车车灯开关置于2档，前照灯亮一下就熄灭。
检查流程：用万用表50V DC档，测量前照灯上的供电电压，结果发现在开关接通灯亮时有正常的12V，随后便降至0V，由此说明供电线路确有断线之处→查看前照灯4路熔丝均正常，说明前照灯线路无搭铁故障（如有搭铁熔丝会熔断）。再检查熔丝端电压也为0V，由此说明熔断器之前的线路或部件有断路之处→将变光开关置于远光位置进行检查，故障如故。按动超车开关检查，前照灯灯光正常。由此可见，故障出在变光开关、车灯开关或其连接线路上→拆下组合开关进行仔细地检查，未发现有异常现象→检查点火开关，发现点火开关已损坏，其控制前照灯的触点接通时存在很大的接触电阻，说明此开关已呈接触不良状→换装一只新的点火开关后，前照灯亮度正常，故障排除
★案例3前照灯远近光不全
故障现象：车灯开关处于位置，用变光开关变换远近光，只有远光或只有近光灯亮。
故障原因： ①变光开关损坏；②远近光中的一个导线断路；③双灯丝灯泡中某个灯丝烧断。
检测流程：这种故障出在变光开关－熔丝－灯丝的线路中→可先检查继电器盘中的1号、2号、11号和12号熔丝是否熔断→如熔断，更换新熔丝，如灯仍不亮，可直接在变光开关上连接电源接柱与不亮的远光或近光接柱实验→如灯亮，则是变光开关损坏，更换变光开关→若不亮，则说明故障在变光开关以后的线路中。可用电源短接法，直接在插头上连接远近光灯实验→若不亮，说明导线断路或插头接触不良；若灯仍不亮，则应检查灯泡是否损坏
★案例4前照灯的两个灯亮度不同
故障现象：前照灯开关接通后，不论是远光还是近光，有一个灯较亮，另一个灯较暗。
故障原因：①可能是灯光暗淡的一个灯搭铁不良所致；②灯光暗淡的一个插头松动或锈蚀使接触电阻增大；③灯光暗淡的一灯反射镜积有灰尘或氧化。
检测流程：用一根导线，一端接车身，另一端和灯光暗淡的灯泡搭铁接线柱相连，如回复正常，即表明该灯搭铁不良→若灯泡单丝发光微弱，常为连接灯泡灯丝的插头松动或锈蚀使接触电阻过大所致，可用电源短接法迅速判明故障部位→灯泡搭铁不良时，灯光暗淡的灯泡两根灯丝在不论接通远光还是近光时，都同时发出微弱灯光。若发现灯泡亮度正常，就不是灯泡搭铁不良的故障，一般是前照灯反射镜有灰尘或氧化，可通过消除灰尘（用压缩空气吹净）或更新反射镜来排除故障。
2.1.3雾灯的作用及故障：
雾灯其用途是在大雾、大雪、暴雨或尘埃弥漫的情况下行车时，能有效地为对面来车提供信号。雾灯可以安装一个、两个、或三个，雾灯的颜色为黄色或橙色，其安装位置一般低于前照灯。
雾灯电流通路：
蓄电池正极电流→总保险丝→电流表→雾灯保险丝→接通的雾灯开关触点→雾灯→搭铁→蓄电池负极。
