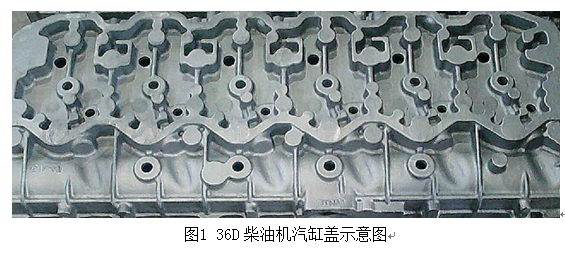

36D柴油机汽缸盖的磁粉探伤分析（专业定制材料专业毕业设计）
摘要:本文阐明了36D柴油机汽缸盖的分析，具体包括结构分析、技术分析、材料分析及缺陷；还介绍了磁粉探伤的原理、方法、工艺及36D柴油机汽缸盖磁粉探伤的方法等。
关键词：汽缸盖；缺陷；磁粉探伤
1 柴油机汽缸盖的分析
1.1柴油机汽缸盖的功用分析
汽缸盖是柴油机的一种紧固件，也是柴油机燃烧室的组成部分。车用柴油机各种型式的汽缸盖的共同特点是结构复杂，孔道较多，壁厚不均。它不仅受到高温高压气体的强烈作用，而且周期性地承受较高的机械负荷与热负荷，也受到因冷却水造成的局部冷热不均影响，同时还由于螺栓预紧力使汽缸盖承受着压应力，并与燃气压力共同作用使汽缸盖受到弯曲作用，此外，还在截面变化处容易产生应力集中等，正是由于汽缸盖如此恶劣的工作条件，致使汽缸盖很容易失效损坏。通常失效损坏形式为：其底面和冷却水腔产生裂纹，这是柴油机经常出现的损坏现象，还有汽阀底面容易磨损，冷却水被腐蚀等。
1.2柴油机汽缸盖的作用
缸盖在内燃机内属于配气机构,主要是用来封闭汽缸上部,构成燃烧室。并作为凸轮轴和摇臂轴，还有进排气管的支撑。主要是把空气吸到汽缸内部,火花塞把可燃混合气体点燃,带动活塞做功,废气从排气管排出。
2 柴油机汽缸盖结构的分析
缸盖作为发动机中最复杂、最具代表性的零件之一。所谓发动机缸盖，就是安装在发动机缸体上部的机构，它与活塞一起形成燃烧室，即汽油与空气混合形成的混合物燃烧的地方。汽缸盖上有用于冷却燃烧室及周围区域的水套、进排气道、进气歧管、排气歧管、润滑油道和火花塞的安装孔。根据燃烧室的形状、凸轮轴位置和气门机构等因素的变化，缸盖结构也有所变化。由于目前多数发动机都采用了顶置凸轮轴的布局，所以对于很多不了解汽车发动机结构的人，也可以通过观察发动机缸盖的宽度来区分。另外，过去的发动机缸盖多采用铸铁材质，但由于铝具有更高的热传导性，同时可以减轻发动机的重量，因此现在许多发动机的缸盖已经采用铸铝制造。
3 柴油机汽缸盖的技术分析
由于缸盖的加工质量将会影响机器或部件的精度、性能和寿命，所以缸盖零件的加工精度对机器加工精度比较重要。在缸盖零件各加工表面中，通常平面的加工精度比较容易保证，而精度要求较高的支撑孔的加工精度以及孔与孔之间、孔与平面之间的相互位置精度则较难保证。
3.1 主要平面的形状精度和表面粗糙度
缸盖的主要平面是装配基准，并且往往是加工时的定位基准，所以，应该有较高的平面度和较小的粗糙度值，否则，直接影响缸盖加工时的定位精度，影响缸盖与机座总装时的接触刚度和相互位置精度。一般缸盖的主要平面的平面度在0.1～0.03mm，表面粗糙度Ra2.5～0.63µm，各主要平面对装配基准面垂直度为0.1。
3.2 孔的尺寸精度、几何形状精度和表面粗糙度
一般缸盖孔的尺寸精度为IT6，圆度、圆柱度公差不超过孔径公差的一半，表面粗糙度值为Ra0.63～0.32µm。其余尺寸精度为IT7～IT6,表面粗糙度为Ra2.5～0.63µm。
3.3 主要孔和平面的相互位置精度
各孔之间的孔距公差为0.12～0.05mm，平行度公差应小于孔距公差，一般在全长取0.1～0.04mm。同一轴线上主要平面间及主要平面之间垂直度公差为0.1～0.04mm。
