要：本课题所设计的自动送料机构的目的，是为了实现自动送料，消除积累误差，同时减少劳动力成本。在设计过程中，主要是设计了工作台以及工作台面上的勾装置，输送链的选用，以及可以实现自动送料的调速电机。通过对这些方面的设计和研究，可以大大减少劳动力成本，减少了误差，同时也简化了机构。这在实际生产中具有很好的推广效果和意义。
关键词： 内圆磨床 工作台 输送链 调速电机
Abstract: the design of this project be automatic conveying mechanism in order to realize the aim, is automatic packing, eliminate accumulation error, while reducing the cost of Lab. In the design process, mainly design on the bench and workbench clamping device, ball screw choose, and can realize automatic feed of servo motors. Based on the design and research of these aspects, can reduce labor costs, reduce the error, also simplifies organization. This in practical production have very good promotion effect and meaning.
Keywords: grinding machine workbench ball screw servo motor.
目 录
绪论 1
第一章 送料机的特点 2
1.1各种机型 2
1.1.1内圆磨床提升送料机特点 2

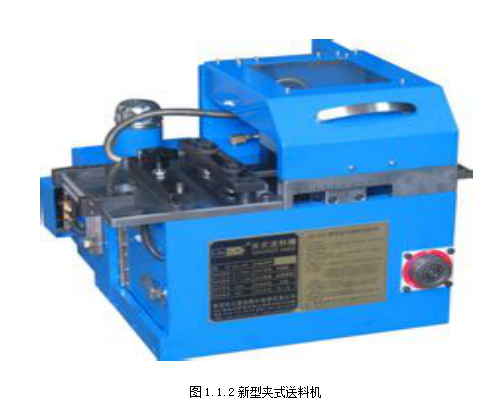

1.1.2 新型夹式送料机的特点 3
1.1.3 NC数控滚轮送料机特性 4
1.1.4 高速滚轮送料机的特性 5
1.1.5空气送料机特性 6
第二章调速电机的选择 7
2.1 调速电动机的选择 7
2.2电动机功率的选择 7
第三章 输送链 9
3.1 定义 9
3.2 链传动及其传动比 9
3.3 链传动的应用特点 12
第四章 传动轴链轮 13
4.1链轮概述 13
4.2 链轮加工工序 13
4.3 锻打材料 14
总结 15
参考文献 17
绪论
制造业是现代文明的支柱之一，其既占有基础地位，有处于前沿关键；它
是工业发展光的主体又是国民经济持续发展的基础。而在我国的乡镇企业、私
营企业，由于受资金管理等方面的限制，一般送料绝大多数是采用人工手动送
料，且缺乏保护装置，这造成“效率低，劳动强度大，事故发生率大”等特点。
随着信息科技迅猛、市场经济的发展，国内、国际市场竞争日益激烈，产
品更新更为迅速，尤其是随着高新科技日新月异，产品的类型、工艺外形越来
越复杂，精度要求越来越高，再加上企业经营与发展必会面对劳工的短缺、人
工成本上要省力化、合理化与自动化的发展趋向！传统的手工送料已经不能满
足要求，这时自动送料机就应运而生。在今天现代科学技术的许多领域中，什
么是送料机呢？顾名思义，送料机就是专门用于粒料，粉料，片状料，带状等
材料的自动化，数控化，精确化的输送机器，是无论是轻工行业还是重工业都
不可缺少的设备。传统观念，送料机是借助于机器运动的作用力加力于材料 ，
对材料进行运动运输的机器。近代的送料料机发生了一些变化，开始将高压空
气，超声波，液压流等先进技术用于各种不同的送料技术中。
近年来，由于单片机控制技术、检测技术及电力电子技术的发展，作为辅
助装置的送料机构自动化水平也需越来越高。提高自动化的水平不仅可以提高
效率、产品的质量同时也能保证工人的人身安全。而单片机就是实现自动控制
重要的一环，有集成度高，体积小，成本低，控制能力强等诸多优点。
综上所述，在本着节约资金、降低成本，提高生产效率，保障人身安全的
科学人性化管理的方针下对送料机构进行自动化设计。此设计中自动加料机控
制系统就是采用以单片机为核心的自动控制技术来实现功能的，这样就可以在
不购买新设备的基础上对旧设备进行自动化改良，这不仅大大提高了工作的效
率，使整个过程又快又稳又节约资金。本磨床自动送料机包括：支架，料斗架
，传送轴，主动链轮，被动链轮，输送链条和调速电机组成。
参考文献
1. 黄云清，《公差配合与测量技术》 机械工业出版社，2001
2. 朱淑萍，《机械加工工艺及装备》 上海教育出版社，2001
3. 金大鹰，《机械制图》 机械工业出版社，2001
4. 王俊峰，薛鸿德， 《理工科学生怎样搞毕业设计》 电子工业出版社，2004
5. 戴枝荣，《工程材料及机械制造基础》 北京高等教育出版社，1991
6. 吕广庶，张远明，《工程材料及成形技术基础》 北京高等教育出版社，2001
