层压机的控制系统设计
摘要
层压机是一种专本用于太阳电池最常用封装设备的机械，其控制的优劣决定了太阳能电池的质量与寿命，根据国内的生产情况，确定了层压机PLC控制系统的设计。
本文设计从多种层压机选取太阳能层压机来做一个最为全面的了解，太阳能层压机关键工艺就是将电池组件加热，组件周围抽到真空进行多次加压至无泡封装，控制部分可以通过触摸屏输入参数，可控制温度与施加的压力，同时对整个封装过程进行自动控制。
本控制系统对加热系统和真空系统以及保温系统进行了硬件与软件的的运作，硬件采用CPU控制系统，一个单片机作为MCU负责层压机控制流程，报警信号的采集和触摸屏的通信，另一个作为MCU担当开关量采集，温度，和气压信号的采集以及对温度实时控制和层压压力的开关控制，而软件方面实现对层压机真空控制，双单片机并行控制，继电器输出等等功能。
同时，本设计针对层压机的维修与故障排除作出了一些可行的措施，在了解层压机这一方面后，能够正确的对层压机做到更好的维护。
关键词 太阳能电池，单片机，温度控制，触摸屏
Abstract
Laminating machine is a dedicated to the solar cell is the most commonly used packaging equipment,,It’s control quality determines the quality and life of solar cell,According to the domestic production situation,The laminating machine PL Control design is determined.
This paper design from a variety of laminated pause solar laminating machine to do the most comprehensive understanding,Solar laminating machine key technology is to heat the battery components,Many times around components to the vacuum pressure to no bubble encapsulation,Input parameters by the touch screen control section,Can control the temperature and pressure,and at the same time for the whole packaging process automatic control.
This control system of heating system and vacuum system as well as heat preservation system of hardware and software operations,With CPU control system, a single chip microcomputer as MCU is responsible for the laminating machine control process, alarm signal acquisition and the touch screen,As a MCU ACTS as a switch signal gathering, temperature, and pressure signal acquisition and real-time control for temperature and laminating pressure switch control, and software to realize the control of vacuum laminating machine, double microcomputer parallel control, relay output, etc.
At the same time, this design in view of the laminating machine maintenance and troubleshooting made some feasible measures, after knowing laminating machine which on the one hand, to the right of laminating machine maintenance do better.
Keyword solar cells single chip microcomputer temperature control touch screen
目 录
目 录 1
第一章 绪论 2
1.1 课题的背景与研究意义 2
第二章 层压机的组成系统 3
2.1 加热系统 3
2.2 真空系统 3

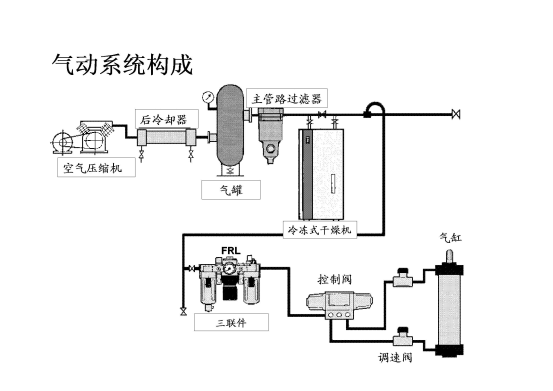

2.3 气动系统 4
2.4 控制系统 7
2.5 层压机的分类特点与维护 7
第三章 层压机的控制系统设计 10
3.1 PLC的选型 10
3.2 设备装置选型方案 13
3.3 PID温度控制 13
3.4 PLC程序的编写 15
第四章 控制系统人机界面设计 25
4.1 触摸屏的选择 25
4.2 触摸屏与温控器与PLC的联机 25
第五章 总结 27
致谢 28
参考文献 29
参考文献
[1] PLC控制技术与应用 向晓东 清华大学出版社
[2] 液压与气动控制 曾文萱 机械工业出版社
[3] 现代PLC控制技术与发展(J); 精密制造与自动化;2006年03期 陈洁
[4] 层压机温度的现场测量与调整（J）；计量技术 张敏
[5] 太阳能光伏发电技术（M）；北京：北京出版社，2005，
