槟榔切片机的三维建模设计

 槟榔切片机的设计

1、选题依据
槟榔有广泛的医用价值,种子可入药,有杀虫、破积、下气、行水的功效,是我国名贵的“四大南药”之一。主治虫积,食积、气滞、痢疾、驱蛔、外治青光眼,嚼吃起兴奋作用。
  槟榔果实中含有多种人体所需的营养元素和有益物质,如脂肪、槟榔油、生物碱、儿茶素、胆碱等成分。槟榔具有独特的御瘴功能,是历代医家治病的药果,又有“洗瘴丹”的别名。因为瘴疠之症,一般都同饮食不规律、气滞积结有关,而槟榔却能下气、消食、祛痰,所以在药用性能上被人们广泛关注。市场前景很广阔。槟榔作为中药需要将其剖开、干燥再制成药品,但他表面坚硬形状不规则,因而对自动化剖切带来了一定的困难。
槟榔知识介绍:槟榔为棕榈科植物槟榔的成熟种子。槟榔常绿乔木,生于热带地区,常栽培于阳光充足、湿度大的林间地上。我国福建、台湾、广东、海南、广西、云南等地有栽培。11至12月将采下的青果煮沸4小时,烘12小时即得榔干。3至6月采收成熟果实,晒3至4日,捶破或用刀剖开取出种子,晒干,亦有经水煮,熏烧7至10月,待干后剥去果皮,取出种子,烘干者,称为榔玉。
槟榔种子呈扁球形或圆锥形,顶端钝圆,基部平宽,高1.5至3厘米,基部直径1.5至3厘米。表面淡黄棕色至暗棕色,具淡色网状纹理,基部中央有凹窝,旁有大形淡色种脐。质极坚硬,切断面可见大理石样纹理。气微,味微涩。以个大、体重、质坚、无破裂者为佳。槟榔作为深加工食品在我国湖南生产较多,在加工工艺当中要剖切、除核和点约等。已有槟榔切片机的专利,也生产过一些切片机的机器,但因机器不好用而未普及,目前仍采用手工切片的方法。我校有两届4组同学设计过槟榔切片机,其方案都不大一样。第一届陈曼等3位同学设计的机型基本完成整,但可行性较差;第二届李湘勤等于位同学在查阅了大量资料以后重新制定设计方案,设计了一种较完整的机型,但如果能考虑到机电一体化的因素则效果会更好。
2、论文(设计)的任务及要求
为了使槟榔切片效果更好,在切片的同时,还能把槟榔子完整的挖取出来,达到去核的效果。使得槟榔片可以做食品,槟榔子可以做药,充分利用槟榔果实的各部分。设计时需确定所切片的槟榔用于何处,是做为食品加工成槟榔干片还是用于约用,即切成什么规格等,调查清楚槟榔切片机的生产能力,还要弄清楚槟榔在刚采摘后切片好还是晒干后切片好。要求能考虑机电一体化结合的因素,把机器设计完整。

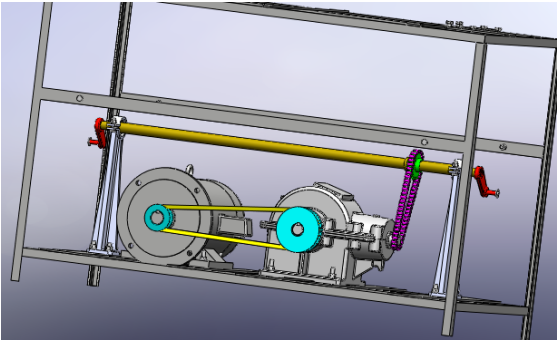

(1)机身及执行机构部分的设计。包括机架、料斗、进料机构、传动机构、切片机构、收集机构等。要求设计计算合理,设计出整个机构的三维造型图和二维平面图形,包括完整装配图(即一组视图、必要的尺寸、零件编号、标题栏、明细栏和技术要求),零件图的内容也要完整(即一组视图、完整的尺寸、技术要求和标题栏)。
(2)检测、控制接口机构。整台机器要实现对进料、切片和挖核的控制,选择合适的控制器,并进行相关的电子电路设计。
(1)  电动机选择的一般原则
电动机是最常用的原动机,根据电动机的不同工作原理,性能,用途,一般分为交流异步,交流同步和直流电动机三类。每一类产品又按其基座号(中心高或交流电动机定子铁心外径或直流电机电钮铁心外径)大小或功率大小分为大,中,小和微型电动机。其中的微型电动机还分为驱动电动机和控制电动机。
(2)  常规电动机的特性及选用
各类电动机基本上按照其适应的工作环境,性能,结构特征,励磁方式,冷却方式,介质和绝缘等级等,进行了产品的规模化和系列化。常规电动机的分类,特点和应用使用范围见下表。电动机选择的一般原则是:
a、满足设计对象的各种要求   如负载特性,工作制式,转速,加速度,起动,制动,过载能力及调速特性等。其中,负载特性和调速特性是选择电动机类型的主要依据,其他特性要求是选择型号的主要依据。
b、应有一定的备用功率    电动机的负载率应在70%~90%左右。在设计中也应防止选择功率过大的电动机,以免使电动机长时间处在低负荷工况,造成电动机功率低下的不利情况。
c、满足使用环境要求    电动机的结构形式和绝缘等级应满足环境温度的要求,保证电动机的安全运行。
4、应收集的资料及主要参考文献
1)与槟榔、槟榔切片等农业物料切片的文献资料和专利、相关的网站;
2)机械设计及机械零件设计手册、农业机械设计手册等;
3)其它的与机械设计和机电一体化(控制、传感、检测、接口等)相关的书籍。
参考文献

[1] 彭如恕,厉善元,周荣安.现代工程制图[M].北京:国防工业出版社,2006.9
[2] 傅水根.机械工艺基础(金属工艺学冷加工部分)[M].北京:清华大学出版社,1998
[3] 谢铁邦,李柱,席宏卓.互换性与技术测量(第三版)[M].武汉:华中科技大学出版社,1998.9
[4]Hindhede I, uffe. Machine Design Fundamentals :A Practical Approach. New York: Wiley,1983.
[5] 陈作模.机械原理(第六版)[M].北京:高等教育出版社,2001(2002重印)
[6] 李鸿文.材料力学(上、下册)[M].第三册(修订本).北京:高教育出版社,1992.9(2001重印)
[7] 黄靖远,垄剑霞,贾延林.机械设计学(第二版)[M].北京:机械工业出版社,2000.10(重印)
[8] 寇尊权,王多. 机械设计课程设计[M].北京:机械工业出版社,2006.10(2008.1重印)
[9]王先逵.机械制造工艺学[M].北京:机械工业出版社,1995.11(重印)
[10] 王宽福,冯丽云.焊接与化机焊接结构[M].浙江:浙江大学出版社,1991
[11]王焕庭,李茅华,徐善国.机械工程材料[M].大连:大连理工大学出版社,2000.5(2001.6重印)
[12] 周良德,朱泗芳.现代工程图学[M].湖南:科技出版社,2000.9
[14] 唐增宝.机械设计课程设计(第二版)[M].武汉:华中科技大学出版社,1999.3
[15] Mechanical Drive (Reference Issue).Machine Design.52(14),1980.
[16] 谈嘉祯.机械设计基础[M].北京:中国标准出版社,1994
[17] 清华大学金属工艺学教研室.工程材料及机械制造基础(Ⅱ)热加工工艺基础[M].北京:高等教育出版社,1998.重印
[18] 王秀珍.“机械学基础”综合训练 图册[M].北京:科学出版社,2002
[19] 王凡.实用机械制造工艺设计手册[M].北京:机械工业出版社,2008.5
[20] 濮良贵,纪名刚.机械设计(第八版)[M].北京:高等教育出版社,2006.5
[21] Rajput R K .Fundamentals of Mechanical Engineering. Katson Publ. House,1985.
[21] 大连理工大学工程画教研室. 机械制图(第五版)[M].北京:高等教育出版社,2003.8
