移动预压组机构的设计
预压组结构构思
此移动预压机构长6米，每1.5米设置一对转向相反的滚筒。当胶合板通过带传动后会通过移动预压组，此预压组会将胶合板压紧。此预压组的线速度为0.15m/s，与传动机构的速度比为1：2.5。需要在传动机构与移动预压机构连接处装一个传动比为2.5的降速装置。考虑到生产方便的需要，我们在两个滚筒之间设置一个千斤顶用于调节两个滚筒之间的距离，则预压组就可以压紧不同厚度的规定规格内的胶合板，将给生产带来很大的经济性和方便性。
4.2新型千斤顶主要结构及工作原理

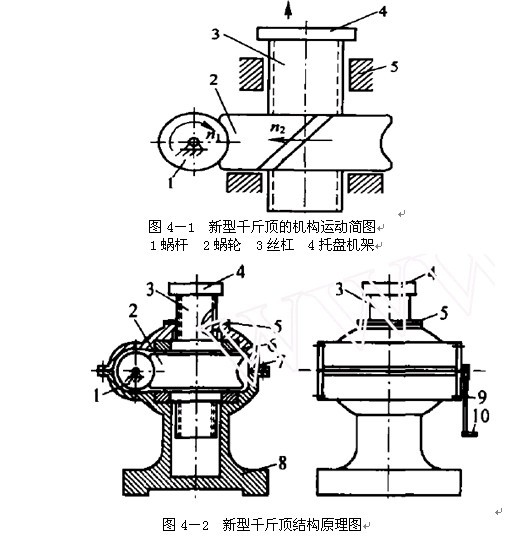

如图4－1所示新型千斤顶是由蜗杆1、蜗轮2、丝杠3、托盘4、上盖5、轴承6、上机壳7、下机壳8、转臂9、手柄10等组成
1 蜗杆 2 涡轮 3 丝杠 4 托盘 5 上盖 6 轴承 7 上机壳 8 下机壳 9 转臂 10 手柄
如图4－2所示，当用手摇动手柄10时，带动与转臂9固接的蜗杆1转动，推动蜗轮2慢速旋转，蜗轮2转动推动丝杠3作往复直线运动。丝杠3上固定托盘4，托盘4上面的重物在力的作用下往复直线运动。在丝杠3上对称开2条滑槽，在上机壳7的对应位置设置2个凸块，约束丝杠3与机壳只作相对滑动。千斤顶各部分的运动方向如图1所示。当手柄10顺时针转动时，推动重物向上移动。反之，向下移动。
4.3数据计算与推导
4.3.1传动数据计算
（1）蜗杆传动的传动比
i=n1/n2=z2/z1
式中 i—— 传动比
Z1 ——蜗轮头数
Z2——蜗杆头数
（2）蜗轮转角与丝杠位移之间的关系蜗轮转动一周，丝杠位移距离为Ｓ。
（3）蜗杆转角与丝杠位移之间的关系设蜗杆转角为 ，丝杠位移为h则
当蜗杆转动角度 时，根据式(2)可计算出丝杠位移距离h。
4.3.2力学分析
（1）理想状态
当手柄作用力为F时，则
(2)考虑机械效率
式中 L——转臂长
S——丝杠导程
——总机械效率
由上式可知，合理选则L、传动比i、S，就能满足Q与F比值大的设计目的，只要施以较小的力Ｆ就可推举很重的物体Ｑ。
