螺旋输送机机构的设计（说明书+CAD图纸）
摘 要
螺旋输送机广泛应用于粮食工业、建筑材料工业、化学工业、机械制造业、交通运输业等国民经济的各个部门。其主要用于输送各种粉状、粒状、小块状物料，在输送过程中也可以完成混合搅拌。水平式螺旋输送机利用带有螺旋叶片的螺旋轴的旋转，使物料产生沿螺旋面的相对运动，物料受到料槽或输送管壁的摩擦力作用不与螺旋一起旋转，从而将物料轴向推进，实现物料的输送。在水平输送机中，料槽的摩擦力主要是由物料自身重力所引起的。由于运用的广泛，某些型号的输送机已经标准化，如LS 型螺旋输送机。本次设计介绍了螺旋输送机的工作原理，分析了螺旋输送机的主要参数对其使用性能和输送能力的影响，阐明了螺旋输送机各设计参数的选择和确定原则及方法。
关键词：螺旋输送机；料槽；输送管
第一章 绪论
1.1本设计的目的及意义
目的：
A 通过设计熟悉机器的具体操作，增强感性认识和社会适应能力，进一步巩固、 深化已学过的理论知识，提高综合运用所学知识发现问题、解决问题的能力。
B 学习机械设计的一般方法，掌握通用机械零件、机械传动装置或简单机械的设计原理和过程。
C 对所学技能的训练，例如：计算、绘图、查阅设计资料和手册，运用标准和规范等。
D 学会利用多种手段(工具)解决问题，如：在本设计中可选择CAD等制图工具。
E 了解螺旋输送机的传动关系。
意义：
通过设计，培养自己理论联系实际的工作作风，提高分析问题、解决问题的独立工作能力；通过实习，加深自己对专业的理解和认识，为进一步开拓专业知识创造条件，锻炼动手动脑能力，通过实践运用巩固了所学知识，加深了解其基本原理。
1.2螺旋输送机的未来发展方向
A大运量、高速度、长使用寿命。高速度意味着高生产率，减少单位时间生产成本，磨损是现在螺旋输送机寿命的主要原因，减少物料与螺旋之间的摩擦系数，增减螺旋轴的耐磨性，改善物料的性能，可以较大程度提高螺旋输送机的使用寿命。
B低能耗机降低能量消耗，螺旋输送机的能源绝大部分都消耗在摩擦损失上。因此降低能源消耗是研究和设计螺旋输送机几代解决的难题和发展方向。
C智能化发展。未来的螺旋输送机应与电脑密切联系，适合程序控制，智能操作。物料的装卸、机器安装与维护都应能实现智能化管理。
D空间可弯曲输送。为了客服水平和处置螺旋输送机由于构造上的限制而只能直线输送物料的不足，近年来出现了可弯曲螺旋输送机，弹簧输送机等。另外其他各种螺旋输送机也应为了实现空间、可弯曲输送研制新的机型。
E组合复合化输送，向着大型化发展。使用螺旋输送机，结合各种连续输送机械，来完成复杂的物料输送。大型化包括大输送能力、单机长度和大输送倾角等几个方面。
F扩大使用范围。目前，螺旋输送机的使用范围手打限制，要扩大其使用范围，研究能在高温、低温条件下有腐蚀性、放射性、易燃性物质的环境中工作的，以及能输送炽热、易爆、易结团、粘性无聊的螺旋输送机。
G环保意识设计，减少污染，实现绿色设计的目标。传统的连续运输机械是敞开状态下的输送机物料的，在输送粉状、颗粒状物料时，物料散落飞扬，严重影响周围的环境，特别是在输送机水泥、化肥、矿石、谷物等粉末易飞扬物料时尤其严重。为了解决这个难题，无疑具有很大的优势和发展空间。
1.3螺旋输送机的作用
螺旋输送机是利用电机带动螺旋回转,推移物料以实现输送目的的机械,它能水平、倾斜或垂直输送,具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。本课题重点研究在与驱动装置的合理选择.驱动装置的合理给螺旋输送机的效率,稳定,安全性的提高大的作用.
1.4研究内容
本次毕业设计是关于输送机的设计。首先对输送机作了简单的概述；接着分析了输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。
目 录
第一章 绪论 1
1.1本设计的目的及意义 1
1.2螺旋输送机的未来发展方向 1
1.3螺旋输送机的作用 2
1.4研究内容 2
第二章 螺旋输送机的结构及工作原理 3
2.1螺旋式输送机的结构 3
2.2螺旋输送机工作原理 3
第三章 螺旋输送机的设计与参数选用 4
3.1螺旋输送机的设计方法 4
3.2螺旋输送机的设计计算 4
3.2.1输送物料的运动分析 5
3.2.2螺旋输送机设计参数的确定 7
3.2.3螺旋输送机外形及尺寸 13
3.2.4螺旋输送机外形长度组合及各节重量 14
3.2.5螺旋输送机驱动装置 14
3.2.6螺旋输送机轴承选择 19
3.2.7螺旋输送机进出料口装置 19
第四章 螺旋输送机的安装使用及维护 20
4.1螺旋输送机安装技术条件 20
4.2螺旋输送机的使用与维护 21
第五章 总结与展望 23
致 谢 24
参考文献 25

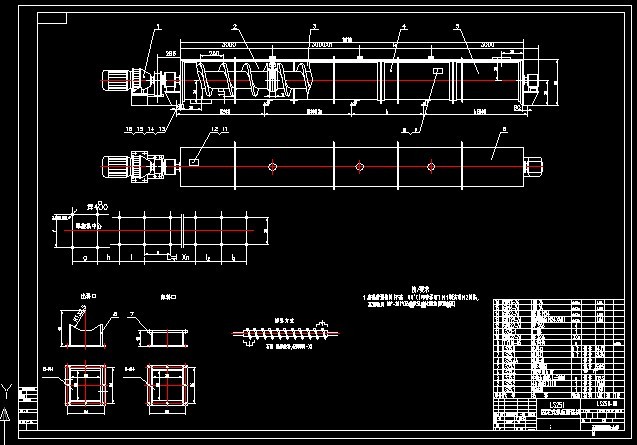

附录 CAD图纸 26
参考文献
1.徐灏主编 新编机械设计师手册 北京：机械工业出版社
2.吴相宪 王正为 黄玉堂 主编. 实用机械设计手册. 中国矿业大学出版社
3.濮良贵 纪名刚主编 机械设计 第七版 北京：高等教育出版社
4.廖念钊等编.互换性与技术测量.第四版.北京：中国计量出版社
5.刘元伟 付民爱 主编 物流机械 机械工艺出版社
6.罗毅 主编 物流装卸搬运设备与技术 北京理工大学出版社
7.张荣善 散料输送与贮存 化学工业出版社
8.张兴辉 运输机械设计选用手册 化学工业出版社
9.洪志明 连续运输机械 机械工业出版社
10.范祖尧 现代机械设备设计手册 机械工业出版社
11.黎佩琨 矿山运输及提升 冶金工业出版社
12.梁庚煌 运输机械手册 化学工业出版社
13.中国矿业学院 矿山运输机械 煤炭工业出版社
14.潘英 通用机械设计 中国矿业大学出版社
