具有挠性牵引构件的连续输送机械的设计
输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机。输送机可进行水平、倾斜和垂直输送，也可组成空间输送线路，输送线路一般是固定的。输送机输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛。
输送机的发展历程：中国古代的高转筒车和提水的翻车，是现代斗式提升机和刮板输送机的雏形；17世纪中，开始应用架空索道输送散状物料；19世纪中叶，各种现代结构的输送机相继出现。1868年，在英国出现了带式输送机；1887年，在美国出现了螺旋输送机；1905年，在瑞士出现了钢带式输送机；1906年，在英国和德国出现了惯性输送机。此后，输送机受到机械制造、电机、化工和冶金工业技术进步的影响，不断完善，逐步由完成车间内部的输送，发展到完成在企业内部、企业之间甚至城市之间的物料搬运，成为物料搬运系统机械化和自动化不可缺少的组成部分。
输送机械按使用的用途分可以分为散料输送机械和物流输送机械。1．散料输送机械(如:带式输送机\螺旋输送机\斗式提升机\大倾角输送机等)。带式输送机由驱动装置拉紧装置输送带中部构架和托辊组成输送带作为牵引和承载构件，借以连续输送散碎物料或成件品。带式输送机是一种摩擦驱动以连续方式运输物料的机械。应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。所以带式输送机广泛应用于现代化的各种工业企业中。在矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中，广泛应用带式输送机。它用于水平运输或倾斜运输。通用带式输送机由输送带、托辊、滚筒及驱动、制动、张紧、改向、装载、卸载、清扫等装置组成。输送带，常用的有橡胶带和塑料带两种。 橡胶带适用于工作环境温度-15～40°C之间。物料温度不超过50°C。向上输送散粒料的倾角12°～24°。对于大倾角输送可用花纹橡胶带。塑料带具有耐油、酸、碱等优点，但对于气候的适应性差，易打滑和老化。带宽是带式输送机的主要技术参数。托辊，分单滚筒（胶带对滚筒的包角为210°～230°）、双滚筒（包角达350°）和多滚筒（用于大功率）等。有槽形托辊、平形托辊、调心托辊、缓冲托辊。槽形托辊（由2～5个辊子组成）支承承载分支，用以输送散粒物料；调心托辊用以调整带的横向位置，避免跑偏；缓冲托辊装在受料处，以减小物料对带的冲击。滚筒，分驱动滚筒和改向滚筒。驱动滚筒是传递动力的主要部件。分单滚筒（胶带对滚筒的包角为210°～230°）、双滚筒（包角达350°）和多滚筒（用于大功率）等。张紧装置，其作用是使输送带达到必要的张力，以免在驱动滚筒上打滑，并使输送带在托辊间的挠度保证在规定范围内。带式输送机的技术优势，首先是它运行可靠。在许多需要连续运行的重要的生产单位，如发电厂煤的输送，钢铁厂和水泥厂散状物料的输送，以及港口内船舶装卸等均采用带式输送机。如在这些场合停机，其损失是巨大的。必要时，带式输送机可以一班接一班地连续工作。带式输送机动力消耗低。由于物料与输送带几乎无相对移动，不仅使运行阻力小(约为刮板输送机的1／3-1／5)，而且对货载的磨损和破碎均小，生产率高。这些均有利于降低生产成本。带式输送机的输送线路适应性强又灵活。线路长度根据需要而定．短则几米，长可达10km以上。可以安装在小型隧道内，也可以架设在地面交通混乱和危险地区的上空。根据工艺流程的要求，带式输送机能非常灵活地从一点或多点受料．也可以向多点或几个区段卸料。当同时在几个点向输送带上加料(如选煤厂煤仓下的输送机)或沿带式输送机长度方向上的任一点通过均匀给料设备向输送带给料时，带式输送机就成为一条主要输送干线。带式输送机可以在贮煤场料堆下面的巷道里取料，需要时，还能把各堆不同的物料进行混合。物料可简单地从输送机头部卸出，也可通过犁式卸料器或移动卸料车在输送带长度方向的任一点卸料。螺旋输送机俗称绞龙，适用于颗粒或粉状物料的水平输送，倾斜输送，垂直输送等形式。输送距离根据畸形不同而不同，一般从2米到70米。输送原理：旋转的螺旋叶片将物料推移而进行螺旋输送机输送。使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。结构特点：螺旋输送机旋转轴上焊有螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。 双螺旋输送机就是有两根分别焊有旋转叶片的旋转轴的螺旋输送机。说白了，就是把两个螺旋输送机有机的结合在一起，组成一台螺旋输送机。螺旋输送机旋转轴的旋向，决定了物料的输送方向，但一般螺旋输送机在设计时都是按照单项输送来设计旋转叶片的。当反向输送时，会大大降低输送机的使用寿命。斗式提升机利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。斗式提升机具有输送量大，提升高度高，运行平稳可靠，寿命长显著优点，其主要性能及参数符合JB3926----85《垂直斗式提升机》（该标准等效参照了国际标准和国外先进标准），牵引圆环链符合MT36----80《矿用高强度圆环链》,本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，如：煤、水泥、石块、砂、粘土、矿石等，由于提升机的牵引机构是环行链条，因此允许输送温度较高的材料(物料温度不超过250 ℃)。一般输送高度最高可达40米。2．物流输送机械(如:流水线,流水线设备,输送线,悬挂输送线,升降机,气动升降机,齿条式升降机,剪叉式,升降机,辊道输送机,升降机) 。输送机种类：大倾角输送机 波形挡边输送机 挡边隔板输送机，移动输送机 移动式输送机 水平移动式输送机，大倾角胶带输送机。输送机是彩瓦机械的配套设备，应用广泛。
输送机按有无牵引件来进行分类。具有牵引件的输送机一般包括牵引件、承载构件、驱动装置、张紧装置、改向装置和支承件等。牵引件用以传递牵引力，可采用输送带、牵引链或钢丝绳；承载构件用以承放物料，有料斗、托架或吊具等；驱动装置给输送机以动力，一般由电动机、减速器和制动器(停止器)等组成；张紧装置一般有螺杆式和重锤式两种，可使牵引件保持一定的张力和垂度，以保证输送机正常运转；支承件用以承托牵引件或承载构件，可采用托辊、滚轮等。具有牵引件的输送机的结构特点是：被运送物料装在与牵引件连结在一起的承载构件内，或直接装在牵引件(如输送带)上，牵引件绕过各滚筒或链轮首尾相连，形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路，利用牵引件的连续运动输送物料。这类的输送机种类繁多，主要有带式输送机、板式输送机、小车式输送机、自动扶梯、自动人行道、刮板输送机、埋刮板输送机、斗式输送机、斗式提升机、悬挂输送机和架空索道等。没有牵引件的输送机的结构组成各不相同，用来输送物料的工作构件亦不相同。它们的结构特点是：利用工作构件的旋转运动或往复运动，或利用介质在管道中的流动使物料向前输送。例如，辊子输送机的工作构件为一系列辊子，辊子作旋转运动以输送物料；螺旋输送机的工作构件为螺旋，螺旋在料槽中作旋转运动以沿料槽推送物料；振动输送机的工作构件为料槽，料槽作往复运动以输送置于其中的物料等。未来输送机的将向着大型化发展、扩大使用范围、物料自动分拣、降低能量消耗、减少污染等方面发展。大型化包括大输送能力、大单机长度和大输送倾角等几个方面。水力输送装置的长度已达440公里以上带式输送机的单机长度已近15公里，并已出现由若干台组成联系甲乙两地的“带式输送道”。不少国家正在探索长距离、大运量连续输送物料的更完善的输送机结构。扩大输送机的使用范围，是指发展能在高温、低温条件下有腐蚀性、放射性、易燃性物质的环境中工作的，以及能输送炽热、易爆、易结团、粘性物料的输送机
输送机的发展方向：未来输送机的将向着大型化发展、扩大使用范围、物料自动分拣、降低能量消耗、减少污染等方面发展。继续向大型化发展。大型化包括大输送能力、大单机长度和大输送倾角等几个方面。水力输送装置的长度已达 440公里以上。带式输送机的单机长度已近15公里，并已出现由若干台组成联系甲乙两地的"带式输送道"。不少国家正在探索长距离、大运量连续输送物料的更完善的输送机结构。扩大输送机的使用范围。发展能在高温、低温条件下、有腐蚀性、放射性、易燃性物质的环境中工作的，以及能输送炽热、易爆、易结团、粘性的物料的输送机。使输送机的构造满足物料搬运系统自动化控制对单机提出的要求。如邮局所用的自动分拣包裹的小车式输送机应能满足分拣动作的要求等。降低能量消耗以节约能源，已成为输送技术领域内科研工作的一个重要方面。已将1吨物料输送1公里所消耗的能量作为输送机选型的重要指标之一。减少各种输送机在作业时所产生的粉尘、噪声和排放的废气。
输送机优点及特点：TGSS系列水平刮板输送机分为普通性、密封型和特殊型三类。主要适用于粮油加工厂仓库、码头、轻工、酿造等行业输送各种原料、料坯等小颗粒状或粉状物料。不宜输送容量大于1t/m3的物料以及高温、高湿、腐蚀性物料或块状物料。
TGSS-50型水平刮板输送机是与胶带输送机、斗式提升机一样，刮板输送机也是一种具有挠性牵引构件的连续输送机械，可用于水平、倾斜和垂直方向输送散体物料，常用于粮油、饲料加工厂原粮、半成品及成品的输送，特别适用于油脂加工厂生产工艺中油料的输送和粮食仓库原粮的输送。
密封型水平刮板可用于浸出油厂输送含有易挥发、易渗溶剂的物料及其它易燃易爆的物料。其中，特殊型有双层刮板、油刮板、通风刮板等。
和其它刮板机相比，TGSS-50型水平刮板输送机的显著特点有以下几点：
1、该设备常用于水平输送颗粒和粉状物料，亦能在150角范围内作倾斜输送。因此，在单点进出料基础上，也可多点进料，多点出料，对输送有毒、易爆、高温和易飞扬的物料，改善工人操作条件和减少环境污染等方面有突出的特点；
2、该机具有整机寿命高、运行平稳、结构尺寸小、输送量大、能耗低、物料破损率低等特点；
3﹑结构简单，密封性好，进卸料装置简单，可多点进卸料，布置形式灵活，可同时多方向完成物料的输送；
4、导轨采用高密度耐磨塑料板或锰板，在机壳的侧面和底面均镶有耐磨性良好的锰材钢板，大大延长了使用寿命（选用）；
5、头、尾机壳及中间机壳均采用组装式结构，装、拆、检修、维护和更换衬板等简单易行；
6、链条采用焊接弯板链，模锻链，套筒滚子链等，性能可靠，强度高，拉力大，寿命长。
在TGSS-50型水平刮板输送机改进设计的时候，本文采用的绘图软件AutoCAD。AutoCAD是由美国Autodesk公司于二十世纪八十年代初为计算机应用CAD技术而开发的绘图程序软件包，它易于使用、适应性强、易于二次开发，经过不断的完善，现已经成为国际上广为流行的绘图工具。AutoCAD可以绘制任意二维和三维图形，并且同传统的手工绘图相比，用AutoCAD绘图速度更快、精度更高、而且便于个性，它已经在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，并取得了丰硕的成果和巨大的经济效益。而AutoCAD2004版本以它能在windows平台下更方便的更快捷的进行绘图和设计工作，以它更高质量和更高速度的超强图形功能、三维功能、internet功能，而为广大用户所喜爱并广泛流行。
AutoCAD不仅具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作；而且具有减小绘图量、缩短设计周期、易于建立和使用标准图库及改善绘图质量、提高设计及管理水平等一系列优点，并且能根据用户的指令迅速而准确地绘制出所需要的图形，具有易于校正错误以及大量修改图形而无需重新绘制的特点，而且能输出清晰、准确的图纸，是手工绘制根本无法比拟的一种高效绘图工具。它的多文档设计环境，让非计算机专业人员也能很快地学会使用。在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。
随着CAD基础理论和应用技术的不断发展，对CAD系统的功能要求也越来越高。设计人员不再仅仅满足于借助CAD系统来达到“甩图板”的目的，而是希望它能本质上减轻大量简单繁琐的工作，使他们能集中精力于那些富有创造性的高层次思维活动中。
以二维形式表达的工程图是工程技术人员反映其设计思想的语言，还包含着一些行业约定和简化，通过选择最合理的投影面、剖切位置、剖切方式来表达零件的几何和加工信息，具有简单、完整、准确等特点，这种以投影原理为基础的工程图能够表达的零件的复杂性几乎是无限的，人类近200年的使用充分证明了工程图表征零件的合理性。
由于二维CAD能很好的满足我的毕业设计绘图软件需求，因此我选择了二维CAD。
本毕业设计课题为水平干燥输送机设计，借助AutoCAD软件，先设计绘制图形，然后编制设计和制造工艺，通过车、铣床进行加工，从而实现零件的设计、制造一体化的图纸设计和图纸制造，具有相当大的实用价值和发展空间。
通过本次毕业设计，希望用AutoCAD软件把设计和制造为一体，并解决从设计到制造成型的一系列实际问题。
1.2本课题的设计目的和主要内容
机械类本科专业毕业设计是学校教学计划的最后一个重要环节；是学生综合素质与工程实践能力培养效果的全面检验；是衡量高等教育和办学效益的重要评价内容。毕业设计的目的是培养学生综合应用所学基础课、技术基础课、专业课知识和相应技能，解决机械设计问题的综合能力和创新能力，提高学生的综合素质和分析、处理问题的本领。
本课题拟通过设计一个型号的水平输送刮板机，完成机头段的设计和计算； 学习如何综合应用本专业的知识进行资料的查阅、方案的拟定和设备的具体设计，熟悉机械图样的绘制方法，熟练掌握计算机绘图的技能。通过此次设计，提高分析问题、解决问题的能力，培养认真、踏实、严谨的工作作风。
主要的设计内容：
设计TGSS-50型水平刮板输送机，设计产量220～300（t/h）（处理原料为破碎大豆），完成整体结构、传动装置、筒体部装、底座装置等零部件的设计、绘图，所有的图纸均采用计算机绘图。
1.3文章结构示意图及要完成任务

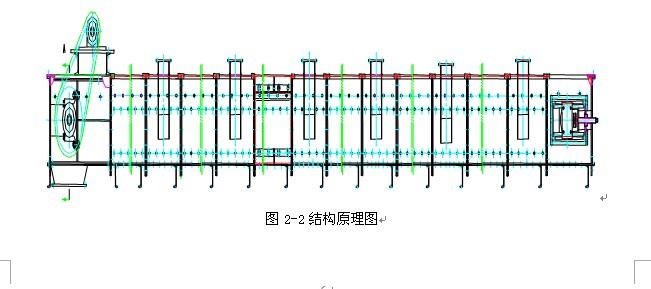

本设计总的时间约13周，设计部分主要为下面几个章节。第2章主要介绍了刮板输送机的主要结构和工作原理。第3章是根据已知参数后的计算。第4章主要介绍了传动的设计。最后几章是输送机的安装试车操作保养常见故障和排除。
