空气压缩机曲轴箱的加工设计
摘 要
空气压缩机曲轴箱由单件小批量生产拓展为成批生产，在制造工艺及专用设备方面，要对其进行改进，本毕业设计正是解决空气压缩机曲轴箱的加工工艺及提高生产效率，所以采用专机生产，并且配有专用夹具，这样可以大大缩短加工时间。
制定工艺规程时应追求技术上的先进性，又要考虑到企业资金问题。所以，在一定的生产条件下，在保证产品质量和快速响应市场需求的前提下，获得最好的经济是制定工艺规程的基本原则。
使用夹具能稳定地保证工件的加工精度 ，提高劳动生产率 ，减轻劳动强度。用夹具装夹工件时，能准确确定工件与刀具、机床之间的相对位置关系，可以保证加工精度。使用夹具装夹工件方便、快速，可显著地减少辅助工时；机床夹具采用液动夹紧装置，可以减轻工人的劳动强度。
关键词：空气压缩机；曲轴箱；加工工艺；专用机床
第一章 绪论
1.1设计背景
1640年在德国制成世界上第一台机械式真空泵，是现代空气压缩机械的鼻祖。空气压缩机是气源装置中的主体，它是将原动机（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。空气压缩机在日常生活领域、工业领域、食品和轻工业领域以及能源领域应用广泛。
常用的空气压缩机有活塞式空气压缩机，螺杆式空气压缩机，(螺杆空气压缩机又分为双螺杆空气压缩机和单螺杆空气压缩机)，离心式压缩机以及滑片式空气压缩机，涡旋式空气压缩机。另外还有凸轮式，膜片式和扩散泵等压缩机。

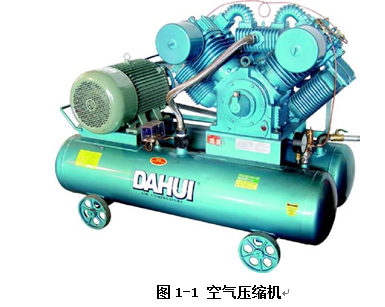

图1-1 空气压缩机
未来几年，空气压缩机市场有望快速扩大。活塞压缩机由于其在节能和环保方面的劣势，部分将会被滑片机和螺杆机取代，活塞机的市场份额将进一步萎缩，但一些特殊条件如高压状态，螺杆机还不能取代活塞机。在螺杆机市场上，无油螺杆机和螺杆机将是未来的热点。离心式压缩机尤其是小型离心机，其长期运行成本低、节能及环保等优点将更深入地被市场接受，应用范围有望继续扩张。随着石化、电力、橡胶和气体工业的持续发展以及环保要求的不断提高，隔膜压缩机市场会逐渐扩大。
本次设计是关于活塞式空气压缩机上用的曲轴箱，活塞式空气压缩机结构如图1-2所示：
图1-2 活塞式空气压缩机结构示意图
1-气缸；2-曲轴箱；3-曲轴；4-连杆；5-冷却水套；6-活塞；7-排气阀；8-进气阀。
1.2 设计内容
本设计主要为了使空气压缩机单件小批量生产扩大为成批生产，因此在制造工艺和加工设备上作一些技术改进，主要进行了以下工作：
首先对零件进行了分析，通过它的工作特点了解它的应具备的性能，其次对零件进行工艺规程设计，其包括确定生产类型；选择零件毛坯；拟定零件的机械加工工艺路线；选择基准，包括粗基准，精基准以及定位基准；选择零件表面加工方法；工序设计，包括确定加工余量；确定各工序所用机床及工艺装备，包括机床选择，刀具选择，确定切削用量和工时定额，包括确定切削用量，主轴转速，进给速度，被吃刀量，工时定额。
根据被加工零件的加工精度，零件特点，生产特点，生产批量，使用条件等要求确定组合机床的类型。
