某洗衣房20m3/h中水回用项目设计
中水处理回用
一、 概述
小范围生活污水的排放不仅带来了建筑物的内部污染，对水体也会造成水域富营养化。对水资源的使用来说是巨大的浪费。这些生活污水经过处理达标后达到规定的中水水质标准，可在一定范围内作为生活杂用水重复使用。对节约水资源，合理利用水资源具有积极的利益与经济效益。是一条可持续发展之路。
我公司在中水回用工程中具有成熟的经验，特推荐一套高效、经济、先进的中水处理工艺。
二、 适用范围
污水经过处理后可达到中水回用标准，可用于冲洗厕所、绿化、洗车、扫除等杂用。污水水质及中水回用标准如下表
编号 名称 原水（mg/L） 回用标准（mg/L）
1 BOD5 ≤200 <10
2 CODCr ≤300 <50
3 SS ≤200 <5
4 PH 6—9 6.5—9
5 色度 <30
6 臭 无不快感觉
7 游离余氯 管网末梢不小于0.2 mg/L
8 总大肠杆菌 <3(个/L)
9 细菌总数 <100(个/L)
三、 处理工艺流程
（1）处理工艺流程为：生活污水——化粪池——格删集水池——调节池——水解酸化池——接触氧化池——混凝沉淀——过滤——消毒——出水。
（2）工艺说明：
集水池：设有格栅，可去除污水中的软性纤维物及颗粒杂质，可防止堵塞水泵。
调节池：调节污水水质与水量，确保后级处理的稳定可靠，内设曝气装置。对降低COD、BOD有一定作用，起到预曝气作用。
水解酸化池：污水在水解酸化池内进行混合缺氧脱氮反应。内设软性填料确保生化处理效力。以厌氧细菌为主。
氧化池：大部分有机物在此得到降解和净化，好氧菌以填料为载体，在曝气作用下将水中的有机物分解成无机盐，达到净化目的。
沉淀池：分离剥落的生物膜与其他杂质。
过滤器：去除水中悬浮物为主，使水质得到澄清。
消毒池：采用二氧化氯消毒，防止细菌、病毒传播与水体再次变质污染环境。
四、 工艺特点
该工艺、设备成熟先进，占地面积小处理量大，出水水质稳定达标，运行成本低，管理方便。

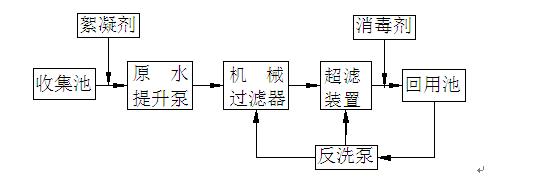

洗衣废水由业主自备的收集池收集。
原水提升泵提升原水并投加絮凝剂后入机械过滤器进行絮凝过滤，大部分的悬浮物和胶体通过絮凝反应生成体积较大的颗粒而被石英砂和无烟煤组成的多孔隙滤床拦截下来，滤后水进入超滤装置进行更彻底的过滤，使出水清澈，达到浑浊度小于1NTU，并投加消毒剂后达到回用要求。
处理出水流入业主自备的回用池。超滤膜和机械过滤器反冲洗水来至回用池。
2.1.1工艺说明
A. 原水由原水提升泵送入预处理系统,选择一台原水泵（备用需由建设方考虑）。
B. 为破坏原水中胶状物的电中性,使胶状物凝聚沉淀，采用在原水提升泵前投加絮凝剂，配合过滤器更有效地截留悬浮物和胶体。
絮凝剂粉末由溶液桶配制成一定浓度（2~5%），用计量泵进行投加。投加量为2~8mg/L，平均投加量4mg/L。
C. 采用石英砂和无烟煤组成多孔隙滤床，滤除原水带来的细小颗粒、悬浮物、胶体等杂质，以降低进水的浊度并作为超滤膜的保安过滤器。反洗以出水水质、时间或压力参数来控制反冲洗周期，满足反洗条件时停止运行进行反冲洗。自动控制由PLC设定过滤周期来控制运行。
选择一台过滤器。
D. 超滤是一种先进的膜分离技术。膜分离技术是一项被西方科技界称为21世纪最具发展潜力的高新技术，广泛用于物质的分离、浓缩和提纯。超滤装置是以毛细管式超滤膜为核心设计制造的，其超滤膜微孔可达0.01微米（十万分之一毫米）以下，因而过滤精度高。
采用中空纤维超滤膜过滤，滤除原水带来的更细小颗粒、悬浮物、胶体等杂质，以降低进水的浊度并保证过滤出水浑浊度＜1NTU。反洗以时间或压力参数来控制反冲洗周期，满足反洗条件时停止运行进行反冲洗。超滤装置采用全流过滤、频繁反洗的全自动连续运行方式。分为二套，并联运行，交替冲洗，每套装置设计产水量10m3/h，其运行情况为：运行30－60分钟，反冲洗60－90秒。气洗时间间隔为2-8小时。系统采用PLC控制。化学清洗频率大于
E. 反洗水泵的设计依据是为了满足机械过滤器和每套超滤装置反洗水量的要求。
F. 消毒的目的在于杀灭水中的微生物（病原菌、病毒等），防止水致传染病的危害和对设备的侵蚀。
本方案选用优氯净作杀菌消毒剂。它为白色结晶性粉末，有氯臭，含有效氯60～64%，化学性质稳定，易溶于水，水溶液呈弱酸性。配制的水溶液不能久放，应现配现用。作为一种广谱消毒剂，它广泛用于民用卫生、医疗卫生等行业。
优氯净粉末由溶液桶配制成一定浓度（2%），用计量泵进行投加。投加量为2~4mg/L，平均投加量3mg/L。
2.1.2控制说明
本回用处理系统为自动运行，由PLC可编程控制器检测收集池和回用池的液位和设定的冲洗时间来控制原水泵、冲洗水泵、加药计量泵的启停。
膜化学清洗由管理人员定期进行。絮凝剂和优氯净消毒液为保证使用效果由管理人员一天配制一次。
药品配制及注入方式：药品配制是根据药品溶液箱发出的药液低位警报及运行人员进行操作；药品注入开启根据系统实行自动开启，而对于进水水质的变化可由人工调节计量泵行程调节。
2.1.3安装说明
1) 本系统安装面积：设备间适宜安装空间为长8米，宽3米，高3.5米。机房可采用砖混结构，由需方自行于设备就位前按照相关卫生要求建造好。安装场地应保持空气的流通，且空气中不得含有有毒有害的气体和粉尘。机房内宜设深度不小于500mm，宽度不小于500mm的地沟，地沟应设格栅盖。排水沟应能很好地将废水排出机房。地面平整，地面及排水沟均有3‰坡向排水方向。若设备置于地下室，室内应有集水坑并有自动排水设施。
2) 设备间内的室温应控制在5℃~40℃。
3) 为方便原水提升泵的控制及吸水，设备间宜紧靠收集池和回用池。
4) 机房内应备有不低于10KVA的三相五线制380V动力电源和220V的照明电源。
5) 进入设备间的通道尺寸为：宽＞1.6米，高＞2米。
本系统请勿安装于下述场所：有油烟、导电性尘埃、腐蚀性气体、可燃性气体的场所，暴露在高温、有强烈振动、冲击的场所。
1项目基本情况
原水为洗衣房废水，拟通过净化处理后回用于洗衣用水。
2工艺方案概述
浙江德安新技术发展有限公司，针对此原水，提出对洗衣房废水进行过滤、消毒的回用处理设计方案，以便供用户比较、选择和决策用。
目 录
1项目基本情况 - 2 -
2工艺方案概述 - 2 -
2.1工艺设计 - 2 -
2.1.1工艺说明 - 2 -
2.1.2控制说明 - 3 -
2.1.3安装说明 - 4 -
3．设备投资表 - 4 -
4运行费用 - 5 -
