基于UG铲板油缸的装配设计
摘要：本毕业设计综合了三年以来的学习内容，重点放在建模绘图设计和装配设计上，这几部分内容也是我们机械专业相对来说比较重要的一部分 ，在完成毕业设计的同时，可以温习和巩固所学过的知识，检查自己的欠缺的知识，对不会的内容重新学习。本次毕业设计选取铲板油缸零件， 依据零件分析的结果，对铲板油缸使用UG进行了三维造型设计， 并对其中的零件进行装配设计 。
关键词： 零件工艺分析 UG三维造型 装配设计
Shovel suet cylinder assembly design
Abstract： The graduation project combines the learning content in three years, focusing on Modeling design and Assembly design, The part is a part of our mechanics are relatively important,At the same time of complete the graduation design, You can review and consolidate what they have learned knowledge,Check their lack of knowledge,Not content to learn .The graduation design select shovel suet cylinder parts,Based on the analysis of the parts ,Suet to shovel cylinder using UG three -dimensional modeling design ,and some parts in assembly design .
Keywords:The size analysis,UG three-dimensional modeling,Assembly design
第一章 绪论
1.1 课题的研究意义
铲板油缸即液压缸，液压缸是输出力和活塞有效面积及其两边的压差成正比的直线运动式执行元件。它能将液压能转换成机械能。液压缸基本上由缸筒和缸头、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。
铲板油缸是装配型零件 ，通过这次的毕业设计，我不但可以复习学过的关于装配方面的一些知识，同时还可以进一步了解装配方面设计的内容。装配设计是非常精细的，它要求我们要有非常严谨认真的学习和工作态度，并且有足够的耐心去查阅相关的资料。在完成装配设计的同时，此次毕业设计还要求我完成铲板油缸的ＣＡＤ／ＣＡＭ，我通过我们学习过的ＵＧ软件完成的，ＵＧ软件很实用，我也想多个机会再把这个软件学好，所以，这次毕业设计 ，应该会对我本人有个很大的影响。
本次铲板油缸的毕业设计主要完成以下内容：
（1）铲板油缸的零件工艺分析

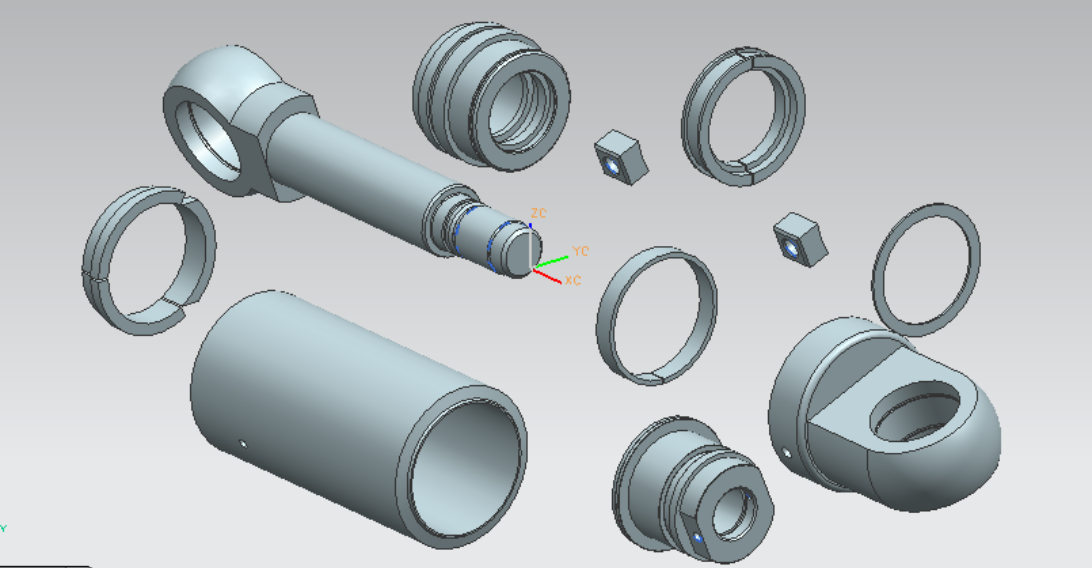

（2）铲板油缸的三维造型
（3）铲板油缸的装配分析
（4）结论
获得的研究成果如下
论文、图纸、装配工艺过程卡片
目录
摘要 III
第一章绪论 1
1.1课题研究的意义 1
第二章活塞杆的工艺分析 2
2.1读图和审图 2
2.2活塞杆功用 2
2.3活塞杆的工艺过程 2
2.3.1毛坯种类的选择 3
2.3.2机床的选择 3
2.3.3刀具的选择 3
2.3.4加工余量的选择 6
2.3.5切削用量的选择 7
2.3.6工艺路线的确定 7
2.3.7 加工 9
2.4本章小结 10
第三章铲板油缸的装配设计 12
3.1铲板油缸的分析 12
3.1.1铲板油缸的运动原理及运动仿真 12
3.1.2铲板油缸的组成及其功用 13
3.1.3 油缸零件的材料及分析 15
3.2铲板油缸的装配 15
3.2.1缸体的装配 15
3.2.2油缸的装配 17
3.3本章小结 19
结论 20
参考文献 21
致谢 22
参考文献：
1）孙燕华主编（2006.8） 《 机械制图》机械工业出版社
2）姜敏凤主编（2006.6） 《工程材料及热成型工艺》高等教育出版社
3）孙本绪，熊万武编的《 机械加工余量手册》 国际工业出版社
4）过小容主编（2009.4） 《UG三维造型与数控加工编程实例精解》辽宁科学技术出版社
5)倪森寿，吕伟文编的《机械技术基础》人民邮电出版社
6)倪森寿主编的《机械制造工艺与装备》化学工业出版社
7）顾京主编的第二版《现代机床设备》化学工业出版社
