螺纹轴的数控编程与加工设计

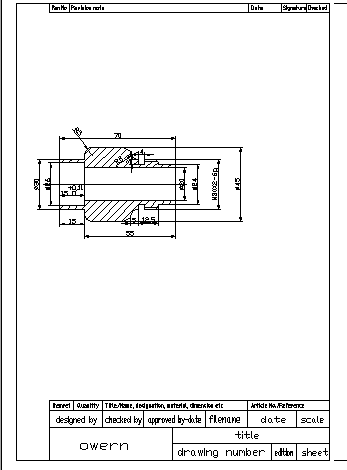

课题：螺纹轴的数控编程与加工（注：备选工件即各选题的图样，如图a所示）
目的：通过对螺纹轴的设计，使设计者能综合运用所学的专业理论知识解决实际工作中遇到的问题。
一、制定零件加工工艺文件：
（1）零件加工工艺规程
要求根据零件结构特征，选择零件加工方式，确定每道工序所使用的机床型号和规格;选择毛坯类型和大小,制定零件加工工艺路线,图示每道工序的工件定位夹紧方法并编制加工工序卡。
（2）对数控加工工序内容还要求编制数控加工工步内容等;
要求会正确选择选择刀具类型、规格和结构以及切削参数的确定。
（3）需数控加工的工序还需设定工件坐标系并用图示法填在工件安装和零点设定卡片内.
（4）确定刀号和填写数控刀具明细表
二、数控加工程序的编制
要求1、画出每把刀具加工运动轨迹
2、编程坐标点计算并将各坐标值在每把刀具轨迹图中标出（要求用CAD画）
3、用记事本文件形式编写零件加工程序
三、零件建模、后置处理、模拟加工和程序生成
可任选一种造型软件根据图纸建模，后进行参数设置、后置处理利用、模拟加工和程序生成,结果以文件形式保存。
四、轨迹仿真和实物加工
选择手工编制的程序，要求在仿真软件上进行轨迹仿真和零件加工。并以文件形式保存
五、毕业设计应交以下资料：
零件加工工艺规程
毛坯图；
数控刀具明细表；
图示工件坐标系建立位置及各基点坐标值（CAD图示）；
图示每把刀具的加工路线设计并标有尺寸和坐标点值；
零件加工程序清单（使用华中数控系统的指令编程）；
零件三维造型效果
仿真加工轨迹、刀具、工件、加工零件效果图、有仿真测量效果图形文件，工程文件等软盘资料。
