基于轴承支座零件工艺及工装设计
摘要
本次设计的题目是轴承支座和对零件的加工还有夹具设计。本次设计先要绘图用CAD，对零件图寸公差，行为公差，技术要求进行完整的分析。了解了图纸的每一个参数以后开始对零件的结构功用进行分析，确定出合理的毛坯类型，毛坯材料与毛坯尺寸。判断出零件的生产类型。
然后选择加工机床，现在加工刀具的直径，加工刀具的材料以及量具的选择。然后才能编写能够加工具体加工零件的工艺制作规程，确定出加工基准和加工顺序。然后为了提高劳动效率，设计了一套钻孔夹具，夹具设计的主要内容为定位元件的设计，导向结构与夹紧结构的设计。在设计钻床夹具的时候，尽量选择标准件。
【关键字】轴承支座；工艺制作规程；夹具设计
Abstract
The title of this design is shaft support and parts processing as well as fixture design. This design first to draw with CAD, part drawing tolerance, behavior tolerance, technical requirements for a complete analysis. After knowing each parameter of the drawing, the structural function of the part is analyzed, and the reasonable blank type, blank material and blank size are determined. Determine the production type of the parts.
Then choose the machine tool, the diameter of the cutting tool, the material and measuring tools. Then we can write the process rules for machining specific parts, and determine the processing benchmark and processing sequence. Then in order to improve the work efficiency, a set of drilling fixture is designed. The main content of the fixture design is the design of the positioning element, the design of the guide structure and the clamping structure. When designing jigs for drilling machines, choose standard parts as far as possible.
Keywords:bearing support;Process preparation rules;fixture design
绪论
设计主要设计针对的是轴支座，围绕轴支座展开对零件的设计加工还有夹具的设计。在设计之前我先用cad绘制了设计需要的图纸，方便进行设计。然后对零件的切削尺寸，毛坯余量零件图寸公差，行为公差，技术要求进行分析。熟悉了解每一张图纸
然后选取加工的零件刀具进行综合分析。先选择加工的机床和刀具。选择刀具材料和量具。在夹具选择的时候，综合了零件整体的工艺要求。然后编写具体的加工工艺过程，确定加工过程。
2 零件的造型
2.1 零件造型的软件介绍
本次使用的设计软件是UG，UG是一种交互式三维软件，是德国的原创技术。根据查阅网络资料可以值得UG软件适用于夹具的设计。比如焊接夹具，钻床夹具或者是铣床夹具。在设计夹具的过程中，所使用的气缸，定位销等都是标准件，可以使用UG标准库一键调用，然后利用UG自带的命令完成其他的设计即可。
UG除了可以做夹具设计外还可以塑胶模具和冲压模具的设计，塑胶模具中使用的插件多为胡波外挂或者是UG自带的注塑模具向导功能，可以快速的调入模架，调入模具的运水，螺钉等标准件。
UG软件使用最广泛的是UG自动编程，可以对车床，铣床，钻床，线切割，五轴加工中心等设备进行程序的编制，刀路轨迹的仿真等。通过近几日在腾讯课堂和百度传课等网站观看专业培训编程视频课程，可以知道大多数设计师在UG编程中使用的插件为星空工具箱。初次之外UG里面还有钣金功能，装配功能，运动仿真功能等。
在UG绘制图的过程中，使用的命令其实是不多的，常见的命令有拉伸，因为机械加工中的零件很少有曲面，都是方方块块的。然后就是布尔运算中的求和求差指令，这个指令也是非常常用的。然后经常用的还有钻孔，倒圆角，倒斜角等命令。
总而言之，在UG绘图的过程中，对软件的操作并不需要很强，只要对零件组成，图纸的分析条理清楚，就可以绘制出完整模型。如果机械读图的能力并不是很强，可以先把在CAD平面图中看到的所有尺寸都绘制出来。这样在进行思考。

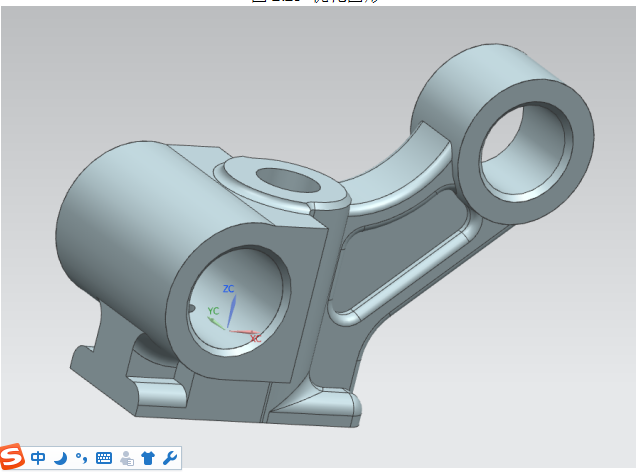

2.2零件的造型过程
本次设计已经有了CAD图纸，为了减少UG建模的任务量，可以利用CAD里面的线条进行三维图纸的绘制。
首先做的第一步就是检查CAD里面的线条是否完整，CAD里面的线条是否为一比一。这样才能保证三维图纸的正确。
通过检查轴承支座的CAD图纸，发现尺寸没有错误，CAD线条链接平顺，圆弧过渡位置没有多余的线条。
这样就在CAD里面删除图框，尺寸公差，表面粗糙度符号，设计基准，技术要求等。然后保存为英文名称的文件备用。
目 录
绪 论 1
二 零件的造型 3
2.1 零件造型的软件介绍 3
2.2零件的造型过程 3
3轴承支座的机械加工工艺规程设计 6
3.1.零件的工艺分析及生产类型的确定 6
3.2 选择毛坯种类，绘制毛坯图 7
3.3 选择加工方法，制定工艺路线 9
4专用夹具设计 21
4.1 问题的提出 21
4.2 夹具设计 21
设计小结 25
参考文献 26
致谢 27
外文翻译 28
参考文献
[1] 机械零件设计手册［M］，机械工业出版社，1998.9，2003
[2] 邱怀宣．机械设计第四版［M］．北京：高等教育出版社，2004
[3] 孙学强．现代制造工艺学［M］．北京：机械工业出版社，2000
[4] 张宪．插铣法的特点与应用［J］．工具展望，2004，4：12
[5] 邹勇. 机械设计基础[M]，机械工业出版社，2000
[6] 吴拓．现代机床夹具设计［M］．北京：机械工业出版社，2010
[7] 倪森寿．机械制造工艺与装备[M]．北京．2006，机械工业出版社
[8] 机械设计手册[M]．北京． 1995.10 ，机械工业出版社
[9] 陈立德．机械设计基础[M]．北京．2005，机械工业出版社
[10] 机械零件设计手册[M]． 北京．机械工业出版社
[11]艾兴.切削用量简明手册[M].北京:机械工业出版社，1995.9
[12]李益民.机械制造工艺设计简明手册[S].哈尔滨工业大学：机械工业出版社，1996.7
[13]梁春鸿. 数控技术在机械加工中的应用及其发展前景[J]. 中国高新技术企业,2015,05
[14]王新荣 王晓霞.机械制造工艺及夹具设计[M].哈尔滨工业大学出版社
[15]黄楚鹏. 数控机床和数控技术的发展及未来趋势[J]. 科技视界, 2014
[16]吴义荣, 林雨. 我国机床夹具现状、发展趋势及对策[J]. 锻压装备与制造技术, 2005
[17]李庆寿.机床夹具设计[M].北京：机械工业出版社，1984
[18]邹青.机械制造基础[M]. 机械工业出版社，200.8
[19]孟少农.机械加工工艺手册[M].北京:机械工业出版社，1991.9
[20]王伯平.互换性与测量技术基础（第二版）[M].北京：机械工业出版社，2004.4
[21]Norton,R.l.,Design of Machinery机械装置的设计,McGraw-Hill,1992
[22]Dimmarogonas,A.D．,Machine Design for Manufacturing制造机械设计, McGraw-Hill,1998
