深沟球轴承（中型）径向游隙测量仪设计
摘要
本次设计主要是根据深沟球轴承（中型）径向游隙测量仪设计,根据现代自动化控制原理而设计的。是一台针对深沟球轴承的综合测量机械，能够实现深沟球轴承从外圈、内圈、钢珠的单体到轴承径向游隙测量体的步骤。解决了由于手工径向游隙测量带来的诸如清洁度、径向游隙测量精度和锈蚀等许多问题。设计的仪器要能够达到国家标准要求的精度，能够实现深沟球轴承（中型）径向游隙的测量，在生产线上用于中小型轴承检验。要求快捷、操作简单、对工作环境要求低，能在生产车间环境下正常使用。
1.设计方案的选择。
2.重要零件的结构设计与计算。

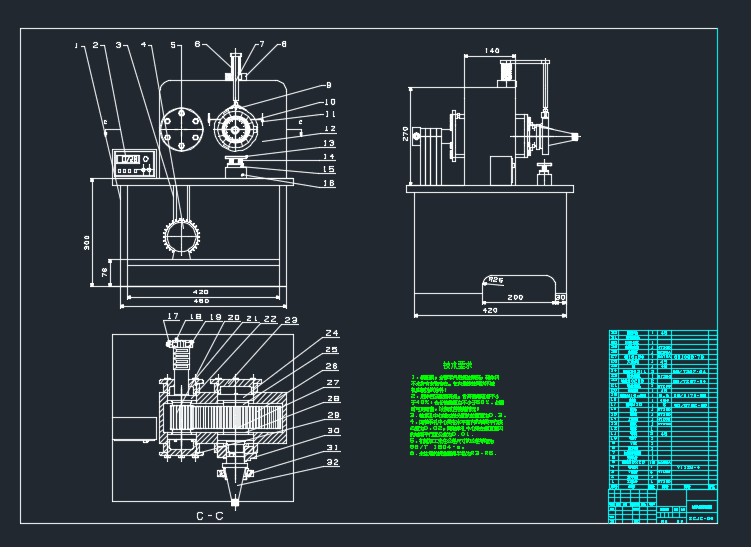

3.测量仪总图设计。
4.部分零件图。
关键词：入钢珠 分钢珠 保持器 检测装置 传送装置
Abstract
This is designed according to the deep groove ball bearing assembly of every steps, according to the modern automation control principle and design. Is a for deep groove ball bearings comprehensive assemble mechanical, can realize deep groove ball bearing outer ring and inner circle, from the monomer to bearing steel assembly body steps. Solve the manual assembly due to bring such as cleanness and assembling accuracy and rust and many other problems. This machine is a lot of using PLC control hydraulic pneumatic components movement, institution is more complicated. This design is a pointer to the mechanical structure parts design, basically have the following several parts:
1, into the steel-ball device,
2, points steel-ball device,
3, into the retainer and keep device assembly device,
Key word: Into the steel Points steel-ball keeper proofing unit transport unit
目录
第一章 前言 3
第二章 总体方案的设计 4
2.1 轴承的径向游隙测量方法 4
2.2 深沟球轴承径向游隙测量机的总体设计 9
第三章 径向游隙测量机构及检测装置的详细设计 11
3.1 入钢珠机构的设计 11
3.2 分钢珠机构设计 13
2.3 入保持器结构的设计 15
3.4 保持器组合机构的设计 19
3.5 铆接装置的设计 20
3.6 翻转机构的设计 29
3.7铆接检查结构的设计 29
3.8 轴承传送装置的设计 30
表3.5 电动机参数 34
第四章 机器调整及日常维护和保养 39
4.1 机器调整 39
4.2 日常维护及保养 39
第五章 结论 40
参 考 文 献 41
致谢 42
第一章 前言
轴承可以说是工业之母，只有高品质的轴承，才能使机器正常转动，并且充分发挥其性能，由此可以看出高精密全自动轴承径向游隙测量机显得更加重要。
但是在我国目前的轴承生产企业中，多数的轴承径向游隙测量还停留在手工工作阶段，比如说内外环的分选、保持器的压铆和润滑油的注入等等手工操作的。但是随着科学技术的不断发展，技术的不断提高，对轴承的清洁度、噪音、游隙、转矩、抗锈蚀能力等要求也越来越高。所以，径向游隙测量的机械化和自动化也逐渐被重视起来。
在整个径向游隙测量过程中，手工径向游隙测量清洁度的问题难以解决，所以轴承的质量很难让人满意。目前，国外的轴承径向游隙测量基本都是机械化操作，减少用人量，以降低成本。
滚动轴承的技术水平和质量直接影响到主机的工作性能和质量。在轴承工业的发展中，制造技术的变革十分重要。滚动轴承作为一种多工序、连续大批量生产的标准产品，其制造方式又有其特殊性。从滚动轴承各零件加工设备、工艺方面看当前国内轴承制造技术的现状及其发展趋势，在当今社会，各生产企业间的竞争愈演愈烈。为了使企业立于不败之地，提高铲平的质量，在广大市场份额的同时，一直努力追求着产品利润。产品质量和成本一直是企业所要解决的核心问题。在此过程中，径向游隙测量是其中极其重要的一环。
在现代制造业中，径向游隙测量时间占制造时间的40%~60%，径向游隙测量工作量约占整个产品制造工作量的20%~70%，实际生产中广泛存在着各种复杂的径向游隙测量任务。径向游隙测量生产自动线上，当前多采用传统机械构件控制的自动机，这类机器结构复杂，制造困难，机械效率低，柔性差，不适用于现代的多品种、小批量生产。PLC控制技术在机械产品中的应用，使传动机械产生了巨大的变革并焕发出新的活力。
