变速器轴承外壳工艺卡 钻5×5-φ10.5锪平φ19
零件为“跃进”牌汽车第二轴变速器轴承外壳，零件通过Φ80h8定位，利用凸缘上的5-Φ10.5mm的孔连接变速箱上Φ80h8端面压在装于第二轴上的轴承外圈上使之轴向固定。Φ24H8孔与Φ8孔上支承装于该零件C面上的里程表轴，该齿轮与第二轴端上的大斜齿轮啮合将运动传于里程表轴，使里程指针转动完成记数与指示的功能。
目 录
第一章 前言 ………………………………………………………………4
第二章 零件的分析…………………………………………………………4
2.1 零件的工艺分析………………………………………………………5
第三章 工艺规程设计…………………………………………………………5
3.1毛培的制造形式的确定……………………………………………………5
3.2 基面的选择…………………………………………………………………5
3.3 制定工艺路线………………………………………………………………6

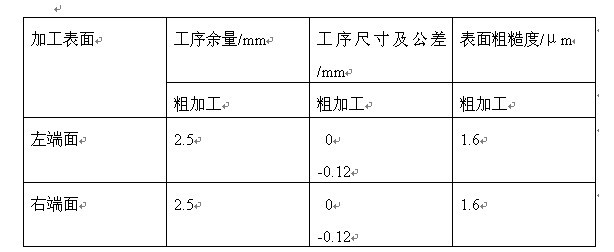

3.4机械加工余量、工序尺寸及毛坯尺寸的确………………………………7
3.5确定切削用量及基本工时…………………………………………………13
第四章 夹具的设计……………………………………………………………14
4.1 工件的定位…………………………………………………………………14
4.2 确定对刀元件………………………………………………………………15
结束语…………………………………………………………………………16
致谢……………………………………………………………………………17
参考文献 ………………………………………………………………………18
参考文献
1，《〈机制工艺与装备〉课程设计指导书》 韩邦华主编. 无锡职业技术学院, 2006
2,《机床夹具设计》 哈尔滨工业大学编 上海:上海科学技术出版社, 1983
3,《机械制造技术》 吴慧媛主编 西安:西安电子科技大学出版社,2006
4,《机械制造基础》 吴安德主编 北京:高等教育出版社, 2003
5,《机械设计基础》 陈立德主编 北京:高等教育出版社, 2004
6,《机械制造工艺学》 徐嘉元 曾家驹主编 北京:机械工业出版社, 1999
7,《机制工艺及装备》 倪森涛编 北京:化学工业出版社, 2003
8,《机械制造工艺设计手册》 王绍俊编 北京:机械工业出版社, 1987
