基于90915-10001滤清器的模具设计（说明书+CAD图纸）
摘 要
本文首先详细介绍了机油滤清器的相关知识，以及部分零件的模具装配。从滤清器的密封板模具和纸芯上端盖模具的作用，到细节化的模具组成、加工工序、原理。
关键词：滤清器 密封板模具 纸芯上端盖模具
第一章 滤清器简介
发动机有空气、机油、燃油三种滤清器，一般称作“三滤”。它们分别担负发动机进气系统、润滑系统和燃烧系统中介质的过滤。空气滤清器位于发动机进气系统中，它是由一个或几个清洁空气的过滤器部件组成的总成。其主要作用是滤除将要进入气缸的空气中有害杂质，以减少气缸、活塞、活塞环、气门及气门座的早期磨损。
机油滤清器位于发动机润滑系统中。它的上游是机油泵，下游是发动机中需要润滑的各零部件。其作用是对来自油底壳的机油中有害杂质进行滤除，以洁净的机油供给曲轴、连杆、凸轮轴、增压器、活塞环等运动副，起到润滑、冷却、清洗作用，从而延长这些零部件的寿命，机油滤清器按结构分有可换式、旋装式、离心式；按在系统中的布置可分为全流式、分流式。机油滤清器所使用的过滤材料有滤纸、毛毡、金属网、非织造布等。
八十年代以前，国发动机使用的机油滤清器多为可换式。此种结构的滤清器是将滤芯及其它零件，如弹簧、密封圈等放入一个金属外壳内，通过拉杆将外壳滤芯等与一个金属滤座连接固定。它的好处是使用成本低，只需定期保养更换滤芯即可。不足之处在于密封点过多，保养更换滤芯可能漏装零件，容易造成漏洞，而且更换费事。自八十年代初期，蚌埠滤清器总厂，在国内首家从意大利引进旋装式滤清器生产线以来，旋装式滤清器逐步为国内主机厂认可选用。此种滤清器的特点是内部设有止回阀、旁通阀、密封点只有一个，整体更换，大大提高了密封性，且易于更换，其滤芯材料多采用进口滤纸，因此过滤效率高，流量阻力小，寿命长。现国内轿车全部采用此种结构形式的机油滤清器，绝大部分微型车以及大、中、小型客车，轻型、中型载货车以及部分重型载货车和农用车都采用了旋装式机油滤清器。离心式机油滤清器有一个转子套在一支轴上，并有两个喷射方向相反的喷嘴，当油进入转子从喷嘴上出来时，转子便飞快地转动，使转子体内的油得到清洁，油中的杂质被离心甩到转子内壁上，喷嘴出来的油流回到油底壳。离心式机油滤器的特点是性能稳定，结构可靠，没有需要更换的滤芯，只要定期拆卸转子，清洁沉积在转子壁上的污垢又可重新使用。其寿命可与发动机等同。它的不足在于结构复杂，价格较高、笨重等，对使用人员有较高的技术要求。全流式机油滤清器，如前所述可换式、旋装式、分流离心式等，对进入系统的全部机油进行过滤。分流式滤清器只过滤机油泵供油量的5%-10%的机油。分流式机油滤清器都是精滤器，它一般与全流式联用。小功率的发动机大多只采用全流式滤清器，功率较大的柴油机多采用全流加分流过滤装置。
目 录
摘要…………………………………………………………………………………I
第一章 滤清器简介……………………………………………………………1
第二章 丰田系列简介…………………………………………………………3
第三章 机油滤清器的作用原理和滤芯品种……………………………5
3.1机油滤清器的作用……………………………………………………………
3.2机油滤清器的过滤原理及分类………………………………………………
3.3机油滤清器的特性…………………………………………………………
3.4机油滤清器的滤芯品种………………………………………………………
第四章 机油滤清器的构造……………………………………………………8
第五章 90915-10001滤清器主要结构说明………………………………9

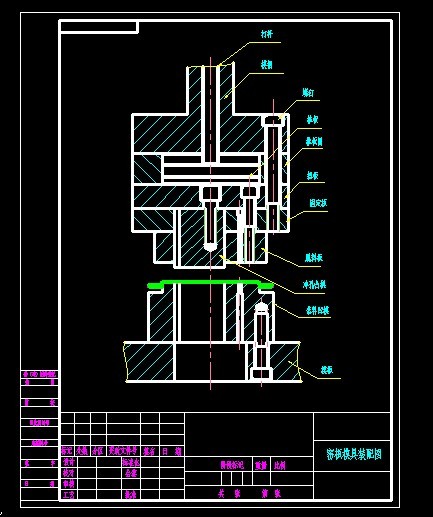

第六章 密封板和纸芯上端盖模具…………………………………….13
结语………………………………………………………………………………..
参考文献…………………………………………………………………………..
致谢………………………………………………………………………………..
参考文献
主要参考了《滤清器技术选编(设计 工艺 材料)》和《模具设计与制造简明手册》
