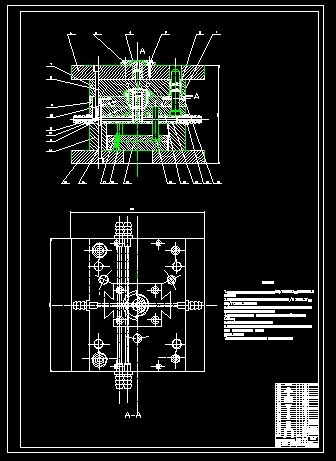

机油盖注塑模具设计（说明书+CAD图纸）
摘要:
本文分为两大部分, 第一部分是机械结构的设计, 内容包括塑料注塑模具的工作原理及应用, 设计准则以及产品的见解. 塑料注塑模具的设计计算, 包括模具结构设计, 注射机的选用, 浇注系统设计等方面. 第二部分是介绍CAD/CAM在模具上的应用, 包括CAXA制造工程师, ＣＡＸＡ实体设计，ＡutoCAD.
关键词：
CAD/CAM, 塑料，注塑模，注塑机
任 务 书
一、设计题目：
二、设计依据：1、生产纲领：大批量生产
2、产品零件图
3、国家有关注射模具设计标准
三、设计要求：
一）成形的模具能自动脱模
1、 选择所用注射机
2、 合理选择总体设计方案，在满足生产效率的条件下，力求结构设计简单紧凑，工艺性好、经济性好。
3、 为了经济地生产注射模具，要熟悉国家有关标准，尽量选用标准零部件，或利用大量已被加工至接近合格尺寸的标准零部件。
4、 对模具总体设计中所涉及到非标准零件要进行适当设计。
二）模腔的计算机辅助设计/制造
1、用三维CAD软件构建零件的实体模型
要求所构建的模型美观、无错误。
2、合理选择分模面，对所构建的模型正确分模。
3、 CAM软件对上下模型腔进行铣削模拟加工，生成刀具路径。需确保所生成的刀具路径能完善地加工出上下模腔，不允许有粗劣的刀路，必须保证加工精度。
要求：（1）较好地构建加工辅助线、面。
（2）确定合理的粗、精加工工序数。
（3）对每道加工工序，正确地选择加工方法，并正确地选择刀具和加工参数，如刀具半径、刀具转速、进给速度、走刀刀距、走刀方向、切削深度等。
（4）查看刀具路径，能从中发现三维造型或加工中的错误，并进行修正。
4、 对所生成的刀具路径进行模拟仿真。
5、 对刀具路径进行后置处理，生成NC文件。
目 录
第1章 注塑模具设计………………………………….1
第一部分 机械部分………………………………...5
第2章 零件材料的选择及材料性能…………………5
第3章 塑料注射成型模具的设计……………………7
第4章 浇注系统的设计……………………………….9
第5章 成型零部件的设计……………………………13
第6章 导向机构设计………………………………….17
第7章 推出机构设计………………………………….19
第8章 抽芯机构设计………………………………….20
第9章 冷却系统的设计……………………………….23
第二部分 CAD/CAM设计……………………....25
第10章 CAD/CAM部分……………………………….25
参考文献
1、 申树义、高济编。塑料模具设计。北京：机械工业出版社，1999
2、 陈万林等编。使用塑料注射模具设计与制造。北京：机械工业出版社，2000
3、 党根茂、骆志斌、李集仁编。模具设计与制造。西安：西安电子科技大学出版社，2001
4、 冯炳尧、韩泰荣、蒋文森编。模具设计与制造简明书册。上海：上海科学技术出版社，1999
5、 马晓湘、钟均祥主编。画法几何及机械制图（第二版）。华南理工大学出版社，1998
6、 周开勤主编。机械零件手册（第四版）。高等教育出版社，1998
7、 廖念钊、莫雨松、李硕根、杨兴骏编，互换性与技术测量（第四版）中国计量出版社，2000
8、 塑料模具设计手册编写组编。塑料模具设计手册。北京：机械工业出版社，1984
9、 王焕庭、徐善国主编。机械工程材料。大连：大连理工大学出版社，2000
