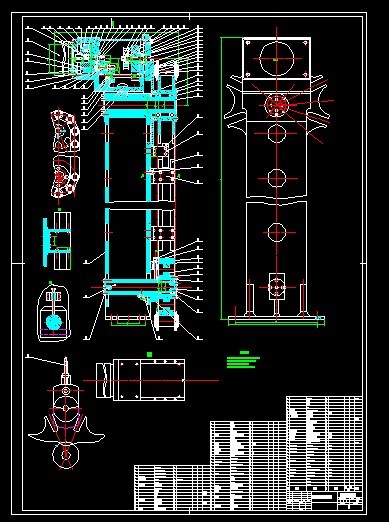

中型加工中心的刀具库系统的设计(说明书+CAD图纸）
摘要
加工中心的自动换刀系统一般由刀库和刀具交换机构组成，目前这种换刀方法在数控
机床上应用的最为广泛，该自动换刀系统的主轴箱内只有一个主轴，所以主轴不见具有足
够刚度，因而能够满足各种精密加工的要求。另外，刀库存放着很多的刀具，可以进行复
杂零件的多工序加工，明显地提高了数控机床的适应性和加工效率。
对加工中心刀库管理、运行，这些功能是PLC 来完成的，通过接口与主控装置进行信
息交换，以达到协调一致。由于PLC使用方便，操作灵活，价格低廉，在数控机床领域的
被越来越广泛的应用。
关键词 刀库；换刀系统；PLC
绪论
毕业设计是我们学完了全部课程之后的一次全面的综合性的练习，是我们在校期间最
后一次作业和考试，是检查我们能否运用所学的基础课理论和专业课知识的最有效的形
式，是对我们进行的最好的一次训练。
加工中心的自动换刀系统一般由刀库和刀具交换机构组成，目前这种换刀方法在数控
机床上应用的最为广泛，该自动换刀系统的主轴箱内只有一个主轴，所以主轴部件具有足
够刚度，因而能够满足各种精密加工的要求。另外，刀库存放着很多的刀具，可以进行复
杂零件的多工序加工，明显地提高了数控机床的适应性和加工效率，这种刀具库系统特别
适合加工中心的使用。
带刀库的换刀系统的整个换刀过程比较复杂，首先应把加工过程中所需要使用的全部
刀具分别安装在标准刀柄上，在机外进行尺寸调整之后，按一定的方式放入刀库，换刀的
时候，按照刀具编号在刀库中进行选刀，并由刀具交换装置从刀库和主轴上去出刀具进行
交换，将新刀装入主轴，把从主轴上取下的刀具放回刀库，存放刀具的刀库一般都具有比
较大的容量，刀库可安放在主轴箱的侧面或者上方，也可以单独安装在机床以外作为一个
独立部件，由搬运装置运送刀具，这种换刀方式的整个过程中动作较多，换刀时间较长，
系统复杂，可靠性差。
对加工中心刀库管理、运行，这些功能是PLC 来完成的，通过接口与主控装置进行信
息交换，以达到协调一致。
提高可编程控制器的运行速度，来满足数控机床高速加工的要求，新型的PLC具有专
用的CPU，基本指令执行的时间可达到0.2us/步，编程步数达到16000 步以上，利用PLC
的高速处理功能，使CNCPLC之间有机的结合起来，满足数控机床运行中的各种时控要求。
由于PLC使用方便，操作灵活，价格低廉，在数控机床领域的被越来越广泛的应用。
