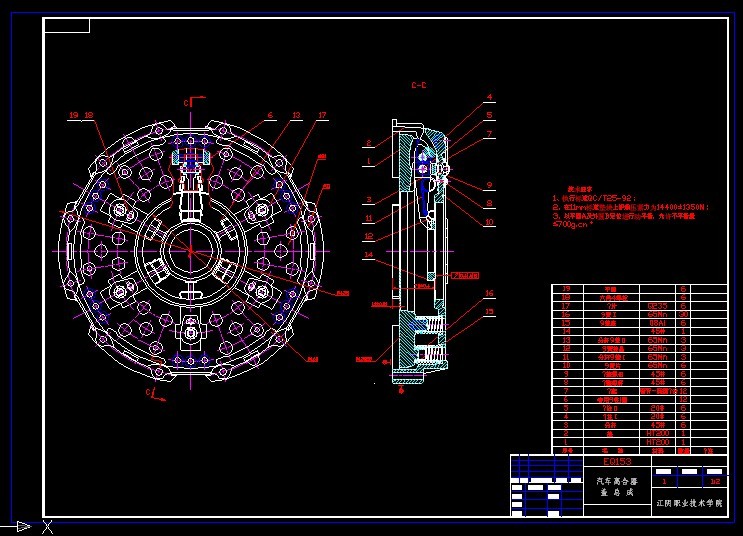

汽车（EQ153）离合器的设计（说明书+CAD图纸）
摘要
本文从分析汽车传动系的发展状况起端，叙述汽车离合器的发展及未来趋向，指出离合器产品应具有的功能和对产品设计的基本要求。
本文着力介绍离合器及其操纵系统的结构知识，设计理论和方法，及离合器的故障分析与排除等。主要介绍离合器的结构形式，工作特性，结构的选型等。主要阐述了离合器（EQ153）从动盘设计，压盘的设计，离合器盖的设计，分离杆等的设计。
关键词： 从动盘 压盘 离合器盖 分离杆
目 录
摘要 …………………………………………………………I
引言 …………………………………………………………II
第一章 汽车离合器 ………………………………………1
1．1 概述 …………………………………………………………1
1．2 汽车离合器的基本作用 ……………………………………1
1．3 离合器的分类与基本要求 …………………………………2
第二章 离合器零件的结构选型及设计计算 ……………4
2．1 从动盘总成 …………………………………………………4
2．1．1 从动盘总成设计……………………………………4
2．1．2 从动盘结构与组成…………………………………4
2．1．3 从动盘摩擦材料……………………………………5
2．2 压盘与离合器盖 …………………………………………6
2．2．1 压盘设计……………………………………………6
2．2．2 离合器盖设计………………………………………6
2．3 离合器的分离装置 …………………………………………6
2．3．1分离杆结构型式的选择………………………………6
2．3．2分离杆的设计…………………………………………6
2．3．3 分离杆的材料与热处理………………………………8
2．4 弹簧的设计 …………………………………………………8
第三章 离合器常见故障的判断与排除 …………………9
3．1 离合器打滑……………………………………………………9
3．2 离合器分离不彻底…………………………………………10
3．3 离合器发抖…………………………………………………11
3．4 离合器发闯…………………………………………………12
3．5 离合器异响…………………………………………………12
3．6 离合器踏板自由行程忽高忽低……………………………12
第四章 离合器的正确使用与维护………………………14
4．1 离合器的正确使用…………………………………………14
4．2离合器的维护…………………………………………………14
参考文献…………………………………………………15
结论………………………………………………………16
致谢………………………………………………………17
第一章 汽车离合器
1．1 概述
以内燃机作为动力的机械传动汽车中,无论是AMT或MT，离合器都作为一个独立的部件而存在。虽然发展自动传动系统是汽车传动系的发展趋势，但是有人指出：根据德国出版的2003年世界汽车年鉴，2002年世界各国114家汽车公司所生产的1864款乘用车中，手动机械变速器车款数为1337款；在我国,乘用车中自动挡车款式只占全国平均数的26.53%；若考虑到商用车中更是多数采用手动变速器，手动挡汽车目前仍然是世界车款的主流(当然并不排除一些国家或地区自动挡式车款是其主流产品)。谈到未来，考虑到传动系由MT向自动传动系过渡，采用AMT技术其产品改造较为容易，因此AMT技术是自动传动系统有力的竞争者。可以说，从目前到将来离合器这一部分将会伴随着内燃机一起存在，不可能在汽车上消失。
1．2 汽车离合器的基本作用
离合器是汽车传动系的组成部件之一，在以内燃机为动力的汽车机械传动中，它通常装在发动机飞轮的后端，传动系通过它与发动机相联系，即其主动部分与发动机飞轮连接，从动部分与变速器相连接。在汽车行驶中，驾驶员为了适应同使用情况（如起步、换挡、制动、停车）的需要，常常要频繁地踩下、松开离合器踏板，使发动机与传动系暂时分离，以中断动力传递，随后又使之逐渐接合，以便传递动力。
由此可见，汽车有起步、进入正常行驶、变速、制动直至最后停车的整个行驶过程中，离合器都在起作用。
1. 使发动机与传动系平顺地接合，以保证汽车起步平稳
汽车起步前，驾驶员首先启动发动机，待发动机达到正常的怠速
运转时（约300~500r/min），踏下离合器踏板，切断发动机与变速器的动力传递，然后将变速器挂入一挡，然后使离合器逐渐接合，与此同时，逐渐加大油门，使发动机的转矩由小到大地通过离合器传递给传动系其他装置，最终传递给驱动车轮，直至达到能完全克服行驶阻力，使汽车由静止缓慢地加速前进，实现平稳起步。
2. 在换挡时，将发动机与传动系分离，减少变速器中齿轮之间的冲击，便于换挡
换挡前，通过离合器切断发动机与变速器间的动力传递，便于使原用挡位的啮合副脱开；挂挡时，通过离合器，可较容易地使得啮合的齿轮副圆周速度趋向相等（同步），从而实现顺利换挡并减小其冲击。
3. 限制传动系所承受的最大扭矩，防止传动系过载
在紧急制动时，可以同时使离合器处于分离状态免除发动机反作用于传动系的惯性力矩；即使在不分离的情况下，也可依靠离合器主动部分和从动部分可能产生的相对运动来限制所传递的转矩，从而防止传动系过载。
1．3 离合器的分类与基本要求
全套离合器应由两部分组成:离合器和离合器操纵。
就摩擦式离合器本身而言,按其功能要求，结构上应由下列几部分组成:主动件、从动件、压紧弹簧和分离杠杆。
盖总成通过螺栓安装到发动机的飞轮上，飞轮和压盘为主动件，发动机的转矩通过这两个主动件输入。飞轮和压盘之间为从动盘总成，它作为从动件通过摩擦接受由主动件传来的输入扭矩，并通过其中间的从动盘花键输出转矩。压紧弹簧通过压盘把从动盘总成紧紧压在飞轮上，形成工作压力。当发动机带动飞轮和压盘一道旋转时，通过压盘上压紧弹簧产生的工作压力所形成的摩擦力，带动从动盘总成旋转，完成转矩的输出。
摩擦式离合器结构类型较多，且可有许多组合。
离合器的结构型式可以不相同，但在使用上它的基本要求是一致的，它们应该是：
(1) 能可靠地传递发动机的最大扭矩；
(2) 接合过程要平顺、柔和，使汽车起步时没有抖动和冲击；
(3) 分离时要迅速、彻底；
(4) 离合器从动部分的转动惯量要小，以减轻换挡时变速器齿轮轮齿的冲击并方便换挡；
(5) 高速旋转时具有可靠的强度，应注意平衡并免受离心力的影响；
(6) 应使汽车传动系避免共振，具有吸收振动、冲击和减少噪声的能力；
(7) 操纵轻便，工作性能稳定，使用寿命长。
以上这些要求中最为重要的是使用可靠、寿命长以及生产和使用中的良好技术经济指标和环保指标 。
所谓使用可靠，指的是离合器机构或零部件在预定期内一直能正常工作。这意味着在使用中要注意保养，其耗费的劳动量也要尽量小。这就取决与制造和装配质量、结构设计和使用状况。很多情况下，离合器不能可靠工作就是和不完善的技术保养，零部件缺少必要的润滑和调整有关。
高的技术经济指标指的是具有高性能质量的离合器且有相对便宜的价格。这主要由结构设计、制造工艺和生产组织管理等方面予以保证；减少零件数目,采用通用化、系统化设计和大批量生产，都有利于提高离合器的技术指标。
所谓环保，就是希望离合器工作时不产生有害的粉尘和不良的气味。因为要求车身或飞轮外壳全封闭是不可能的，也是不恰当的，因此只能从离合器上着手解决。离合器粉尘来源于从动盘总成摩擦片的磨损。以石棉基为原料的摩擦材料，其粉尘特别有害人体健康，应尽量避免使用。
参考文献
[1] 徐石安,肖德炳,刘伟信.《离合器》（汽车设计丛书）. 北京: 人民交通出版社,1981
[2] 林世裕主编. 《膜片弹簧与碟形弹簧离合器的设计与制造》. 南京: 东南大学出版社,1995
[3] 汽车工程手册编辑委员会,《汽车工程手册:基础片》.北京: 人民交通出版社, 2001
[4] 张洪欣 《汽车设计》 北京：机械工业出版社，1995
[5] 刘惟信，《机械最优化设计》 北京：清华大学出版社，1994
[6] 葛安林 ,《车辆自动变速理论与设计》 ，北京：机械工业出版社 1998
[7] 雷雨龙 《机械式自动变速器起步过程控制》 机械工程学报2000
[8] 朱燕生 《机械零部件及机构优化设计原理与使用说明》 北京机械工业出版社1987
[9] 赵健 《电控机械式自动变速器中电控系统的研究》 中国农业大学2001
[10] 张自华 《汽车离合器的结构与维修》 北京 国防工业出版社 1998
