卧车法兰输出轴(FLZ1003)的加工工艺设计与CAM仿真
摘要:本文针对卧车法兰输出轴的加工工艺设计与CAM仿真进行分析,结合了实际生产要求,制订了输出轴的加工工艺顺序,以及各方面的要求,编制了卧车法兰输出轴的工艺过程卡和工序卡。

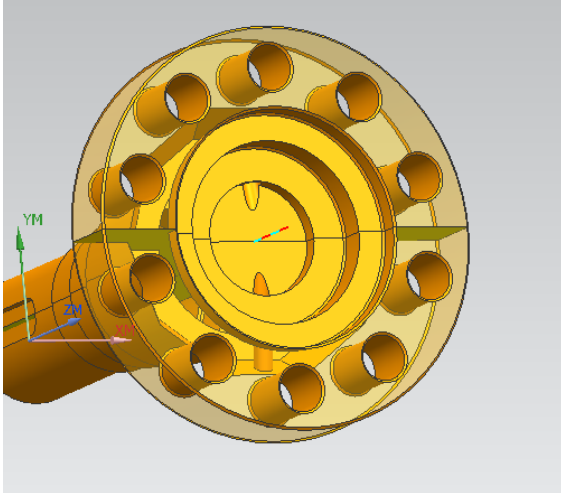

针对零件的车削加工工艺的编制,根据数控车床车削的工艺,来确定零件图的尺寸,毛坯测定、工艺分析、机床刀具选择、切削用量选择、加工余量。慎重的选用了刀具,最后再导出CAM的仿真程序。本文章涉及到有输出轴的平面制图,以及输出轴的UG三维建模以及各类程序的后置处理。其中最为关键的是输出轴,然后需要制订 加工工艺,做出三维建模 :CAM仿真。
第一章:绪论
1.1课题研究的意义
此次课题研究在于如何运用自己在学校三年来所学到的专业知识,以及巩固和加深自己的能力。可以在以后上班的时候能够灵活运用这些知识来进行操作。而且现如今精密零件的加工与制造已经成为当今社会不可缺少的一部分,现如今数控加工技术也为企业与国家的加工技术的精度更上一层楼,同时数控加工也更为方便。
1.2课题研究的主要内容
此次课题的主要内容对我大学三年所学知识运用较为广泛,通过三年的学习我学会了如何运用自己的知识来进行零件的加工及制造。并且使用了我大学三年所学到的许多专用知识《零件制造工艺与装备》,机械设计基础,数控加工工艺与CAM技术,UGNX三维建模等等。这样可以灵活运用自己的知识,通过实践来完成对输出轴的设计与加工。根据所选课题绘制零件图,1.绘制毛胚图,2拟定出工艺路线,制作一工艺过程卡和工艺卡,3.各项工序的设计以及其工艺的计算制作出工序卡),最后4:夹具的设计,CAM的编程。以此一系列的工作了解数控加工工艺过程以及建模和制造加工。
