壳件模具设计.
由于塑件为盖壳类零件,比较大,中间没有孔。但在盖壳的内部有两个勾角,该零件为标准回转类零件。总体来说成型比较简单不须设置斜导柱的抽芯机构。但需要用斜撑结构,成型盖壳内部的勾角。

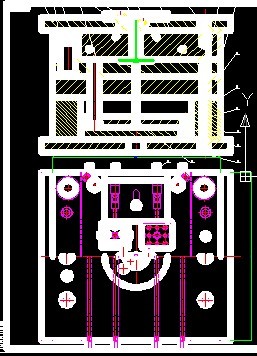

设计思路:该产品比较大,总体分析不是难成型。唯一的难点在于该产品的内勾角上,只要采取斜撑抽心机构,完全可以实现成型。这样既方便加工,又方便装配。模具采用一模两穴,为了不影响产品的外观,此处采用潜伏式浇口,潜伏浇口的好处:潜伏式浇口优越与其他浇口,对产品的外观的影响比较小,而且可以实现自动化加工。适合模具要求比较高,批量比较大的场合。
工作过程:首先合模,然后注塑机填充塑料,保压一段时间,开模,动定模分开,塑件在斜撑及抱紧力的作用下留在动模,在注塑机的推出机构的作用下推板上行,推动顶针和斜撑,顶针上行推动塑件同时斜撑上行做斜向上的运动,塑件在顶针和斜撑的共同的作用下,脱模,然后再次合模,顶针和斜撑在复位杆,和复位弹簧的作用下复位。从而行程一个注塑流程。
