ZL30E.5-1A箱体工艺及镗孔夹具设计与数控编程 此次夹具设计的目的是培养学生运用机械制造工艺学及有关课程的知识,结合生产
实习中实践知识,独立地分析和解决工艺问题,初步具备设计一个零件的工艺规程的
能力。还能使学生学会拟定夹具设计方案,完成夹具结构设计,提高结构设计能力。
而且用到一些电脑绘图,所以对的能力提高很有帮助。内容:ZL30E.5-1A箱体的工艺规程
镗孔夹具设计

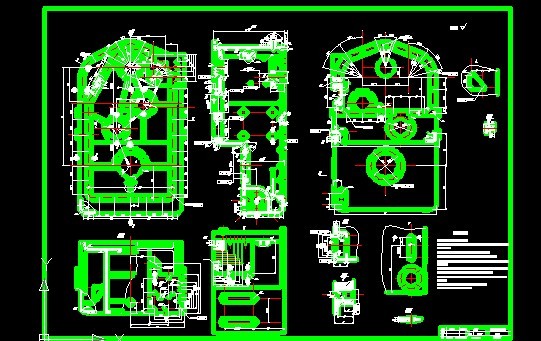

要求:完成箱体的零件图
编写箱体的加工工艺
绘制箱体的工艺卡
设计一套镗孔夹具装配图
绘制夹具体零件图
编写数控加工程序
技术指标:生产批量:5000件/年 主要参考文献:
[1] 东北重型机械学院.机床夹具设计手册[M].上海:上海科学出版社,1992.
[2] 谢家瀛.组合机床设计简明手册[M].北京:机械工业出版社,1998.
[3] 邹青.机械制造工艺学课程设计指导书[M].北京:机械工业出版社,2006.
[4] 黄鹤汀,吴善元.机械制造技术[M].北京:机械工业出版社,2008.
[5] 于光国,马俊,张兴发.机床夹具设计[M].重庆:重庆大学出版社,1998.
[6] 韩鸿鸾.数控铣床和加工中心的编程与操作实例[M].北京:中国电力出版社,2006.
