马自达ABS系统故障诊断
摘要:本文主要介绍马自达汽车防抱死制动系统的定义、结构组成及工作原理分析,同时还介绍ABS系统的电子控制部分的组成和原理,轮速传感器,液压控制装置的组成和原理;并能进行控制电路的分析以及各种故障的分析诊断。
ABS(Anti-locked Braking System)防抱死制动系统,它是一种具有防滑、防锁死等优点的汽车安全控制系统,现代汽车上大量安装防抱死制动系统,ABS既有普通制动系统的制动功能,又能防止车轮锁死,使汽车在制动状态下仍能转向,保证汽车的制动方向稳定性,防止产生侧滑和跑偏,是目前汽车上最先进、制动效果最佳的制动装置。ABS系统主要由传感器、电子控制装置和执行器三个部传感器:
车速传感器
检测车速,给ECU提供车速信号,用于滑移率控制方式

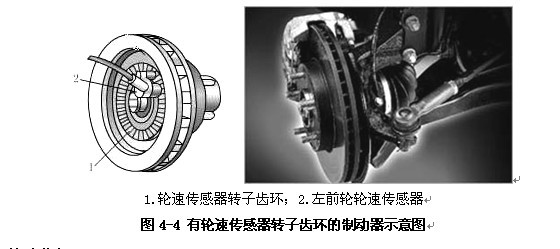

轮速传感器
检测车轮速度,给ECU提供轮速信号,各种控制方式均采用
减速传感器
检测制动时汽车的减速度,识别是否是冰雪等易滑路面,只用于四轮驱动控制系统
执行器
制动压力调节器
接受ECU的指令,通过电磁阀的动作实现制动系统压力的增加、保持和降低
液压泵
受ECU控制,在可变容积式制动压力调节器的控制油路中建立控制油压;在循环式制动压力调节器调节压力降低的过程中,将由轮缸流出的制动液经蓄能器泵回主缸,以防止ABS工作时制动踏板行程发生变化。
ABS警告灯
ABS出现故障时,由EUC控制将其点亮,向驾驶员发出报警,并由ECU控制闪烁显示故障代码
ECU
接受车速、轮速、减速等传感器的信号,计算出车速、轮速、滑移率和车轮的减速度、加速度,并将这些信号加以分析、判别、放大,由输出级输出控制指令,控制各种执行器工作分组成:
关键词: ABS系统 组成 原理 控制电路
目 录
1.毕业实践任务书-------------------------------------------------------------(3)
2. 毕业设计论文摘要 ------------------------------------------------------(4)
第一章 ABS系统简介 ----------------------------------------------(5)
第一节 ABS历史及发展---------------------------------------(6)
第二节 ABS系统相关-------------------------------------------(6)
第三节 ABS系统工作原理--------------------------------------(8)
第二章 马自达汽车及ABS简介---------------------------------(11)
第一节 汽车马自达企业简史-----------------------------------(12)
第二节 马自达ABS组成及工作原理-------------------------(13)
第三节 马自达ABS工作大概流程----------------------------(17)
第三章 马自达ABS系统诊断及常见故障-----------------------(20)
第一节 马自达ABS维修基本内容-----------------------------(20)
第二节 马自达轮速传感器常见故障-------------------------(21)
第三节 马自达电磁阀继电器电路故障诊断----------------(22)
第四节 马自达 ABS 控制部件的拆装------------------------(22)
第五节 马自达ABS系统使用注意事项---------------------(27)
参考文献----------------------------------------------------------------(28)
Anti-lock Braking System----------------------------------------(29)
参考文献:
1 张豫南编著。汽车防抱死制动系统ABS结构原理与维修,中国物质出版社,1996。
2 汪立亮 杨昌明编著。汽车电控系统故障诊断检修实例。金盾出版社2002。
3 马自达M6维修手册2005编及汽车专业英语。
