基于Global silver classic SR515三坐标测量机检测与分析443705-1涡轮增压器的设计
摘 要
三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟。三坐标测量机的功能是快速准确地评价尺寸数据，为操作者提供关于生产过程状况的有用信息，这与所有的手动测量设备有很大的区别。将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，经计算求出被测物体的几何尺寸，形状和位置。
本次课题主要基于Global silver classic SR515三坐标测量机检测与分析443705-1涡轮增压器过程来阐述的，主要完成以下内容：①介绍Global silver classic SR515三坐标测量机的组成结构及其测量原理；②用Global silver classic SR515三坐标测量机检测443705-1涡轮增压器的相关尺寸；③有关Global silver classic SR515三坐标测量机的一些注意事项。
关键词：Global silver classic SR515三坐标测量机；工作原理；测量过程
第一章 绪 论
三坐标测量机是近40年发展起来的一种高效率的新型精密测量仪器。它广泛地应用于机械制造、电子、汽车和航空航天等工业领域中。它可以进行零件和部件的尺寸、形状及相互位置的检测。如箱体、导轨、涡轮和叶片、缸体、凸轮、形体等空间型面的测量。此外，还可以用于划线、定中心孔、光刻集成电路等，并可对连续曲面进行扫描及制备数控机床的加工程序等。由于它的通用性强、测量范围大、精度高、效率好、能与柔性制造系统相连接，已成为一类大型精密仪器，故有“测量中心”之称。三坐标测量机在机械行业中的应用相当广泛，它是一种设计开发、检测、统计分析的现代化的智能工具，更是机械产品无与伦比的质量技术保障的有效工具。
1.1三坐标测量机的产生
随着我国机械工业的迅速发展和市场竞争的日益激烈，计算机辅助检测技术作为提高产品质量的重要手段以及逆向工程技术的发展，也日渐形成为一门独立的学 科获得了迅速的发展。在工业应用上，各种计算机辅助检测工艺及系统推陈出新。 除传统的三坐标测量机外，近几年发展起来许多新的检测工艺如激光扫描测量、影 像测量、照相测量等等。检测设备除传统的台式机外，还涌现了关节臂式、手持式 等测量设备。
计算机辅助检测技术最早是随着产品质量控制的要求逐步发展起来的。因此，它的自然应 用领域首先是在产品的质量控制上。
在早期的机械零部件生产中，一般使用简易的测量仪器进行产品质量的检验，比如游标卡 尺，千分尺等。但随着机械零件的复杂化，尤其是汽车和航空工业的发展，传统的机械检测手 段已经难以满足检测要求，三坐标测量机应运而生。
1.2三坐标测量机的现状及发展趋势
从目前国内外三坐标测量机发展情况和科技、生产对三坐标测量机提出的要求看，在今后一段时期内，它的主要发展趋势可以概括为以下几方面
（1）普及高速测量
质量与效率一直是衡量各种机器性能、生产过程优劣的两项主要指标。传统的概念是为了保证测量精度，测量速度不宜过高。随着生产节奏不断加快，用户在要求测量机保证测量精度的同时，会对CMM的测量速度提出越来越高的要求。DEA开发出了DCC GAGE 等CNC三坐标测量机，并已正式投放市场。这种测量机采用独立的二段减速系统，可进行高速测量，移动速度305mm/s，加速度为290mm/s2。
（2）新材料和新技术的应用
在传统的铸铁、铸钢基础上，增加了合金、石材、陶瓷等新材料。Zeiss、Sheffield、Leitz、Ferranti（英国）、DEA等世界上的主要三坐标测量机制造厂商，大都采用了重量轻、刚性好、导热性强的合金材料，来制造测量机上的运动机构部件。铝合金、陶瓷材料以及各种合成材料在三坐标测量机中得到了越来越广泛的应用。
（3）控制系统的改进
在现代制造系统中，测量的目的越来越不能仅仅局限于成品验收检验，而是向整个制造系统提供有关制造过程的信息，为控制提供依据。从这一要求出发，必须要求测量机具有开放式控制系统，具有更大的柔性。为此，要尽可能利用发展迅速的新的电子工业技术
（4）测量机测头的发展
三坐标测量机除了机械本体外，测头是测量机达到高精度的关键，也是坐标测量机的核心。与其他各项技术指标相比，提高测头的性能指标难度最大。理想测头最主要的性能指标是测头接近零件能力的参数：在同等精度指标下，测头端部的测头体直径D与测杆长度L的长径比为D/L。其值愈大，其性能愈好。
（5）软件技术的革新
测量机的功能主要由软件决定。三坐标测量机的操作、使用的方便性，也首先取决于软件，测量机每一项新技术的发展，都必须有相应配套的软件技术跟上。
发展探测技术，完善测量机配置，成为制造系统的组成部分，发展非正交坐标系测量系统，加强环境问题的研究，加强量值传递、误差检定与补偿研究同样是三坐标测量机的发展趋势。以后越来越多的三坐标测量机将进入车间、服务于生产现场。例如美国Brown &； Sharp公司的Bravo-NT测量机可在汽车生产线上对车身尺寸实施在线测量并充分满足汽车生产线对测量节拍、测量精度和测量可靠性的要求。
目 录
基于Global silver classic SR515三坐标测量机检测与分析443705-1涡轮增压器 I
摘 要 I
Abstract II
目 录 III
第一章 绪 论 1
1.1三坐标测量机的产生 1
1.2三坐标测量机的现状及发展趋势 1
1.3课题设计的任务 3
第二章 Global silver classic SR515三坐标测量机 4
2.1三坐标测量机相关知识介绍 4

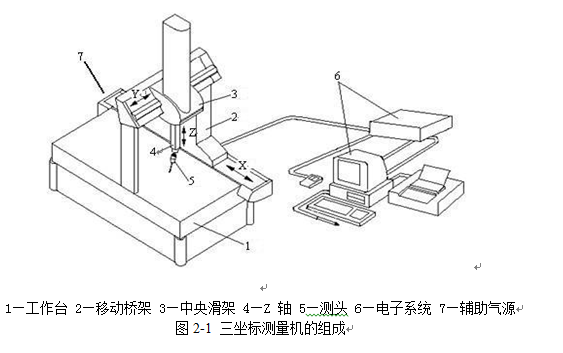

2.1.1三坐标测量机的主要组成 4
2.1.2三坐标测量原理 4
2.1.3三坐标测量机在现代设计制造流程中的应用 5
第三章443705-1涡轮增压器三坐标测量检测与分析 6
3.1Global silver classic SR515三坐标测量机开机步骤 6
3.2校验测头 6
3.3安装工件 9
3.4建立零件坐标系 9
3.5手动测量特征元素 11
3.6 443705-1涡轮增压器部分形位公差的评价 11
3.7如何生成、编辑数据报告和图报告 18
3.8自动测量特征元素 20
3.9构造特征元素 20
3.10一迭代法建立坐标系 21
第四章 三坐标的检验和校验方法 22
第五章 三坐标测量机工作环境要求及注意事项 23
5.1三坐标测量机工作环境要求及保养 23
5.2注意事项 24
5.2.1区分坐标测量机中的坐标系 24
5.2.2测量时需注意的事项 25
5.2.3对测量的影响因素 25
5.2.4旋转测座的校正及使用 27
5.2.5测头回退失败的问题 27
总 结 28
致 谢 29
参考文献 30
附 件 31
《实例零件工艺图》 31
参考文献
1.海克斯康 《三坐标测量机使用说明书》
2.PC-DMISR软件《使用说明书》
3．蠡湖叶轮制造有限公司的图纸
4.甘永立 《几何量公差与检测（第四版）》 上海科学技术出版社
5.GB/T 1182-1996 《形状和位置公差》 国家技术监督局
