汽车螺旋弹簧离合器的设计
摘 要
以内燃机在作为动力的机械传动汽车中，离合器是作为一个独立的总成而存在的。离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠其主、从动部分间的摩擦来传递动力且能分离的机构。离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零部件因过载而损坏；有效地降低传动系中的振动和噪音。
本车设计采用单片螺旋弹簧离合器。本车采用的摩擦式离合器是因为其结构简单，可靠性强，维修方便，目前大多数汽车都采用这种形式的离合器。而采用干式离合器是因为湿式离合器大多是多盘式离合器，用于需要传递较大转矩的离合器，而该车型不在此列。采用螺旋弹簧离合器是因为螺旋弹簧离合器具有很多优点：首先，由于螺旋弹簧具有非线性特性，因此可设计成当摩擦片磨损后，弹簧压力几乎可以保持不变，且可减轻分离离合器时的踏板力，使操纵轻便；其次，螺旋弹簧的安装位置对离合器轴的中心线是对的，因此其压力实际上不受离心力的影响，性能稳定，平衡性也好；再者，螺旋弹簧本身兼起压紧弹簧和分离杠杆的作用，使离合器的结构大为简化，零件数目减少，质量减小并显著地缩短了其轴向尺寸；另外，由于螺旋弹簧与压盘是以整个圆周接触，使压力分布均匀，摩擦片的接触良好，磨损均匀，也易于实现良好的散热通风等。由于螺旋弹簧离合器具有上述一系列的优点，并且制造螺旋弹簧的工艺水平也在不断地提高，因而这种离合器在轿车及微型、轻型客车上已得到广泛的采用，而且逐渐扩展到载货汽车上。从动盘选择单片式从动盘是一位其结构简单，调整方便。压盘驱动方式采用传动片式是因为其没有太明显的缺点且简化了结构，降低了装配要求又有利于压盘定中。选择拉式离合器是因为其较拉式离合器零件数目更少，结构更简化，轴向尺寸更小，质量更小；并且分离杠杆较大，使其踏板操纵力较轻。
关键字：螺旋弹簧离合器 螺旋弹簧 离合器 摩擦片 减振盘
第1章 绪 论
1.1引言
以内燃机在作为动力的机械传动汽车中，离合器是作为一个独立的总成而存在的。离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠其主、从动部分间的摩擦来传递动力且能分离的机构。离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零部件因过载而损坏；有效地降低传动系中的振动和噪音。
1.2离合器的发展
在早期研发的离合器结构中，锥形离合器最为成功。它的原型设计曾装在1889年德国戴姆勒公司生产的钢制车轮的小汽车上。它是将发动机飞轮的内孔做成锥体作为离合器的主动件。采用锥形离合器的方案一直延续到20世纪20年代中叶，对当时来说，锥形离合器的制造比较简单，摩擦面容易修复。它的摩擦材料曾用过骆毛带、皮革带等。那时曾出现过蹄-鼓式离合器，其结构有利于在离心力作用下使蹄紧贴鼓面。蹄-鼓式离合器用的摩擦元件是木块、皮革带等，蹄-鼓式离合器的重量较锥形离合器轻。无论锥形离合器或蹄-鼓式离合器，都容易造成分离不彻底甚至出现主、从动件根本无法分离的自锁现象。
现今所用的盘式离合器的先驱是多片盘式离合器，它是直到1925年以后才出现的。多片离合器最主要的优点是，汽车起步时离合器的接合比较平顺，无冲击。早期的设计中，多片按成对布置设计，一个钢盘片对着一青铜盘片。采用纯粹的金属的摩擦副，把它们浸在油中工作，能达到更为满意的性能。
浸在油中的盘片式离合器，盘子直径不能太大，以避免在高速时把油甩掉。此外，油也容易把金属盘片粘住，不易分离。但毕竟还是优点大于缺点。因为在当时，许多其他离合器还在原创阶段，性能很不稳定。
石棉基摩擦材料的引入和改进，使得盘片式离合器可以传递更大的转矩，能耐受更高的温度。此外，由于采用石棉基摩擦材料后可用较小的摩擦面积，因而可以减少摩擦片数，这是由多片离合器向单片离合器转变的关键。20世纪20年代末，直到进入30年代时，只有工程车辆、赛车和大功率的轿车上才使用多片离合器。
早期的单片干式离合器由与锥形离合器相似的问题，即离合器接合时不够平顺。但是，由于单片干式离合器结构紧凑，散热良好，转动惯量小，所以以内燃机为动力的汽车经常采用它，尤其是成功地开发了价格便宜的冲压件离合器盖以后更是如此。
实际上早在1920年就出现了单片干式离合器，这和前面提到的发明了石棉基的摩擦面片有关。但在那时相当一段时间内，由于技术设计上的缺陷，造成了单片离合器在接合时不够平顺的问题。第一次世界大战后初期，单片离合器的从动盘金属片上是没有摩擦面片的，摩擦面片是贴附在主动件飞轮和压盘上的，弹簧布置在中央，通过杠杆放大后作用在压盘上。后来改用多个直径较小的弹簧，沿着圆周布置直接压在压盘上，成为现今最为通用的螺旋弹簧布置方法。这种布置在设计上带来了实实在在的好处，使压盘上的弹簧的工作压力分布更均匀，并减小了轴向尺寸。
多年的实践经验和技术上的改进使人们逐渐趋向于首选单片干式摩擦离合器，因为它具有从动部分转动惯量小、散热性好、结构简单、调整方便、尺寸紧凑、分离彻底等优点，而且由于在结构上采取一定措施，已能做到接合盘式平顺，因此现在广泛采用于大、中、小各类车型中。
如今单片干式离合器在结构设计方面相当完善。采用具有轴向弹性的从动盘，提高了离合器的接合平顺性。离合器从动盘总成中装有扭转减振器，防止了传动系统的扭转共振，减小了传动系统噪声和载荷。
随着人们对汽车舒适性要求的提高，离合器已在原有基础上得到不断改进，乘用车上愈来愈多地采用具有双质量飞轮的扭转减振器，能更好地降低传动系的噪声。
对于重型离合器，由于商用车趋于大型化，发动机功率不断加大，但离合器允许加大尺寸的空间有限，离合器的使用条件日酷一日，增加离合器传扭能力，提高使用寿命，简化操作，已成为重型离合器当前的发展趋势。为了提高离合器的传扭能力，在重型汽车上可采用双片干式离合器。从理论上讲，在相同的径向尺寸下，双片离合器的传扭能力和使用寿命是单片的2倍。但受到其他客观因素的影响，实际的效果要比理论值低一些。
近年来湿式离合器在技术上不断改进，在国外某些重型车上又开始采用多片湿式离合器。与干式离合器相比，由于用油泵进行强制冷却的结果，摩擦表面温度较低(不超过93℃)，因此，起步时长时间打滑也不致烧损摩擦片。查阅国内外资料获知，这种离合器的使用寿命可达干式离合器的5-6倍，但湿式离合器优点的发挥是一定要在某温度范围内才能实现的，超过这一温度范围将起负面效应。目前此技术尚不够完善。
1.3螺旋弹簧离合器的结构及其优点
1.3.1螺旋弹簧离合器的结构

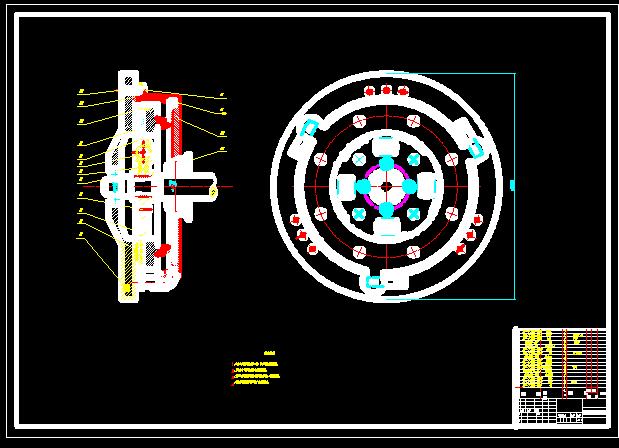

螺旋弹簧离合总成由螺旋弹簧、离合器盖、压盘、传动片和分离轴承总成等部分组成。
1、离合器盖
离合器盖一般为120°或90°旋转对称的板壳冲压结构，通过螺栓与飞轮联结在一起。离合器盖是离合器中结构形状比较复杂的承载构件，压紧弹簧的压紧力最终都要由它来承受。
2、螺旋弹簧
螺旋弹簧是离合器中重要的压紧元件，在其内孔圆周表面上开有许多均布的长径向槽，在槽的根部制成较大的长圆形或矩形窗孔，可以穿过支承铆钉，这部分称之为分离指；从窗孔底部至弹簧外圆周的部分形状像一个无底宽边碟子，其截面为截圆锥形，称之为碟簧部分。
3、压盘
压盘的结构一般是环形盘状铸件，离合器通过压盘与发动机紧密相连。压盘靠近外圆周处有断续的环状支承凸台，最外缘均布有三个或四个传力凸耳。
4、传动片
离合器接合时，飞轮驱动离合器盖带动压盘一起转动，并通过压盘与从动盘摩擦片之间的摩擦力使从动盘转动；在离合器分离时，压盘相对于离合器盖作自由轴向移动，使从动盘松开。这些动作均由传动片完成。传动片的两端分别与离合器盖和压盘以铆钉或螺栓联接，一般采用周向布置。在离合器接合时，离合器盖通过它来驱动压盘共同旋转；在离合器分离时，可利用它的弹性恢复力来牵动压盘轴向分离并使操纵力减小。
5、分离轴承总成
分离轴承总成由分离轴承、分离套筒等组成。分离轴承在工作时主要承受轴向分离力，同时还承受在高速旋转时离心力作用下的径向力。目前国产的汽车中多使用角接触推力球轴承，采用全密封结构和高温铿基润滑脂，其端面形状与分离指舌尖部形状相配合，舌尖部为平面时采用球形端面，舌尖部为弧形面时采用平端面或凹弧形端面。
目录
第1章 绪论 4
1.1 引言 4
1.2 离合器的发展 4
1.3 螺旋弹簧离合器的结构及其优点 5
1.4 设计内容 7
1.5 PRO/E软件的特点 7
1.6 方案的确定 8
第2章 基本尺寸的选择 9
2.1 离合器基本性能关系式 9
2.2 后背系数的选择 9
2.3摩擦片外径的确定 9
2.4摩擦片pro/E绘图过程 11
2.5本章小结 13
第3章 主动部分设计 14
3.1压盘设计 14
3.1.1压盘参数的选择及校核 14
3.1.2压盘pro/E绘图过程 14
3.2 离合器的设计 16
3.3 传动片设计 16
3.4 本章小结 17
第4章 从动盘总成设计 18
4.1摩擦片设计 18
4.2从动盘毂设计 18
4.3从动片设计 20
4.4扭转减震器设计 20
4.4.1扭转减震器的功能 20
4.4.2扭转减震器的结构类型的选择 22
4.4.3扭转减震器的参数确定 23
4.4.4减震弹簧的尺寸确定 24
4.4.4扭转减震器的PRO/E绘图过程 25
4.5本章小结 28
第5章 螺旋弹簧设计 29
5.1螺旋弹簧的概念 29
5.2螺旋弹簧的弹性特性 29
5.3螺旋弹簧的强度计算 31
5.4螺旋弹簧的基本参数的选择 32
5.5螺旋弹簧的PRO/E绘图过程 34
5.6本章小结 36
结论 37
致谢 38
参考文献 39
参考文献
[1]臧杰,阎岩.汽车构造[M].机械工业出版社,2005,8.
[2]王望予主编.汽车设计[M].机械工业出版社,2004,8.
[3]徐石安，江发潮.汽车离合器[M].清华大学出版社,2005,2.
[4]刘惟信主编.汽车设计[M].清华大学出版社,2001,7.
[5]林世裕主编.螺旋弹簧与碟形弹簧离合器的设计与制造[M].东北大学,2005.
[6]汽车标准汇编(2000～2004) [M].中国汽车技术研究中心标准研究所,2005.
[7]阎春利,张希栋.汽车离合器螺旋弹簧的优化设计[J]. 林业机械与木工设备,2006,3.
[8]廖林清,曹建国.汽车离合器螺旋弹簧的三次设计[J].四川兵工学报,2001,2.
[9]司传胜.汽车螺旋弹簧离合器的优化设计[J]. 林业机械与木工设备,2004,12.
[10]李林,刘惟信. 汽车离合器螺旋弹簧的优化设计[J].清华大学学报,2000,5.
[11]林明芳等. 汽车离合器螺旋弹簧的优化设计[J].汽车工程,2003,2.
[12]刘红欣.螺旋弹簧应力分布的试验和有限元分析[J].力学与实践，2003， 3.
[13]张卫波.汽车螺旋弹簧离合器智能优化设计技术研究[J].中国工程机械学报,2007,1.
[14]肖文颖,许海华.离合器螺旋弹簧的优化设计[J].公路与汽运,2007,4.
[15]程汉应.汽车离合器摩擦片数量选择及其参数优化设计[J].汽车工程,2001,7.
[16]浦定真.螺旋弹簧离合器的设计与研究[J].汽车技术,2006,6.
[17]赵波,赵晓昱.汽车离合器的相关参数优化与分析[J].拖拉机与农业运输车,2007,2.
[18]LiuWeixin,GePing,LiWei.OptimalDesignTorsionalDampersinAutomobileClutch.ProceeDingsoftheInternationalConferenceonCADofMachinery.2001.
[19]Ahern,Kathy,Manathung,Catherine.Clutch-StaringStalleDResearchStuDets.InnovativeHigherEDucation.2004.
