湿法超细粉碎机结构设计
随着时代的进步，我国的农业也越来越发达因此我国有丰富的生物质资源，因为大多数生物质材料必须经过磨床处理才能开发和利用。本课题主要对湿法超细粉碎机的功能和结构进行了整体设计，并通过反复的调试对设计结构进行了验证，通过不懈的努力最终设计出一台具有良好性能的粉碎机，实现了用不同的筛网对相同的物品进行不同程度上的粉碎。
关键词：功能；结构；筛网
Abstract
China is a large agricultural country with abundant biomass rseources.Because most of the biomass materials need to be processed before they are exploited and used for further processing and utilization. This paper focuses on the function and structure of wet superfine mill was designed in all aspects,and the design of the structure was verified by repeated tests,through the unremitting efforts of the final design of a milling machine with good performance,using different mesh on the same items of different degree of crushing.
Key words:function;structure;sieve
一、引言
1.1课题的来源及研究意义
本课题来源于无锡职业技术学院机电一体化应用学生的项目。湿法超细粉碎机作为典型的机电一体化产品。该产品采用了湿法超细粉碎技术，湿法超细微粉碎技术是在超细粉碎技术基础之上发展起来的一种新型技术,在水果、蔬菜、大豆等食品中的应用得到了重大突破,该项技术成果填补了我国果蔬谷物加工生产技术的空白。我研究湿法超细粉碎机的主要意义是，我国经过几十年的发展，各种粉碎机都得到了重大的发展，取得了一定的成果，但是现在生产厂家都忙于生产，科研投入太少，对未来市场需求考虑的不多，哪怕有的企业考虑到了，确受技术后援及资金等方面的限制而很难得到方展，从而使我们缺少“高”、“精”、“尖”的粉碎机。所以研究湿度超细粉碎机的主要目的是使我国的粉碎技术能有一点点的进展。
1.2湿法超细粉碎技术在未来发展的趋势
随着社会的发展，生活水平的提高，人们对食品的需求不断增长，对食品的安全性也越来越关注就好比如说现在的绿色食品，提高食品利用率是解决以上问题的有效办法之一；随着人类生活水平的提高，人们对食品的安全和营养也越来越重视，人们对绿色和健康食品的需求也越来越大。研究和开发食品加工新技术是解决上述问题的有效途径之一，其中湿法超细粉碎技术是一个重要的研究领域。然而，目前，我国湿法超细粉碎技术及设备的发展还面临着许多问题，正如上文我说的我们的粉碎机缺乏“高”、“精”、“尖”，想要摆脱这个问题，必须加大科研投入。
1.3本文研究主要内容
1、如何选择皮带
2、如何选择皮带轮
3、如何设计带传动
4、粉碎机的机械结构
二、工作原理及元器件选择
2.1 湿法超细粉碎机的工作原理
湿式超细粉碎机的原理是将食品材料置于高旋转叶轮的中心,并以极高的速度使输入材料撞击破碎叶片的边缘。当叶轮工作时,叶片边缘露出,磨床的切削头边缘呈剪刀状,高速粉碎。因为静刀片及就是我们所说的定子，它的数目很多，在叶轮运动的过程中，切割也在不停地进行,因此投放进去的物品会逐渐被切割和破碎。破碎的物体将从静止叶片的间隙中挤出。
2.2湿法超细粉碎机皮带的选择
湿法超细粉碎机的皮带我会选择窄V带。切割也在进行中,因此被放置的材料逐渐被切割和破碎。破碎的物体将从静止叶片的间隙中挤出普通V带的h/bp=0.7，也就是说窄V带bp=1.1h，普通V带bp=1.43h，当h一样时普通V带较宽。
窄V带与普通V带比较下来的优点：
①单根窄V带传递功率大
在计算V带传动时,我们都会先计算一根V带的额定功率 ,并确定所需的带根数。因此,可以比较普通V带和窄V带之间的功率容量差,只要比较单个V带的额定功率。将GB1171中的c型普通V带与ANSI IP-22中的5v型窄V带进行比较，当2者的高度h相同时，小带轮d1=300mm，小带轮角速度ω1=154rad/s，分别可以计算出pc=10.67kw（pc为c型普通V带的基本额定功率）；p5v=25.15kw（p5v为5v型窄V带的基本额定功率）。通过基本额定功率的比较可以开出，在条件完全一样的情况下，单根C型普通V带与单根5V型窄V带传递功率能力的好坏。
普通V带和窄V带高度h相同时，线速度相同而传递功率的差异主要有以下原因：
1.窄V带的力量是合理的:普通V带是由于带的宽度,顶部宽度更顶,V带的中心部分的线被压低,主要是由两侧的力,以避免V带过早损坏,它只需要减少它的承载。G容量。与普通V带不同,窄V带无凹陷甚至力,因此窄V带的承载能力大大提高。
2.窄V带的质量小:窄V带由于截面面积小,因此,C型普通V带的长度为0.3kg/m,5V型窄V带为0.22kg/s,普通V带的线速度在20~25M/s之间,窄V带的线速度可达35M/s。R的V波段的传输功率是。窄V带传动系统结构紧凑,适应性强。
窄的V波段通常用于小空间,这需要紧凑的传输系统或更大的传输功率,这需要在普通V波段中有太多的根。
窄V带传动系统由于V型宽度较窄占用较小的空间,如5V皮带宽度大于C型,顶部宽度为7mm。窄的V带中的小皮带轮的最小直径可以更小。其原因是普通V带强层下的压缩材料大于窄V带。当V带围绕带弯曲时,压缩层的材料更容易损坏,因此带的直径不能太小;当V带绕弯曲轮在V带的横截面上弯曲时,会产生拉伸和压缩应力。车轮直径越小,V带弯曲所产生的应力越大,V带的抗拉强度越弱。
窄V带是在V带的基础上改变而形成的一种新型胶带,该结构与V波段非常相似,但性能优于V。窄V波段具有传输功率高、强度高、效率高、寿命长等优点,能够适应高速、短中心距离的情况。它还具有优异的抗油性、抗电性等特点。在发达国家,V带基本已经被淘汰了,因为V带传动效率低,改善使用条件和改进设计也只能使V带传动效率低的问题得到缓解而不能从根本上解决,这与V带的基本结构形式有关。因此V带被窄V带和其他新型带给取代了。
窄V带的特点和应用
窄V带传动比为10以下,带速为20~25,极限为40-50(单位m)。s-1);传动效率为85-95(单位为%)。窄V带顶部为拱形,两侧为凹面,两侧接触面积增大,轮槽接触面积增大,挠度增大,强度层向上移动,力保持有序。除普通V带外,还可承受较大的预紧力、速度和弯曲次数,延长寿命,提高传动功率,单踵可达75 kW,可减小滑轮的宽度和直径。体积小,成本比普通V波段降低20%~40%。它可以被一个普通的V带完全取代。
我们在选择皮带的时候要考虑以下几点参数:
设计功率PD、带式、传动比I、小带轮基准直径DD1或小带轮有效直径DE1、大带轮基准直径DD2或大带轮有限直径DE2、带速V、固定中心距A0、基准长度LD0或有效长度实际中心距A,小带轮角α1,单V带额定功率,额定功率增量1根,ΔP1,V根数Z,单V与粗拉力F0和力FR作用在轴上。
2.3带轮的设计
皮带轮应具有足够的刚度和强度,而不应产生过大的内应力、较小的质量和均匀的分布。结构工艺性好，便于制造时保证带轮工作表面光滑，以减小带的磨损。
带轮的材料常用铸铁制造，有时也采用钢或非金属材料（塑料、木材）。当带速V≤25m/s时采用HT150；带速V=25—30m/s时采用HT200；带速V=25—45m/s时可采用铸钢或钢板冲压后焊接。
带轮由轮毂、轮辐和轮缘三部分组成，当直径较小时我们可以采用实心式；当带轮的直径一般时我们可以采用腹板式；当带轮的直径大于350mm时我们可以采用轮辐式。
目录
第1章 引言.....................................................1
1.1 课题的来源及研究意义..........................................1
1.2 湿法超细粉碎机未来发展的趋势..................................2
1.3 本文主要研究内容..............................................2
第2章 工作原理及元器件选择.....................................3
2.1 湿法超细粉碎机的工作原理.....................................3
2.2 湿法超细粉碎机皮带的选择.....................................3
2.3 湿法超细粉碎机皮带轮的选择...................................5
2.4 湿法超细粉碎机带传动的设计步骤和方法.........................5
2.5 湿法超细粉碎极轴承的选择及寿命计算...........................9
2.6 湿法超细粉碎机主轴的设计....................................12
第3章 实验报告.................................................15
3.1 第一次实验..................................................16
3.2 第二次实验..................................................16
3.3 第三次实验..................................................16
3.4 实验心得....................................................17
第4章 总结.....................................................17
致谢...............................................................18
参考文献...........................................................18
参考文献
1.机械设计基础/林伟、向晓汗 电子工业出版社[十二五]职业教育国家规划教材
2.机械设计手册（第五版）第3卷/成大先 化学工业出版社
毕业设计附录目录

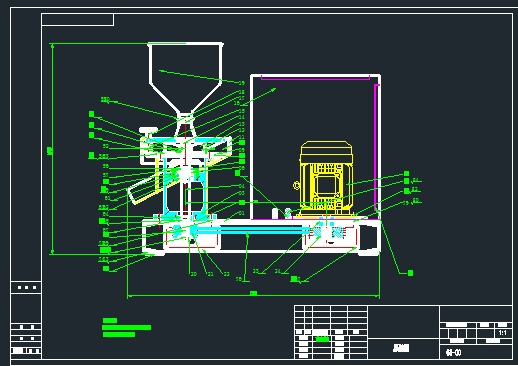

1.基于湿法超细粉碎机的图纸
2.相关专业的翻译材料
3.毕业答辩评审表
4.查重报告
