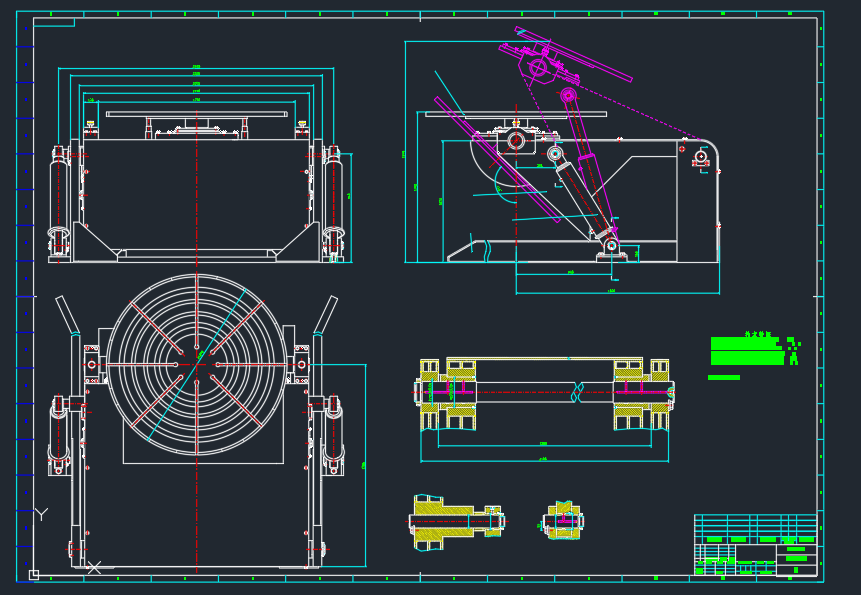

升降式焊接变位机的设计
主要研究内容: (1) 伸降式焊接变位机的机构设计。
(2) 伸降式焊接变位机的翻转机构的设计。其中包括,减速
机构的设计和参数的选择、电动机型号的选择。
(3) 伸降式焊接变位机回转机构的设计。其中包括,减速机
构的设计和参数的选择、夹具结构的设计。
(4) 底座和箱体的简单设计
研究方法、步骤与措施:主要由以下几部分组成:底座、电动机、皮带传动机
构、伸降旋转减速器、旋转伸降、工作台、工作台回转机构。其中底座、旋转
伸降、工作台采用焊件。而电动机是外购件。所以主要研究皮带传动机构、伸
降旋转减速器、工作台回转机构。 其中皮带传动机构主要由皮带和两个
皮带轮组成,在设计过程中采用皮带传动机构主要是为了实现过载保护。伸降
旋转减速器初步计划采用两级蜗轮蜗杆传动来实现减速。因为两级蜗轮蜗杆传
动有传动比大,结构紧凑的特点。工作台回转机构内部包含电动机和减速机构,
电动机与减速机构通过皮带传动来实现过载保护。减速机构同样采用两级蜗轮蜗杆传
动来实现减速。在工作台回转机构中安有测速发电机和导电装置,前者可以进
行速度反馈,使工作台能以稳定的焊速回转,以便获得优良的焊缝成形。后者
可防止焊接电流通过轴承、齿轮等传动零件时起弧,产生“咬伤”零件的现象。
在设计过程中,主要内容是确定各带轮的参数和蜗轮蜗杆的各项参数以及电动
机的选择。
预期成果:目前国内常用的人工焊接变位机由于受到回转自由度的限制,都不
能实现被焊大型工件在空间内的任意旋转,不能使各类焊缝转动到所需要的最
佳位置。本设计的创新之处在于采用变位机的派生结构式形式――升降式焊接
变位机,增加了工作台升降功能,通过工作台的升降,翻转和回转使固定在工
作台上的工件达到所需的焊接,装配角度,工作台回转为变频无级调速,可得
到满意的焊接速度。
