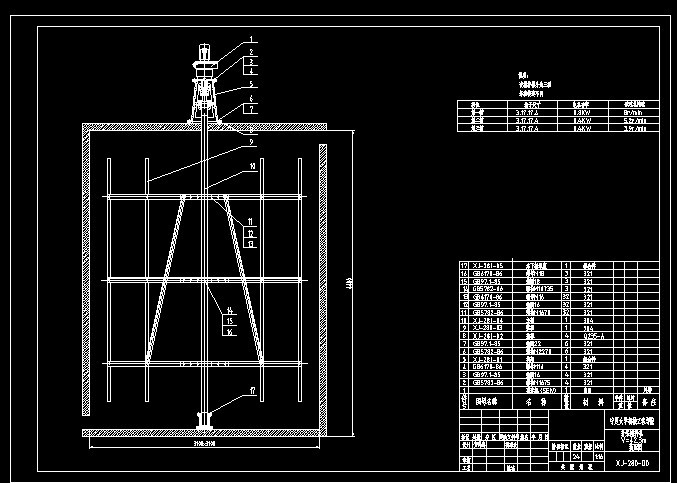

搅拌器的设计（说明书+CAD图纸）
摘要
完成絮凝过程的絮凝池(一般常称反应池)，在净水处理中占有重要的地位。天然水中的悬浮物质及肢体物质的粒径非常细小。为去除这些物质通常借助于混凝的手段，也就是说在原水中加入适当的混凝剂，经过充分混和，使胶体稳定性被坏(脱稳）并与混凝剂水介后的聚合物相吸附，使颗粒具有絮凝性能。而絮凝池的目的就是创造合适的水力条件使这种具有絮凝性能的颗粒在相互接触中聚集，以形成较大的絮凝体(絮粒)。因此，絮凝池设计是否确当，关系到絮凝的效果，而絮凝的效果又直接影响后续处理的沉淀效果。絮凝搅拌机是絮凝池机械搅拌的装置，它主要用于废水处理的搅拌过程。本设计提到了絮凝池的设计，搅拌机的设计以及其工艺流程。
关键词： 絮凝池 混凝剂 沉淀效果 絮凝性能
1 前 言
1.1 毕业设计课题的目的、意义、国内外现状
1.1.1 毕业设计课题的目的、意义
废水处理中反应搅拌机的目的是借助搅拌器的作用是使废水中的胶体颗粒絮凝形成较大的颗粒，以利沉淀，以满足水处理中水质净化的要求。本题目主要涉及水处理中絮凝工艺中反应搅拌机的设备设计，主要解决的问题是水处理中该设备的设计，包括：絮凝搅拌机、电动机及减速器的选型、支撑装置设计、轴的密封设置、絮凝池的设计，并画出相应的设备图。
1.1.2 国内外污水处理的现状
我国污水处理事业的历史始于1921年，到改革开放的近二十年来取得了迅速的发展，但仍然滞后于城市发展的需要。据统计，到2000年底，全国已建设城市污水处理厂427座，其中二级处理厂282座。这些污水处理厂的建设，极大地提高了城市污水的处理水平，但处理量的增加仍远远滞后于污水排放量的增长，我国的污水处理事业的实际情况是污水处理率低，很多老城区的排水管网甚至不成系统。
城市污水处理能力增长缓慢和污水处理率低是造成我国水环境污染的主要原因，由此导致了水环境的持续恶化，并严重的制约了我国经济与社会的发展。我国城市污水处理能力增长缓慢的主要原因可以归结为：污水处理技术落后：城市污水处理技术是城市污水处理设施能否高效运转的关键，就目前的发展状况来看，在中小城市污水处理方面，尚缺乏适合我国实际国情的污水处理技术和设备。因此，探索和发展适合我国国情的中小城市（镇）污水处理工艺，掌握一批在中小城市（镇）具有代表性的污染源的治理技术和城市污水处理技术，就势在必行。
在过去的30年中，美国通过建设污水处理厂，成功解决了来自城市和工业方面的点源污染问题，但在达到可以游泳和渔业用水的要求方面，仍然遇到了很多困难。由于现在的水污染大部分是来自分散的非点源，对于这些非点源污染，控制措施和相关费用都具有很高的不确定性，今后城市在污水处理方面能够或应该做到什么程度，目前正在进行激烈的争论。合流制污水管网的老城市需要大量投资，来减少在雨季的污水溢流，而迅速发展的新兴城市又临着处理能力不足，导致生活污水管网溢流的问题。
1.2 搅拌机在污水处理中的作用
1.2.1 搅拌机的发展概述
搅拌机的操作性能直接关系到产品的质量、能耗和生产成本，工程界和学术界对搅拌混合都非常重视，进行了大量的研究工作，取得了不少的研究成果。
搅拌器是化学工程和生物工程中最常见也是最重要的单元设备之一。目前，搅拌器的选型和内构件的设计在很大程度上依赖试验和经验，对放大规模还缺乏深入的认识，对于能耗和生产成本只能在一定规模的生产装置上对比后才能得出结论，由于对产品的回收率和质量要求越来越高，对搅拌器的研究日趋深入，已从早期对搅拌功率和混合时间的研究，20世纪80年代对反应釜内的流体速度场分布的研究，进入20世纪90年代以来的搅拌釜内三维流场的数值模拟研究。流场数值模拟必须在深入进行流体力学研究的基础上，综合考虑流体流动的三维性、随机性、非线性和边界条件不确定性。通过数值模拟不但可以解决反应器的放大机理，而且可以优化设计开发新型高效搅拌器，使机械搅拌器的设计理论更加完善。
