四孔薄长片级进模设计

  四孔薄长片级进模设计

摘要:下面的段落介绍了冲压模具技术在如今社会发展有些很重要的地位和市场,依靠我国的社会进步,模具永远都会占领市场经济的重要位置。通过老师给我们每个人的题目设计要求,我们首先要对其解刨分析确定思路设计加工的大概走向,以及使用的材料规格精度尺寸要求。随后我们就要对其设计的布局方法,要按照实际生产的条件来排布,方便生产用料最优效率最快确定选取适合的材料。此篇设计对零件结构工资性的分析之后,最终确定了最好的方案是级进。根据零件地冲裁方案采取正装式级进模,让它实现主动送料的目的。在选择区别压力机的时候,对压力中心做下区分,是因凸凹模尺寸择对冲裁件起决定性作用,模具公道间隙是被刃口的尺寸决定的,还有最终绘制的总装配图及零件图。此篇论文设计出的级进模方案些许地方有欠缺,没很好的改善这需要自动化的发展,倘若要更好的发展这个项目,就必须要投入更多地努力能力和财力,只有机械自动化了才能将效率提到最高点,利润达到最优,损失降到最低,人工的效率是有限的。最后依看国家的模具机械发展,此次设计的课题对以后的探究成效会有不错的参考价值和兼优实用价值。

关键词:材料:QSn6.5-0.1 切割方式:电火花线切割 设计:布局简朴

Design of four-hole long plate step advance mold

Absrtact:The following paragraphs introduce the stamping die technology in today's social development some very important position and market, relying on the social progress of our country, the mold will always occupy an important position in the market economy. Through the teacher to each of us the problem design requirements, we first of all to solve the planing analysis to determine the idea of design and processing of the approximate trend, as well as the use of material specifications, precision and size requirements. Then we have to design the layout method, according to the actual production conditions to arrange, so as to facilitate the optimal efficiency of production materials to determine the fastest selection of suitable materials. After the analysis of the wage of the part structure in this design, it is finally determined that the best scheme is progression. According to the blanking scheme of the parts, the formal progressive die is adopted to realize the purpose of active feeding. When selecting the distinguishing press, the distinction of the pressure center is made because the punch and concave die size selection plays a decisive role in the hedging of the cutting part. the fair gap of the die is determined by the size of the cutting edge, as well as the final drawing of the general assembly drawing and the part drawing. There are some deficiencies in the progressive die scheme designed in this paper. it does not improve very well. this requires the development of automation. if we want to better develop this project, we must invest more effort, ability and financial resources. Only when the machinery is automated can the efficiency be raised to the highest point, the profit be optimized, the loss be reduced to the lowest, and the efficiency of labor be limited. Finally, according to the development of mold machinery in the country, the subject of this design will have good reference value and excellent practical value for the future exploration results.

Key words: material: QSn6.5-0.1 cutting mode: Spark wire Cutting design: simple layout

绪  论

当今世界的是由工农服三大产业组合而成。即便21世纪服务业发展迅速,工业依旧是国家经济收入的主业,话说模具有着工业之母的称呼,其实有它的道理的,因为生活处处都有模具的影子,用的东西都是通过模具制造出来的,所以说模具一直以来是制造业的根基,它能把普普通通的零件制造出形状各异想要的模型。上世纪八九十年代,我国机械化腾飞般发展,全国各地部落着模具厂,给人才市场提供了很大的平台让更多地人从事了这个行业,远离了失业的处境。在我们国家从事模具这个行业的人虽然多,但是高尖方面的高高手还是不多,比起外国有较大的差距。

一个国家模具产业的精度越高意味着技术越强大,当然考量模具技术也不单单就一一个方面,但产业的产品是否合格完整,技术是否优越与他人,那就是在模具生产过程中产品优劣来体现的,因为它在决定产品的质量标准起的很大的作用。

此篇论文能明确体现四孔薄长片在冲压模具各个方面的具体安排规划,此次模具的设计会运用到autocad.solidworks软件,并且能够对这些软件有详细的运用了解。本次设计从材料的选取零件,尺寸的确定,工艺性分析,模具的详细设计,最后的热处理加工完成,从而展现了整个零件加工模具使用过程。

该模具采用浮销定位进距。 它是自然落料的,从下模座出料,废料是从右侧排出,自动送料。根据模板大小从模具设计数据库,按国标选择铸铁模架。冲针材料为白刚或者SKD11 ,螺母采用8.8级等合理尺寸的配件。为保证强度,凹模采用35mm厚度,材料络12.其他采用板料用45钢。

如今工业生产模具的作用是无法估量的,在整个工业市场发挥着重要的工艺作用,它是锻造冲压行业中有着不可或缺的部分。进来科技进步越来越好,工业的产品种类也就越来越多,旧的不好的不实用的跟不上节奏的基本都被淘汰了,产品更新速度是越来越快,对其要求和性价质量也越来越严,所以那些落后跟不上步伐的设备必定会被淘汰从而失去市场的竞争力影响市场经济的进步发展。因此如果要让经济可持续发展就必须要创新模具技术,作为新生代的我们有着义不容辞的责任,对此我们责无旁贷!

这几年随着教育的进步人才倍出制造业的发展非常迅速,我国经济持续进步发展,模具这一行业已经踏入高速发展的黄金道路。据说现如今从事模具行业的人已经达到近70万了,模具相关的厂家也已经达到近21000了,国际贸易量也越来越大,充分证明了外国对我国模具技术的认可。时代的进步,科技的发展,模具的行业对人才的需求量只会多不会少,世界进步是同时的,我们进步,别的国家也会更进步,所以我们面临着不断的挑战,只有竞争才会成长进步。落后就会被挨打这个历史教训一直提醒着我们,我们目前的技术对比美国德国还有较大的差距,因此从事模具这一行业的人才们必须有义务责任去为此奋斗努力献出自己的才华让国家科技得以进步。

在我们的日常生活中模具这个词虽然很抽象,没接触的人估计都不懂什么意思,刚上大学的我对比也一窍不通通过网络稍微了解了一下,当接触了这个知识后会发现除了地球人本来有的东西,其他生产出来的东西基本都和模具相关,说它是‘工业之母’一点也不为过,因为我们人生4大常态和模具都有密不可分的联系,衣食住行因模具设计的不同,让每个人找到了适合自己的生活方式,生活变得绚丽多姿各不相同。如果要我详细的介绍模具的应用,那么我们日常几乎家家都有的,如锅具、家具、电子设备、家电等,还有人们的出行工具,大到工程里的大型机械,小到一颗螺母,冲针,所以的一切都和模具有着密不可分的联系。因此模具的质量直接影响着它们的效果。每种材料都有不同的使用价值效果各不相同,以及每个零件工艺都不同,因此可以把模具分为冲压,锻造,压铸等等,这些模具生产出来的东西都满足了人们的需求,未来模具的上升空间直接影响未来人类的生活水平,创造无限永无止境!

未来倘若我们把西方优秀技术学来在加上自己的创新,生产出来的产品一定会满足社会的需求,到时候不用在用高昂的价格买进口的产品,国民收入会越来越好国家也越越来越进步,成为工业强国,形成自己的生产体系,从而壮大本国经济实力!

目录

绪论  4

第一章 冲裁工艺规程的编制 6

1.1工艺方案的确定

1.2工艺分析,排样设计

第二章 冲压模结构设计 10

2.1模具结构形式的选择与确定

第三章 模具设计的有关计算 11

3.1冲裁力的计算

3.2初选压力机以及计算冲压力,压力中心

3.3压力中心的计算

3.4凸凹模刃口尺寸计算

3.5零件的结构设计

3.6其他模具零件结构

第四章 绘制模具总装图 21

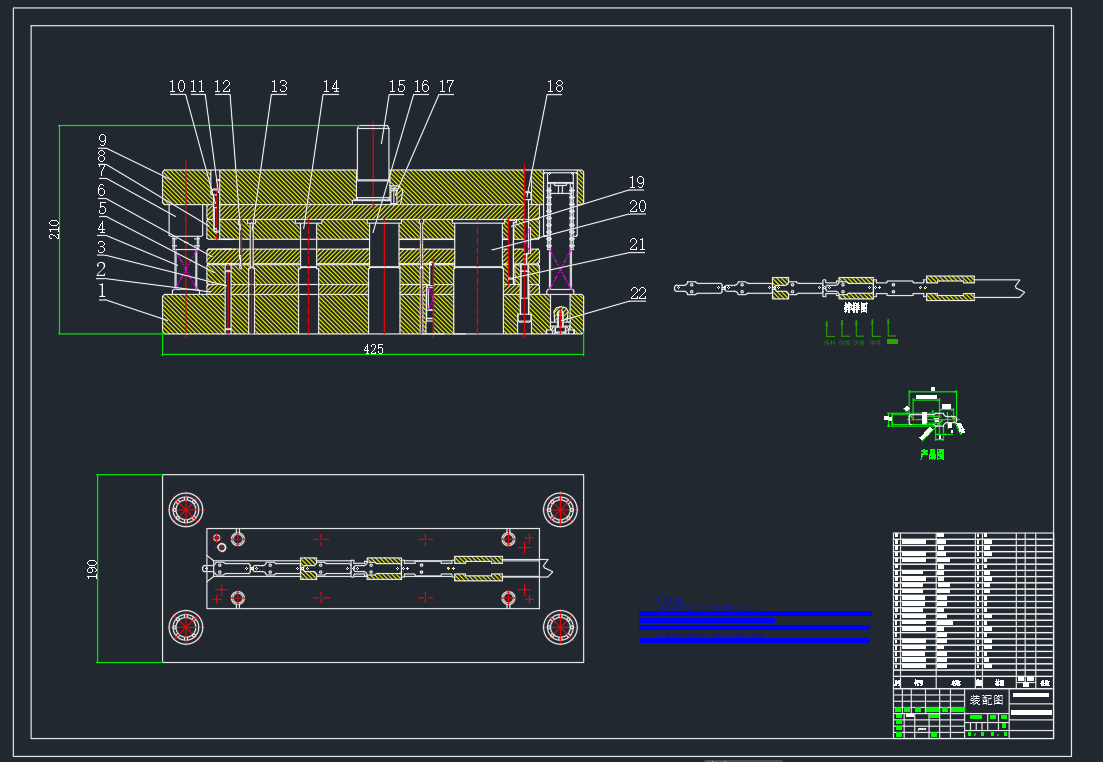

4.1装配图正视图

4.2装配图俯视图

第五章 结束语 22

第六章 致谢 24

参考文献  25

参考文献

【1】杨关全,匡余华主编。《冷冲模设计资料与指导》(第四版)大连:大连理工大学出版社,2014年6月

【2】成虹主编。《冲压工艺与模具设计》(第三版)北京:高等教育出版社,2014年8月

【3】吴爽,李健,隆文革等主编。《公差配合与技术测量》(第一版)上海:同济大学出版社,2016年1月

【4】李云程主编。《模具制造工艺学》(第二版)北京:机械工业出版社,2008年1月

【5】李琦,江莹主编。《模具构造与制造》(第一版)北京:清华大学出版社,2004年8月

【6】徐永里,雷日扬主编。《模具材料及热处理》(第一版)北京:机械工业出版社,2005                        年5月

【7】任海东,苏军主编。《冷冲裁工艺与模具设计》(第一版)郑州:河南科学技术出版社2007年1月

【8】陈立德主编。《机械设计基础课程设计指导书》(第四版)北京:高等教育出版社,2013年7月

【9】金旭星主编。《机械设计基础》(第一版)北京:人工邮电出版社,2017年1月

【10】姜敏凤主编。《机械工程材料及成形工艺》(第三版)北京:高等教育出版社,2014年7月

【11】李云程主编。《模具制造工艺学》(第一版)北京:机械工业出版社,2007年8月

【12】许发越主编。《模具标准应用手册》(第一版)北京:机械工业出版社,1995年5月

【13】穆芸超主编。《模具材料及热处理》(第一版)北京:金版电子出版社, 2004年2月
