滑盖板级进模设计
摘要：本次的设计是滑盖板级进模具设计，我们选用80钢来作为制造工件的材料，这是我们经过对分析制件的各个方在的特性得出的，比如结构，材料，尺寸精度等。滑盖板的外形属于完成对称，厚度为1.2mm, 滑盖板为落料胀形弯曲件，上面有一个胀形圆孔，弯曲为U形弯曲。所以滑盖板可以采用常用的级进冲裁模。
在进行设计之前需要对滑盖板进行分析，分析可以知道滑盖板为比较规则落料胀形弯曲件。还要对材料进行分析，分析材料的精度是否能够使用生产工艺进行生产。然后分析模具的结构问题，由于工件只有落料胀形弯曲的工序，可以采用复合模或者级进模或者多个模具来完成生产。经这三次对比和老师的要求，乃至对三种方式的分析，还是决定用级进模来进行对滑盖板进行生产，因为用级进模来生产这个制件精度比较高，而且完全满足大批量生产的需求，也可以提高生产的成功率，相对于其它两种方法级进模也更简单。经过这次对滑盖板的模具设计，让自己的自我学习能力大大提高，不断的使用各种方法来解决在设计的过程中遇到的各种问题和困难，或是查阅书箱，或是与同学讨论。在这期间，不断的温习大学三年所学的理论知识，也见证了书上知识在实践中的重要性和必要性。
关键词：滑盖板冲孔；外形对称；模具设计
Design of progressive die for sliding cover plate
Abstract: This design is the design of a sliding cover die. We choose 80 steel as the material for the manufacture of the workpiece. This is the result of the analysis of the parts of the parts, such as the structure, the material, the size accuracy, etc. The shape of the sliding cover is symmetrical, 1.2mm thick, and the sliding cover is a bending piece with blanking and bulging. There is a bulge round hole on the top, bending U shape. So sliding cover can be used in progressive die.
Before designing, we need to analyze the sliding cover, and we can know that the slide plate is a regular blanking bulge bending part. It is necessary to analyze the material and analyze whether the accuracy of the material can be produced by the production process. Then the structure of the die is analyzed. As the workpiece has only the bending process of the blanking, it can be produced by a compound die or a progressive die or a number of dies. After the three contrast and the requirements of the teachers, and even to the analysis of the three ways, it is decided to use the progressive die to carry out the production of the sliding cover plate, because the precision of the production of this piece by the progressive die is higher and the demand for the mass production is fully satisfied, and the success rate of the production can be improved, compared with the other two methods. The progressive die is also simpler. Through the design of the mold for the slide cover, the self - learning ability is greatly improved, and various methods are used to solve the problems and difficulties encountered in the design process, or to consult the bookcase, or to discuss with the students. During this period, constantly reviewing the theoretical knowledge of the University in the past three years also witnessed the importance and necessity of knowledge in practice.
Key words: flaky spring piercing, symmetrical shape, mold design
目录
滑盖板级进模设计 II
滑盖板级进模设计 IX
引言 1
第1章 分析零件的工艺性 3
1.1 冲裁件造型 3
1.2 冲裁件工艺分析 3
1.2.1材料分析 3
1.2.2零件结构 4
1.2.3尺寸精度 4
1.2.4毛坯展开尺寸计算 4
1.3 工艺方案的确定 5
第2章 排样方案设计和材料利用率计算 7
2.1 排样方法的确定 7
2.2 布置方式的确定 7
第3章 冲裁力及压力中心计算 9
3.1 计算制件的冲压力 9
3.2 计算弯曲冲压力 9
3.3 计算冲裁件的其他冲压力 9
3.4 总的冲压力 10
第4章 选择压力设备和压力中心的计算 11
4.1 冲压设备的选择 11
4.2 压力中心的计算 11
第5章 模具总体结构设计 13
5.1 送料方式 13
5.2 卸料和出件的方法 13
5.3 凹模板外形尺寸 13
5.4 其他板尺寸的确定 15
5.4.1 卸料板设计 15
5.4.2 凸模固定板设计 16
5.4.3 垫板的设计 17
5.5 模架的选择 18
第6章 模具零件设计 20
6.1凸、凹模零件的设计 20
6.1.1 刃口尺寸计算 20
6.1.2 弯曲刃口计算 21
6.1.3 冲孔凸模的设计 21
6.2 卸料螺钉的选用 23
6.3 模柄的设计 24
6.4螺钉和圆柱销的设计 24
第7章 校核模具高度和压力机 25
7.1 检验冲压设备 25
7.2 冲压机的选用 25
总 结 26
致谢 26
参考文献 27
引言
本次的设计是滑盖板冲压级进模设计，在进行设计之前需要对滑盖板进行分析，分析可以知道滑盖板为比较规则落料胀形弯曲件。还要对材料进行分析，分析材料的精度是否能够使用生产工艺进行生产。然后分析模具的结构问题，由于工件只有落料胀形弯曲的工序，可可以采用复合模或者级进模或者多个模具来完成生产。经这三次对比和老师的要求，乃至对三种方式的分析，还是决定用级进模来进行对滑盖板进行生产，因为用级进模来生产这个制件精度比较高，而且完全满足大批量生产的需求，也可以提高生产的成功率，相对于其它两种方法级进模也更简单。
已经先好模具的冲压结构之后就要进行一些计算了，就如选择采用哪种的排样方式可以使材料的利用率提高，排样形式一般情况下有三种，有废料的排样形式，无废料的排样形式和少废料的排样形式，从工件可以看出采用少废料的排样方式是最好的，刚好可以利用工件之间的搭边值和侧搭边来实现少废料的排样方式，然后达到少废料的目的。
选择好排样方式就要确定排样图的搭边值了，搭边值一般可以查表可以确定出来，确定好搭边值就能根据步距和宽度的公式计算出来，然后利用CAD测量出工件滑盖板的面积。之后就可以带入材料利用率的公式来计算出排样的利用率。
然后是对模具的冲压力度进行计算，不过在此这前要先了解制件材料的特性，比如厚度，抗剪强度等等。落料的周长和冲孔的周长可以使用CAD来测量出来，确定好之后就带入公式进行计算。在计算卸料力和推件力之前要先确定好出件方式和卸料方式，卸料力和推件力的系数可以查表得出，然后带入公式得出卸料力和推件力。
各工序的冲压力计算出来之后，然后把所以工序的冲压力相加就是总的冲压力。选择压力机一定要选择合适的，选择的压力机要大于总的冲压力的1.3倍，压力机的公称压力可以在书上查表确定。
刃口尺寸计算主要是为了保证工件的精度，通过工件的精度来确定我们需要设计凸模和凹模的精度，另外还要注意凸模和模的磨损间隙。工件的间隙值是依据制造工件的材料和厚度的多少来确定的，知道工件的材料和厚度然后查冲裁模初始双边间隙值表得出。

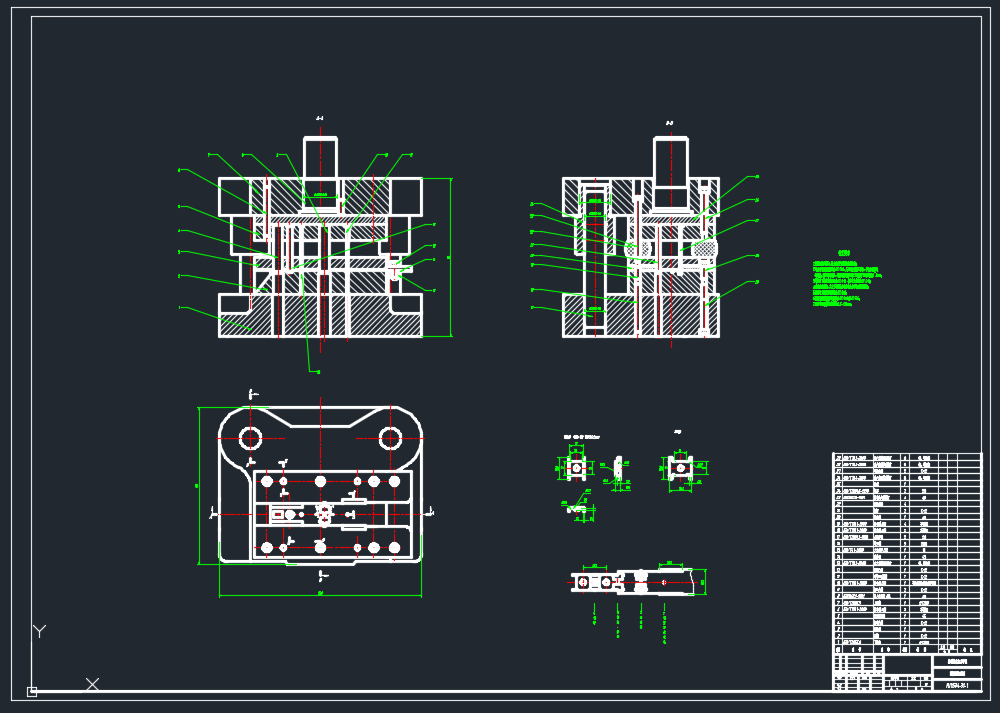

工艺参数已经计算出来后，那可以设计制造这个制件的模具了，先把模具的主要零件的尺寸计算出来，通过算出来的尺寸选择标准件，为会么要选择标准件呢？置业因为标准件比较大众化，容易替换，容易购买。然后就可以完成整个模具的设计了，可以用在校学习的CAD来对整个模具完成设计。图纸和图框要采用合适的比例，然后依次对零件图和装配图进行标注和公差标注。
在做这次毕业设计课题时，需要搜集相关模具行业的最新资讯及材料，了解和掌握该行业国内外最新的发展技术和方向，增加对模具工厂模具设计的进一步认识，掌握一些中等复杂程度模具的设计方法，培养自己的独立精神和创新意识，为以后的工作做好一定的基础和底子。
完成这次毕业设计的同时，需要培养和锻炼自己对钣金件的三维造型设计能力和对成型工艺的最优化选择能力；还需要掌握一般钣金件的模具的设计能力；钣金冲压件的质量分析及工艺改进能力，冲压模具结构设计的能力；还需要熟悉一些模具设计的常用商业软件，使其与实际设计的相结合。
参考文献
[1] 《冲压手册》（第二版）.机械工业出版社，1995
[2] 魏春雷. 《冲压工艺与模具设计.》. 北京理工大学出版社. 2009，8.
[3] 传宝编．《冷冲压及塑料成型工艺与模具设计》．北京：机械工业出版社，1993．
[4] 何健编．《防空落料冲孔翻边成形复合模》．桂林：《模具工业》，1992．
[5] 《互换性与技术测量》 西安电子科技大学出版社，2006
[6] 张鼎承等编．《冲模设计手册》．机械工业出版社1988．
[7] Wilson，F.W.Die design handbook MaGraw Hill 1990.6
[8] 许发樾主编. 《实用模具设计与制造手册》. 北京：机械工业出版社，2001.2
[9] 姜奎华主编. 《冲压工艺与模具设计》. 北京：机械工业出版社，2003.6
[10] 谢建.杜东福.《冲压工艺及模具设计技术问答》.上海：上海科学技术出版社，2005.
[11] 付宏生.《冷冲压成形工艺与模具设计制造》.北京：化学工业出版社，2006
