悬挂式地黄收获机的设计
摘 要

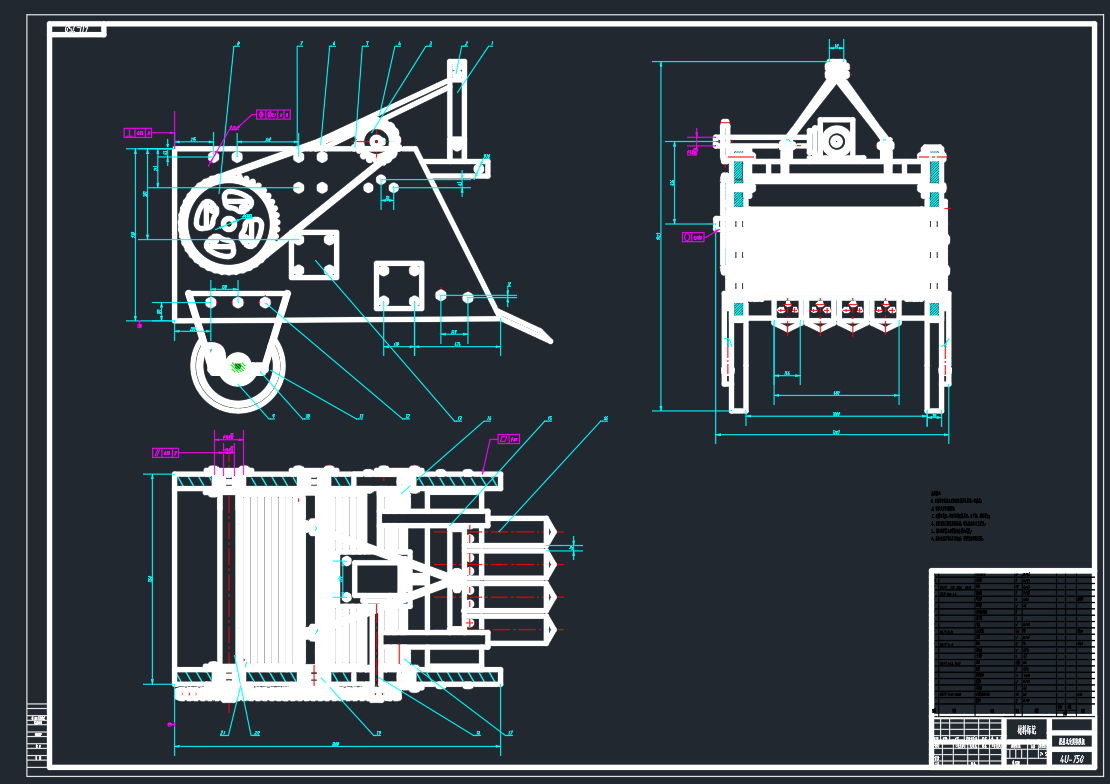

地黄是“四大怀药”之一，在河南省孟州市已有1000多年的历史记载。在东南亚各国，“四大怀药”被当作稀贵礼品相互赠送；日本、英国等国家把“四大怀药”称为“华药”。中国各地及国外均有栽培，主要分布于辽宁、河北、江苏等省区，生于海拔50-1100米的砂质壤土、荒山坡、山脚、墙边、路旁等处.地黄收获机的整机设计包括：地黄收获机挖掘部件、分离输送部件、传动机构的设计。挖掘部件直接或间接与机架形成刚性连接，本机通过对比采用组合式平面三角铲进行挖掘，对挖掘铲主要参数进行设计。分离部件配置在挖掘铲后面，通过对比采用杆条式升运链搭配抖动轮完成输送和分离，这部分对抖动轮进行理论设计，输送杆条通常选用直径10mm的细长圆杆。传动装置采用链轮传动，由拖拉机提供动力，减速器和链轮将动力传输到分离输送部件上，完成地黄的收获。通过对地黄收获机主要部件的设计以及对地形得分析，可以确定地黄收获机的尺寸，这时可以用AutoCAD完成装配图以及各个零件图的绘制。
关键词：地黄收获机；挖掘部件；分离部件；传动部件；机械设计
Abstract
Dihuang is one of the "Four Great Huaiyao" and has a history of over 1000 years in Mengzhou City, Henan Province. In Southeast Asian countries, the "Four Great Huai Medicines" are given as rare and precious gifts to each other; Japan, the United Kingdom, and other countries refer to the "Four Great Huai Medicines" as "Chinese Medicine". Cultivated in various parts of China and abroad, mainly distributed in provinces such as Liaoning, Hebei, and Jiangsu, it is found in sandy loam, barren mountain slopes, foot slopes, walls, roadsides, and other places at an altitude of 50-1100 meters. The overall design of the Dihuang harvester includes the excavation components, separation and transportation components, and transmission mechanism design. The excavation components directly or indirectly form a rigid connection with the frame. This machine uses a combination flat triangular shovel for excavation through comparison, and designs the main parameters of the excavation shovel. The separation component is configured behind the excavation shovel, and the conveying and separation are completed by comparing the use of a rod type lifting chain with a shaking wheel. This part theoretically designs the shaking wheel, and the conveying rod is usually a slender round rod with a diameter of 10mm. The transmission device adopts chain wheel transmission, which is powered by the tractor. The reducer and chain wheel transmit the power to the separated conveying components to complete the harvesting of the glutinous rice. By designing the main components of the rehmannia harvester and analyzing the terrain, the size of the rehmannia harvester can be determined. At this time, AutoCAD can be used to complete the assembly drawing and various component drawings.
Keywords: Rehmannia glutinosa harvester; Excavation components; Separate components; Transmission components; machine design
目录
1 绪论 1
1.1 研究的目的与意义 1
1.2国内外现状 1
1.2.1国外现状 1
1.2.2国内现状 3
1.3地黄收获机的研究内容 6
1.4创新之处 7
2 悬挂式地黄收获机设计方案 8
2.1地黄物理特性 8
2.2地黄种植模式分析 9
2.3地黄收获机的设计构思 9
2.3.1设计要求 9
2、配套动力要与农村现有的拖拉机相匹配 9
2.3.2机器参数的确定 9
2.3.3地黄收获机所需功率的确定 10
2.3.4工作原理 11
3 传动机构的设计 12
3.1确定传动机构 12
3.2功率的计算及传动比分配 12
3.3链传动设计 13
3.3.1链传动的优缺点 13
3.3.2传动链条的选择 13
3.3.3链传动的设计内容及步骤 13
3.3.3.2 链轮的设计 16
3.4轴的设计 21
3.5 键的校核 22
4 关键部件的设计 23
4.1挖掘铲的设计 23
4.1.1挖掘铲的选择 23
4.1.2挖掘铲的设计 24
4.2地黄分离输送装置的设计 27
4.2.1分离装置的选择 27
4.2.2输送装置设计 28
4.2.3抖动轮的设计 29
4.3机架的设计和选材 30
参 考 文 献 34
1 绪论
1.1 研究的目的与意义
地黄为玄参科多年生草本植物，主要为栽培，野生于海拔50-1100m的山坡及路旁荒地等处。因其地下块根为黄白色而得名地黄，其根部为传统中药之一，最早出典于《神农本草经》。依照炮制方法在药材上分为：鲜地黄、干地黄与熟地黄，同时其药性和功效也有较大的差异。[1]地黄味苦性寒，具有凉血止血、清热生津、滋养补血作用，也可以治疗肝肾阴虚、便秘、腰膝酸软、须发早白、消除水肿，还能防治多种老年疾病，例如冠心病、糖尿病以及动脉硬化等，效果都非常的好，所以是一种非常好的抗衰保健中药材，脾胃虚寒最好少吃。[2]
1.2国内外现状
1.2.1国外现状
中草药主要种植于中国，因此国外对于中药材种植收获机械的研究较少。国外虽然很早就开始对短根茎类农作物收获机械的研究，但主要针对马铃薯收获机械和花生收获机械。美国、德国、法国、日本和意大利等发达国家对短根茎类机械收获机进行了大量研究和推广，收获短根茎类马铃薯、萝卜、甜菜、大蒜、花生和洋葱的机械化收获技术先进。德国农机生产商格里梅公司生产的EVO 290型双行牵引料斗式马铃薯收获机，其料斗为9 t大容量实现无间断的收获，还装备三轮底盘系统、无级变速器、气动分离装置等高科技配置。意大利的F.LLI SPEDO JUNIOR牵引式马铃薯收获机非常适合丘陵地形的作业，且集成了作物挖掘、茎叶分离、筛选、装箱等功能，大大提高了收获效率。美国KMC公司设计生产的3384型花生联合收获机，采用小直径的弹齿滚筒，可以实现秧蔓的轻柔捡拾，从而大幅减少捡拾损失，先进的气力清选系统可以使清选工作更加高效[4]。美国的WSKang和MIDawelbeit除了对根茎类作物收获机的其他部件研究之外，还对主要工作部件进行过深层次地研究，其主要目标是在有条件的情况下，最大限度地减小阻力，对动力参数进行优化实验，得出犁铲电阻的影响因子是振动频率、振幅和机器的前进速度，通过其设计的实验可以减少20%～50%的牵引阻力。[5]这些农机具具有技术先进、效率高、可靠性高的特点，但其主要作业对象局限于短根茎类作物，对于根茎长度在30～40 cm的中药材仍不适用，且相应机型造价高、结构复杂、维修养护繁琐，并不适合我国国情。
