挖树机的设计（说明书+cad图纸全套）
摘 要： 现在移树都是人工，容易损坏树根，影响移植后的成功率，现在设计适合的挖树就，要求移植的树木直径小于200mm,根部带土直径800mm,高不超过5000mm，挖土深度不超过1000mm，该设备可安放于汽车上，液压传动，挖起树木后直接可将树木转动90度放于车厢中，到目的地后直接把树木直立安放于挖好的树坑中 。
结构设计主要有：机架、铲刀、导轨、液压缸、升降机构的设计。
1. 机架：包括一固定机架和两个活动机架，两活动机架分别通过两垂
直转轴从两侧与固定机架铰接，相邻固定机架和活动机架分别与开闭油缸的缸体和活塞轴连接。
2.铲刀：本设计为菱形铲，共有三个铲刀，分别用螺栓连接在固定导轨上；三个铲刀表面有一定光滑度，经过淬火处理，有一定的硬度和韧性。
3.导轨：本设计中的导轨为滚动轴承导轨，固定内圈，外圈可转动。4.液压缸：本设计总共设计了三组液压缸，包括开合液压缸，铲土液
压缸和升降液压缸，分别实现开合、下铲和升降的功能。
5.升降机构：本设计设计的升降机构通过一个导向导轨和两个平行放
置的液压缸实现主体结构提升和下降的功能。
本设计结构简单、操作简便、机动灵活、作业效率高。
关键词：树木挖树机 铲刀 三点悬挂机构 液压
1 引言
1.1 课题研究的意义
城市绿化是城市生态环境建设的核心内容。其生态效应是由绿量决定的，而绿量的大小则取决于组成城市绿化主导材料的各种类树木所表现的叶面大小和树冠覆盖面积，所以种植树木是短期内加快城市生态环境建设和提高城市生态环境质量的主要手段和途径。据测定，树木吸取C02、制造O2的功能是草坪的5倍．1hm2树木每年可吸收C0216t，释放0212t，吸收量是草坪的3倍，年可滞尘0.9t，可吸收S02300kg，畜水1500t，空气湿度可增加54％。可见，树木产生的生态效应是非常明显的。
在目前城市热岛效应日趋明昱和人们对城市居住环境品质要求不断提高的新形势下，在城市中推行种植有一定体量和相当数量的树木就显得尤为重要瓤迫切。在当前城市绿化建设过程中普遍进行较大规格树木移植时，因城市生境的特殊眭和差异性，其移植后的成活率及生长表现有时往往不容乐观。这不仅在—定程度上浪费了社会生态资源，而且影响了城市绿地的建植效果。
因此，进行树木挖树机的研究和设计，并成功投入使用，对城市绿化和环境美化有着重大的意义。
1.2 机械化移栽目前存在的主要问题
通过在树木移植过程中的长期实践，列树木的成活机里和移植技术要领等进行了研究与总结。
1.2.1 移栽前应考虑的因素
基本原理：①近似生境。实践证明，若移植后的生境近似于原生生境，则移植的成活率较高，移植在近似生境中的树木期生长情况往往能恢复到原生生境状态。树木的生长环境主要包括温度、光照、水分等小气候条件和土壤条件等，如果把处于不同生境中的树木进行移植，光度、温度、湿度、及土壤等任一条件发生变化，其树木的植株生长就会受到影响或发生差异，有的甚至枯萎死亡，所以定植地的土壤条件进行判定或测试，根据检测结果改善定植地的土壤生境条件，以提高树木移植的成活率。树木移植近似生境的原理一定程度上也是树木移植宜近不宜远、适地适树实践经验。②树势平衡。树木移植时，树木的地上部分和地下部分须保持平衡，树木移植如对根系造成伤害，就必须根据其根系分布情况，对地上部分进行修剪，使地上部分和地下部分的生长情况基本保持平衡。闪为供给根系发育的营养物质主要来副阻上部分，对枝叶修剪过多不但会影响树木的景观，也会影响根系的生长发育，所以在移植树木时必须慎重考虑枝叶和根系的去留权衡问题，尽量使地上部分和地下部分保持平衡。如地上部分所留比铡超过地下部允昕留比例，则须通过人工养护弥补这种不平衡。
基本条件：①季节适时。移植树木的成功率高低在很大程度上取决于移植树木季节的选择，而考虑适时选择主要是因为此时树木的生理代谢较易得到平衡。一般情况下，常绿树移植选择在春季，即3月下旬至5月上旬。这段时期气温回升，雨量充足，光照适中，常绿树在此期问枝叶、根系处于生理生长发育期，移植受损的伤口能及时产生愈合组织，即新芽新根能在短期内得到恢复或修复。落叶树—般则选择在秋冬季，即树木落叶后到发芽前。因此时树木处于休眠期，而落叶树大多数季相明显，移植时都以保持全冠为宜，所以相对春季选择秋冬季更为妥当，但具体时间的选择还需根据树木的习性和物候特点来确定。适时选择树木的移植时间是建立在树势平衡这个基本原理之上的。 ②断根缩坨。从树木薪防；代谢括动的生理危度来看，树木移植经过掘起、搬运、再种植，其根系大量受损，树木的水分和有机物质大量消耗，这就打破了地上部分和地下部分的平衡，因为维持树木地上部分枝叶平衡主要依靠地下部分的根系来供给养分，而根系则主要通过大量的毛根和须根来完成，所以毛须根的数量和生理质量起着至关重要的作用。锵决树木移植中确保毛须根完整的有效办法就是采用科学的传统技法—断根缩坨，也称同根法，盘根法，—般在树木移植前1—3年通过挖沟断根、对根径lcm以上的粗根进行环状剥皮、覆士等步骤来完成对树木的断根缩坨处理，断根是提高移植树木成活率的关键因素之一。
1.2.2 移栽过程中的注意事项
挖掘：在树木移植前，应根土壤的干湿情况进行浇水，以防挖掘后因土壤过于而使土球松散或树木脱水，以树干为中心，沿外缘挖掘土球，土球的大小应为移植树木胸径的7-8倍，土球的厚度不小于土球直径的2/3，特别有要求的树木，其土球规格可适当放大，挖掘时首先应铲除表层土，沿土球外沿开挖60-80cm宽的操作沟，遇到直径超过2cm的根系应剪断或锯断，但不可用铁锹斩断，以防震裂土球，挖到一定深度后，将士球四周的土进行修削，上大下心，肩部圆滑，形状规整，同时挖掘过程中应对树木进行适当疏枝与修剪。
土壤的选择和处理：要选择通气、透水性好，有保水保肥能力，土内水、肥、气、热状况协调的土壤。经多年实践，用泥沙拌黄土(3:1为佳)作为移栽后的定植用土比较好，它有三大好处，—是与树根有“亲和力”。在栽培大树时，根部与土往往有无法压实的空隙，经雨水的侵蚀，泥沙拌黄土易与树根贴实；二是通气性好。能增高地温，促进根系的萌芽，三是排水性能好。雨季能迅速排掉多余的积水。遭水沤，造成根部死亡，旱季浇水能迅速吸收、扩散。
目录
中文摘要 1
英文摘要 2
1 引言 3
1.1 课题研究的意义 3
1.2 机械化移栽目前存在的主要问题 3
1.2.1 移栽前应考虑的因素 3
1.2.2 移栽过程中的注意事项 4
1.2.3 移栽后的养护管理 5

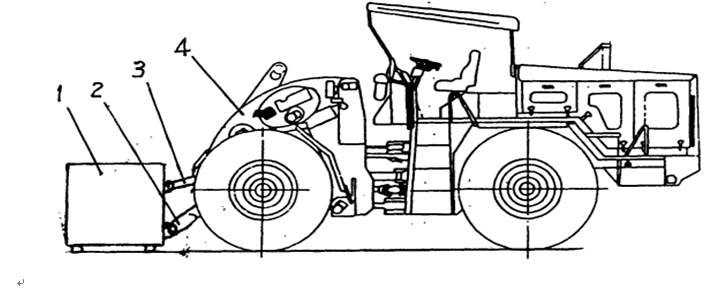

2 总体方案 7
2.1 设计要求 7
2.2 方案一 7
2.3 方案二 8
2.3 方案三 10
2.4 总体方案确定 12
3 树木挖树机总体设计 13
3.1 树木挖树机的构造 13
3.2 工作过程 16
3.3 挖树机构设计 17
3.3.1 工作铲 17
3.3.1 锹铲的设计 18
3.4 锹铲式挖树机构的导轨和导轨支架 24
3.5 液压系统的设计 26
3.6 液压悬挂装置 31
技术经济性分析 34
结论 35
谢辞 36
参考文献 37
参考文献
【1】 成大先主编，《机械设计手册 单行本 机械传动》，化学工业出版社，2004年1月
【2】 西北工业大学机械原理及机械零件教研室编，《机械设计》，第八版，高等教育出版社，2006年5月
【3】 朱家诚主编，《机械设计课程设计》，合肥工业大学出版社，2005年8月
【4】 甘永立主编，《几何量公差与检测》，上海科学科技出版社，2008年1月
【5】 曾亿山主编，《液压与气压传动》，合肥工业大学出版社，2008年12月
【6】 周恩涛主编，《液压系统设计元器件选型手册》，北京，机械工业出版社，2007年9月
【7】 潘陆桃主编，《机械制图》，中国科学技术大学出版社，2006年9月
【8】 陶治主编，《材料成型技术基础》，机械工业出版社，2008年6月
